Yeni PICMG® spesifikasyonuna uygun ept konektörler
ept Zero8 konektörü, yeni PICMG® spesifikasyonuna seçildi
Pazar analizlerinin de doğruladığı üzere, modüler endüstriyel bilgisayarlara olan talep oldukça yüksek ve bu talep giderek artmaya devam edecek. Bu nedenle, PICMG® bünyesindeki ModBlox7 adlı bir çalışma grubu, çoğunlukla otobüs ve demiryolu teknolojisinde kullanılan modülleri birbirine bağlamak amacıyla, üreticiler arası yeni bir standart üzerinde anlaşmaya vardı.
ModBlox7'nin hedefleri
ModBlox7, CPU, güç kaynağı ve G/Ç gibi çeşitli işlevsel modüllerden oluşan modüler bir kutu bilgisayarın temel özelliklerini tanımlar. Bu yeni, üretici bağımsız standart, birbiriyle uyumlu işlevsel birimler sayesinde kullanıcıların modüler tasarımda çok çeşitli cihaz kombinasyonlarını hayata geçirmelerine olanak tanır. PICMG®’nin bu konudaki amacı, maliyetleri düşürmek ve sürdürülebilirliği teşvik etmekti.
Yeni spesifikasyonun kapsamı

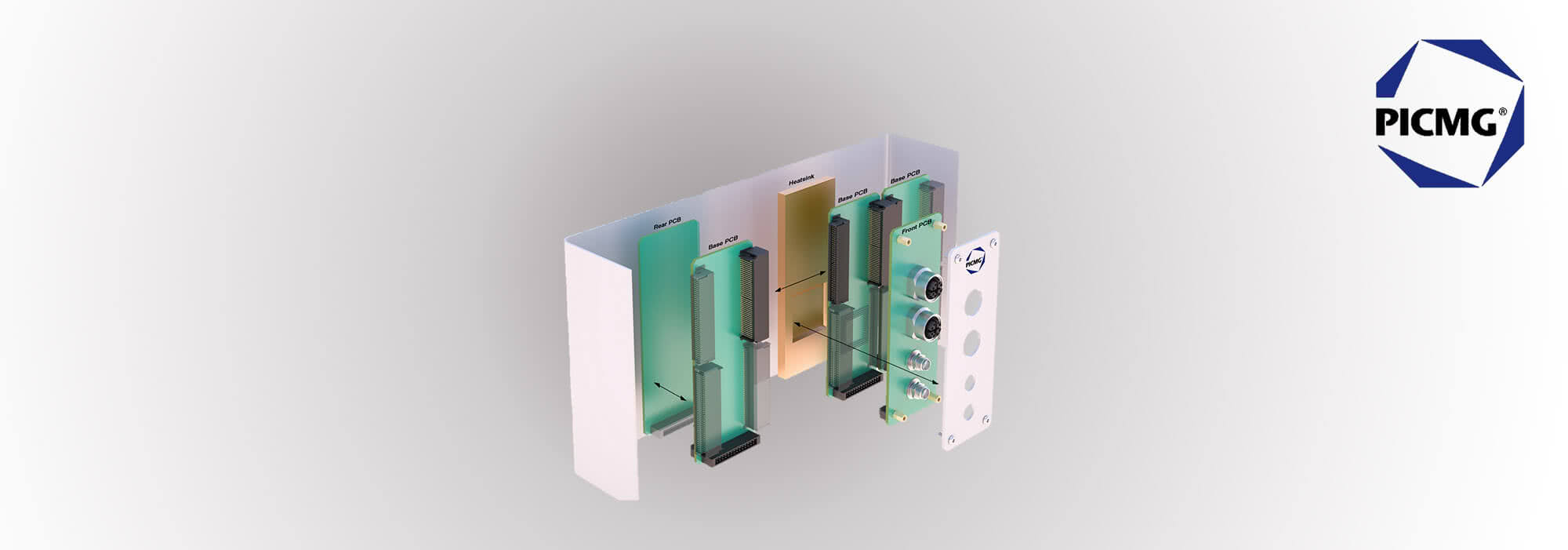

PICMG®'nin yeni spesifikasyonu, mekanik yapıları, modüler işlev birimlerini ve önceden tanımlanmış pin dizilimindeki konektörler aracılığıyla yapılan elektriksel bağlantıları kapsamaktadır. Buna göre bir Box PC, bir kasadan, bir veya iki güç kaynağı ünitesinden ve her biri en fazla dört PCI Express ve sekiz USB tabanlı I/O'ya sahip bir veya iki CPU'dan oluşur. Her modül, ünitenin karmaşıklığına bağlı olarak en fazla üç adet üst üste yerleştirilmiş devre kartını içerebilir. Box PC'nin boyutları, yükseklik ve derinlik açısından önceden belirlenmiştir. Ön genişlik ise ünite sayısına bağlı olarak değişir. Bunlar da bir veya daha fazla adet 1,4 inçlik yuvadan oluşabilir. On iki yuva, maksimum 16,8 inç genişliğe kadar yan yana dizilebilir.
Konektörün özellikleri
Modüler cihaz konfigürasyonuna yönelik bir standartta, elbette tek tek modüllerin konektörler aracılığıyla elektriksel ve mekanik olarak birbirine bağlanmasına özel önem verilir. Box PC'lerin kullanım koşullarına uygun olarak, bu bağlantı, kurulum sırasında son derece sağlam olmasının yanı sıra, çalışma sırasında yüksek toleranslara sahip olması ve zorlu çevre koşullarına karşı olağanüstü direnç göstermesi ile öne çıkan, SMT tipi bir yüksek hızlı konektör olmalıdır. Bazı uygulamalarda, yedeklilik yoluyla arıza güvenliği sağlamak için ek bir konektör kullanılması gerektiğinden, bir devre kartında birden fazla konektörün aynı anda kullanılabilmesi de mümkün olmalıdır. Bu, takma sırasında yüksek bir ofset telafisi ve çalışma sırasında tolerans gerektirir.
Zero8, tercih edilen konektör
ModBlox7 komitesi, konektör üreticisi ept’in Zero8 modelinde, çok çeşitli gereksinimlere uygun bir konektör buldu. 0,8 mm aralıklı SMT konektör, çeşitli tasarımlar, yükseklikler ve pin sayıları ile isteğe bağlı EMC ekranlamasına sahip geniş bir ürün ailesinden gelmektedir. ModBlox7 spesifikasyonu için, bu konektör açılı, 80 pimli versiyonunda kullanılır ve böylece bitişik birimlerin yatay olarak devre kartı üzerinden bağlanmasını sağlar. Arıza güvenliği için yedeklilik sağlamak amacıyla, spesifikasyona uygun olarak iki Zero8 konektörünün eşzamanlı kullanımı da izin verilmektedir. Bu, kurulum sırasında 0,7 mm’lik bir kayma telafisi ve çalışma sırasında 0,4 mm’lik toleranslar sayesinde mümkün olmaktadır. Aksi takdirde, modüller bağlantı sırasında hasar görebilir.
Zero8’in bir diğer avantajı, yüksek akımların ve yüksek hızlı sinyallerin aynı anda iletilebilmesidir. İlk bakışta birbiriyle bağdaşmaz gibi görünen bu özellik, konektör tasarımı ile uygun pin düzeninin birleşimi sayesinde tamamen gerçekleştirilebilir hale gelir ve böylece yerden ve maliyetten tasarruf sağlar.

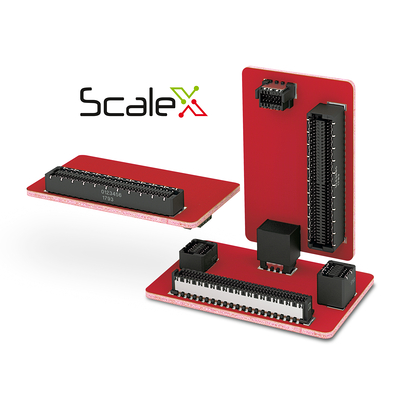

İç içe geçmiş bıçak ve yaylı sıralara sahip cinsiyet ayrımı gözetmeyen ScaleX bağlantı teknolojisi sayesinde Zero8, muazzam bir temas güvenliği sunar ve böylece titreşim ve darbe durumunda bile güvenilir sinyal iletimini garanti eder. Ürünle ilgili
daha fazla bilgiyi burada bulabilirsiniz:
Zero8 »
Zero8’in bir diğer avantajı, yüksek akımların ve yüksek hızlı sinyallerin aynı anda iletilebilmesidir. İlk bakışta birbiriyle bağdaşmaz gibi görünen bu özellik, konektör tasarımı ile uygun pin düzeninin birleşimi sayesinde tamamen gerçekleştirilebilir hale gelir ve böylece yerden ve maliyetten tasarruf sağlar.
İç içe geçmiş bıçak ve yaylı sıralara sahip cinsiyet ayrımı gözetmeyen ScaleX bağlantı teknolojisi sayesinde Zero8, muazzam bir temas güvenliği sunar ve böylece titreşim ve darbe durumunda bile güvenilir sinyal iletimini garanti eder. Ürünle ilgili
daha fazla bilgiyi burada bulabilirsiniz:
Zero8 »
Zero8, tek tek üniteler içindeki PCB bağlantıları için de kullanılabilir
Zero8 ürün yelpazesi, bir CPU’daki en fazla üç adet devre kartı arasındaki ara bağlantı için de aynı kurulum koşullarına uygun, tam uyumlu bir çözüm sunar. Ölçeklenebilir bir ürün ailesinden birden fazla konektörün kullanılması, bu konuda önemli bir avantaj daha sağlar: Böylece konektörlerin her seferinde yeniden tasarlanması ve onaylanması gerekmez; kullanıcı da bununla ilgili maliyetlerden tasarruf edebilir. Maliyet azaltımı ve
sürdürülebilirlikle birlikte birlikte çalışabilirlik. Yeni spesifikasyon, Box PC'ler için büyük ilerlemeler vaat ediyor. Zero8 ile tek tek modüllerin güvenli bir şekilde bağlanması sağlanıyor. Spesifikasyonun ilk çeyrekte kesin olarak onaylanması bekleniyor.
