Sert metrik konektörler IEC 61076-4-101, 2 mm aralık
Yüksek kontak yoğunluğu: hm2.0 serisi sert metrik konektörler, IEC 61076-4-101 uluslararası standardına uygun olarak geliştirilmiştir. 2,0 mm aralıklı ekranlı konektör, yüksek kontak yoğunluğu ve güvenilirlik gerektiren uygulamalar için uygundur. Bu nedenle, konektör sistemi arka panel alanında büyük popülerlik kazanmıştır. Standartlaştırma, farklı üreticilerin konektörleri arasında uyumluluğu garanti eder.
Özellikler
- Geniş ürün yelpazesi 2
- mm aralıklı modüler
- konektörler 5 veya 8 sinyal sırası
- 12 farklı pim uzunluğu
- Kişiye özel konfigürasyon seçeneği
- Ekranlı veya ekransız seçenekler 3,125 Gbit/s'ye kadar
- veri aktarım hızları
- Dayanıklı tasarım Koruyucu kapaklar
- ve kodlama gibi aksesuarlar
Uygulamalar
- Telekomünikasyon
- Ağ Sistemleri
- CompactPCI
- Tıp Teknolojisi
- Endüstriyel Bilgisayarlar (IPC)

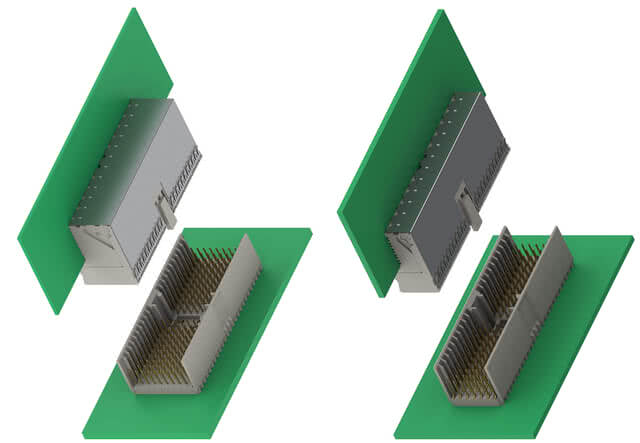

hm2.0: Genel Bakış
Filtreler
Yaylı şilteler

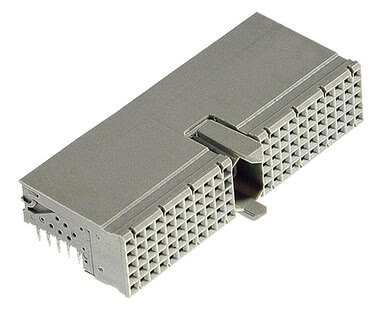

hm2.0 Konektör, A tipi Ürün no. 244-11000-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, A tipi Ürün no. 244-11300-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, A tipi Ürün no. 244-11305-15
Toplam sayı 90, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, A tipi Ürün no. 244-11306-15
Toplam sayı 90, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, AB25 tipi Ürün no. 244-61000-15
Toplam sayı 125, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, AB25 tipi Ürün no. 244-61300-15
Toplam sayı 125, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

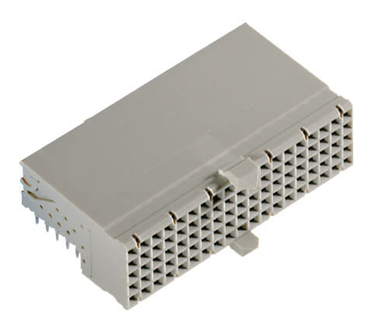

hm2.0 Konektör, AB19 tipi Ürün no. 244-63000-15
Toplam sayı 95, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, AB19 tipi Ürün no. 244-63300-15
Toplam sayı 95, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

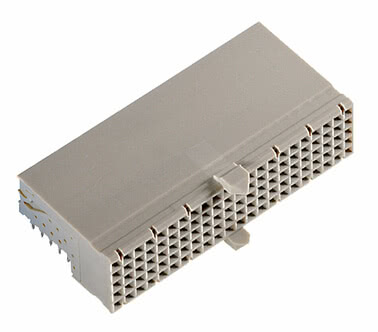

hm2.0 Konektör, AB22 tipi Ürün no. 244-62000-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, AB22 tipi Ürün no. 244-62300-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

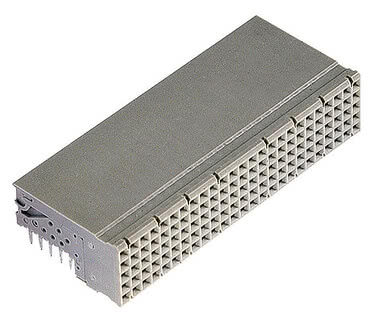

hm2.0 Konektör, B25 tipi Ürün no. 244-21000-15
Toplam sayı 125, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, B25 tipi Ürün no. 244-21300-15
Toplam sayı 125, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

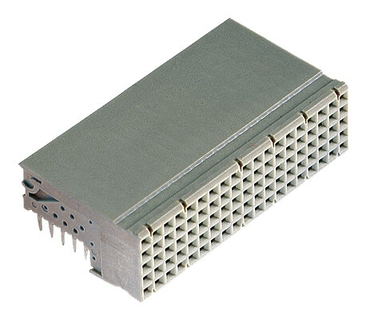

hm2.0 Konektör, B19 tipi Ürün no. 244-23000-15
Toplam sayı 95, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, B19 tipi Ürün no. 244-23300-15
Toplam sayı 95, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

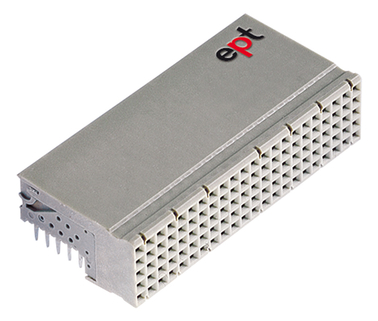

hm2.0 Konektör, B22 tipi Ürün no. 244-22000-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Konektör, B22 tipi Ürün no. 244-22300-15
Polis numarası 110, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

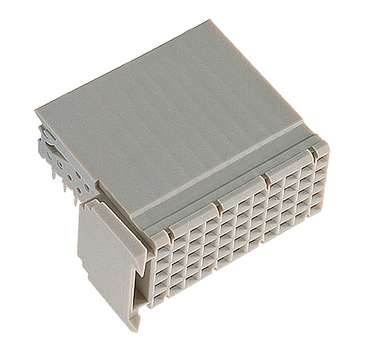

hm2.0 C tipi konektör Ürün no. 244-31000-15
Sayı 55, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 C tipi konektör Ürün no. 244-31300-15
Sayı 55, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

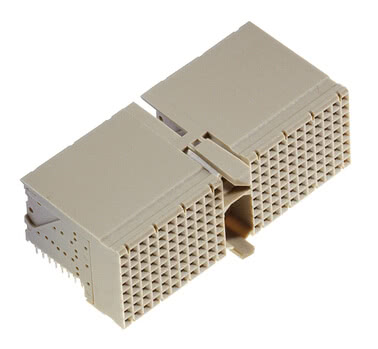

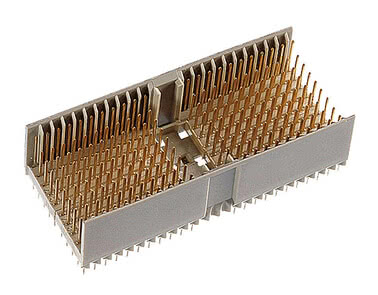

hm2.0 D tipi konektör Ürün no. 246-11000-15
Sayısı 176, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 D tipi konektör Ürün no. 246-11300-15
Sayısı 176, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

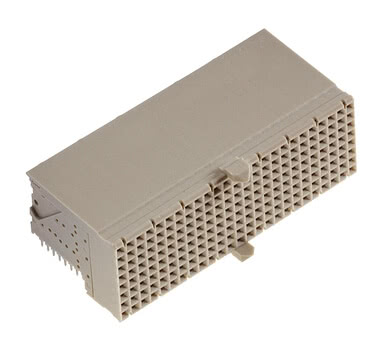

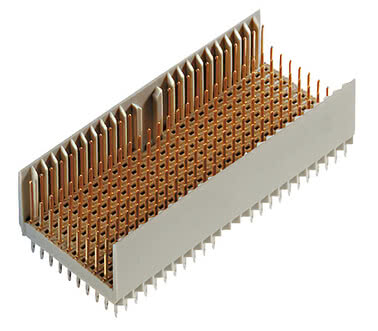

hm2.0 DE tipi konektör Ürün no. 246-61000-15
Toplam sayı 200, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 DE tipi konektör Ürün no. 246-61300-15
Toplam sayı 200, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

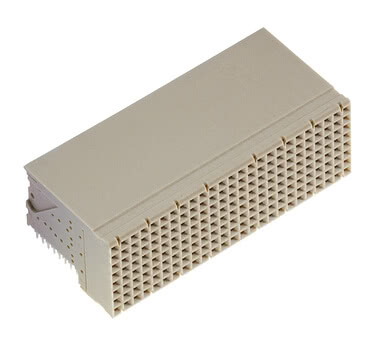

hm2.0 E tipi konektör Ürün no. 246-21000-15
Toplam sayı 200, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 E tipi konektör Ürün no. 246-21300-15
Toplam sayı 200, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

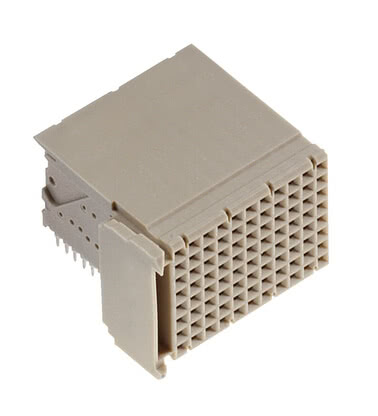

hm2.0 F tipi konektör Ürün no. 246-31000-15
Sayı 88, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 F tipi konektör Ürün no. 246-31300-15
Sayı 88, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlı ve ekransız olarak mevcuttur, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

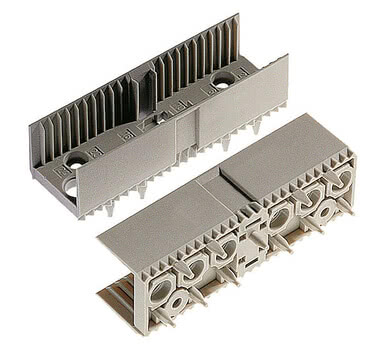

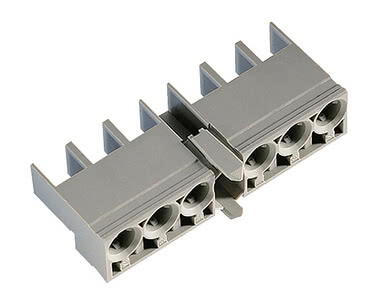

hm2.0 Konektör, L tipi Ürün no. 244-51000
en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç

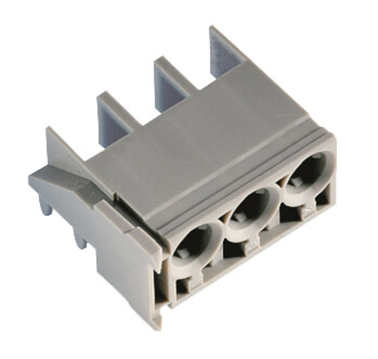

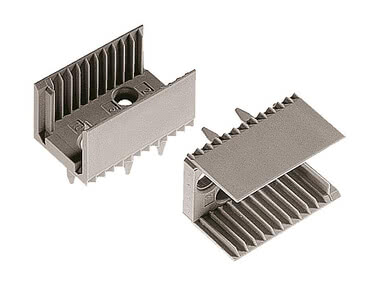

hm2.0 N tipi konektör Ürün no. 244-52000
en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç
hm2.0 Konektör, A15 tipi Ürün no. 244-13000-15
Toplam sayı 60, Bağlantı uzunluğu 2,9 mm, en az 1,44 mm kalınlığındaki devre kartları için, ekranlama olmadan, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Bıçaklı çıtalar

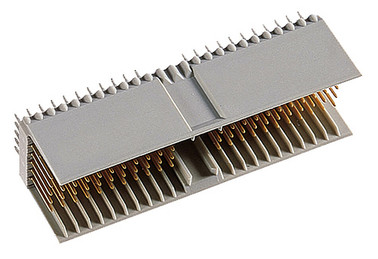

hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11010-15
Polis numarası 110, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11310-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11322-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11323-15
Toplam sayı 100, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11360-15F
Sayısı 154, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11709-15F
Toplam sayı 100, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11710-15F
Sayısı 154, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11715-15F
Sayısı 154, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11734-15F
Sayısı 154, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

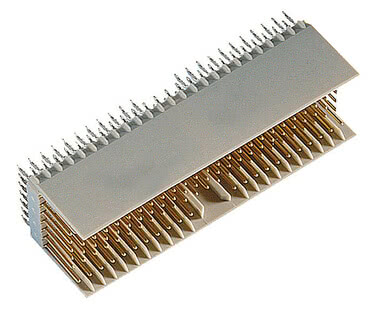

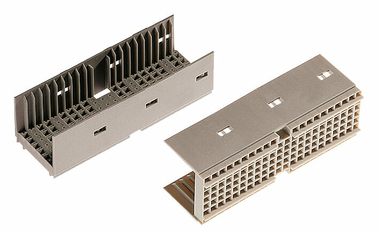

hm2.0 Kesici çubuk, AB25 tipi Ürün no. 243-61010-15
Toplam sayı 125, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB25 tipi Ürün no. 243-61310-15
Sayı 169, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB25 tipi Ürün no. 243-61320-15
Sayı 169, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB25 tipi Ürün no. 243-61360-15F
Sayı 169, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

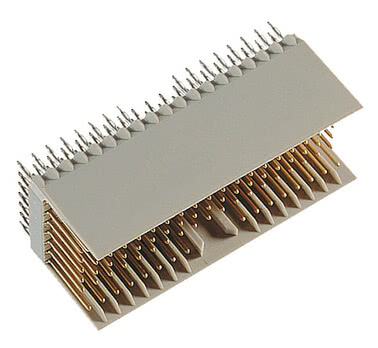

hm2.0 Kesici çubuk, AB19 tipi Ürün no. 243-63010-15
Toplam sayı 95, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB19 tipi Ürün no. 243-63310-15
Sayı 127, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB19 tipi Ürün no. 243-63320-15
Sayı 127, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB19 tipi Ürün no. 243-63360-15F
Sayı 127, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

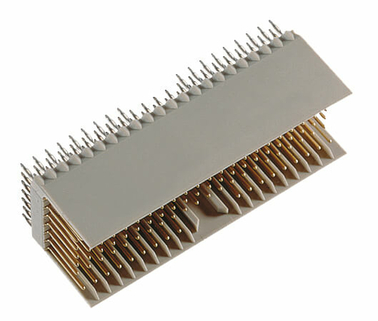

hm2.0 Kesici çubuk, AB22 tipi Ürün no. 243-62010-15
Polis numarası 110, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB22 tipi Ürün no. 243-62310-15
Sayısı 146, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB22 tipi Ürün no. 243-62320-15
Sayısı 146, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, AB22 tipi Ürün no. 243-62360-15F
Sayısı 146, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

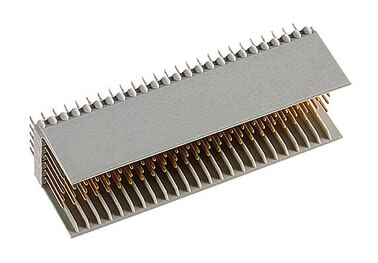

hm2.0 B25 tipi bıçaklı çubuk Ürün no. 243-21010-15
Toplam sayı 125, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B25 tipi bıçaklı çubuk Ürün no. 243-21020-15
Toplam sayı 125, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B25 tipi bıçaklı çubuk Ürün no. 243-21310-15
Toplam sayı 175, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B25 tipi bıçaklı çubuk Ürün no. 243-21320-15
Toplam sayı 175, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

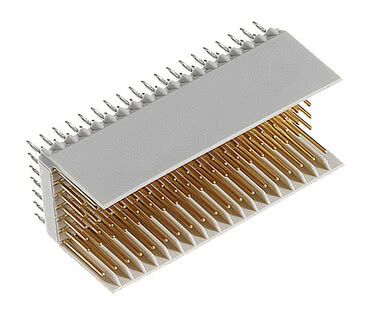

hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23310-15
Toplam sayı 95, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23320-15
Sayısı 133, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23360-15F
Sayısı 133, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23361-15F
Sayısı 133, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23371-15F
Sayısı 133, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23700-15F
Sayısı 133, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B19 tipi bıçaklı şerit Ürün no. 243-23716-15F
Sayısı 133, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22310-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22311-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22312-15
Sayısı 132, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22320-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22351-15F
Sayısı 132, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22360-15F
Sayısı 154, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22361-15F
Sayısı 154, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22371-15F
Sayısı 154, Bağlantı uzunluğu 16 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 B22 tipi bıçaklı şerit Ürün no. 243-22734-15F
Sayısı 154, Bağlantı uzunluğu 14,5 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

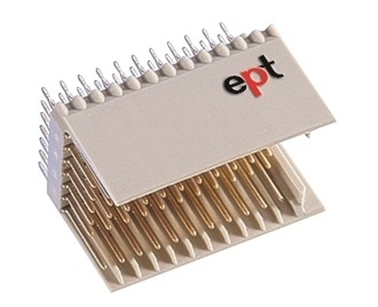

hm2.0 Ölçüm çubuğu, C tipi Ürün no. 243-31010-15
Sayı 55, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, C tipi Ürün no. 243-31020-15
Sayı 55, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, C tipi Ürün no. 243-31310-15
Sayı 77, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, C tipi Ürün no. 243-31320-15
Sayı 77, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Bıçaklı çubuk, D tipi Ürün no. 245-11010-15
Sayısı 176, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Bıçaklı çubuk, D tipi Ürün no. 245-11310-15
Sayısı 220, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, DE tipi Ürün no. 245-61010-15
Toplam sayı 200, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Kesici çubuk, DE tipi Ürün no. 245-61310-15
Sayısı 244, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 E tipi bıçaklı şerit Ürün no. 245-21010-15
Toplam sayı 200, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 E tipi bıçaklı şerit Ürün no. 245-21310-15
Toplam sayı 250, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi

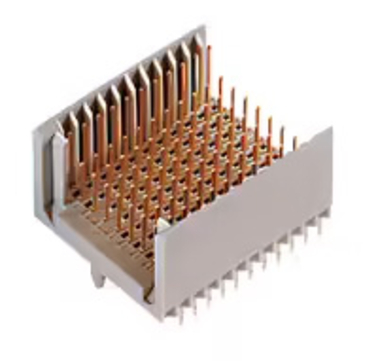

hm2.0 F tipi bıçaklı şerit Ürün no. 245-31010-15
Sayı 88, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 F tipi bıçaklı şerit Ürün no. 245-31310-15
Polis numarası 110, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 L tipi bıçaklı şerit Ürün no. 243-51000
en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç

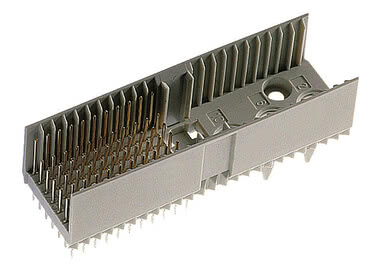

hm2.0 Ölçüm çubuğu, M tipi Ürün no. 243-41010-15
Sayı 55, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç
hm2.0 Ölçüm çubuğu, M tipi Ürün no. 243-41310-15
Sayı 77, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç
hm2.0 N tipi bıçaklı şerit Ürün no. 243-52000
en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Güç
hm2.0 Ölçüm çubuğu, A15 tipi Ürün no. 243-13010-15
Toplam sayı 60, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A15 tipi Ürün no. 243-13020-15
Toplam sayı 60, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A15 tipi Ürün no. 243-13310-15
Sayısı 84, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Ölçüm çubuğu, A tipi Ürün no. 243-11321-15
Sayısı 154, Bağlantı uzunluğu 3,7 mm, 2,2 mm'den kalın devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
Aksesuarlar
hm2.0 Kodlama yuvası konektör Ürün no. 244-8011
hm yaylı çıtalar için, Fındık kahvesi RAL 8011
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8012
hm yaylı çıtalar için, Çilek kırmızısı RAL 3018, Telefon Spesifikasyonu
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8013
hm yaylı çıtalar için, Mavi-mor RAL 4005
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8014
hm yaylı çıtalar için, Parlak mavi RAL 5007, 5,0 V cPCI
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8021
hm yaylı çıtalar için, Reseda yeşili RAL 6011
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8031
hm yaylı çıtalar için, Kadmiyum sarısı RAL 1021, 3,3 V cPCI
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8032
hm yaylı çıtalar için, Arduvaz grisi RAL 7015
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8033
hm yaylı çıtalar için, Çelik mavisi RAL 5011
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8034
hm yaylı çıtalar için, Pastel turuncu RAL 2003
Dik açılı
hm2.0 Kodlama yuvası konektör Ürün no. 244-8041
hm yaylı çıtalar için, Koyu sarı RAL 1024
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8011
hm ölçüm çubukları için, Fındık kahvesi RAL 8011
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8012
hm ölçüm çubukları için, Çilek kırmızısı RAL 3018, Telefon Spesifikasyonu
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8013
hm ölçüm çubukları için, Mavi-mor RAL 4005
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8014
hm ölçüm çubukları için, Parlak mavi RAL 5007, 5,0 V cPCI
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8021
hm ölçüm çubukları için, Reseda yeşili RAL 6011
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8031
hm ölçüm çubukları için, Kadmiyum sarısı RAL 1021, 3,3 V cPCI
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8032
hm ölçüm çubukları için, Arduvaz grisi RAL 7015
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8033
hm ölçüm çubukları için, Çelik mavisi RAL 5011
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8034
hm ölçüm çubukları için, Pastel turuncu RAL 2003
Dik açılı
hm2.0 Kodlama modülü bıçak sırası Ürün no. 243-8041
hm ölçüm çubukları için, Koyu sarı RAL 1024
Dik açılı
hm2.0 alt koruyucu sac, A tipi Ürün no. 244-11600-1
22 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, B25 tipi Ürün no. 244-21600-1
25 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, B19 tipi Ürün no. 244-23600-1
19 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, B22 tipi Ürün no. 244-22600-1
22 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, C tipi Ürün no. 244-31600-1
11 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, D tipi Ürün no. 246-11600-1
22 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, E tipi Ürün no. 246-21600-1
25 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 alt koruyucu sac, F tipi Ürün no. 246-31600-1
11 kişi, Bağlantı uzunluğu 3,4 mm, en az 1,44 mm kalınlığındaki devre kartları için, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Pres-fit teknolojisi
hm2.0 Shroud A Ürün no. 243-5525-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud A Ürün no. 243-5525-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud A Ürün no. 243-5525-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud A Ürün no. 243-5525-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud A Ürün no. 243-5525-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB19 Ürün no. 243-5719-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB19 Ürün no. 243-5719-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB19 Ürün no. 243-5719-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB19 Ürün no. 243-5719-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB19 Ürün no. 243-5719-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB22 Ürün no. 243-5722-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB22 Ürün no. 243-5722-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB22 Ürün no. 243-5722-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB22 Ürün no. 243-5722-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB22 Ürün no. 243-5722-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB25 Ürün no. 243-5725-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB25 Ürün no. 243-5725-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB25 Ürün no. 243-5725-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB25 Ürün no. 243-5725-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud AB25 Ürün no. 243-5725-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B25 Ürün no. 243-5625-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B25 Ürün no. 243-5625-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B25 Ürün no. 243-5625-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B25 Ürün no. 243-5625-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B25 Ürün no. 243-5625-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B19 Ürün no. 243-5619-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B19 Ürün no. 243-5619-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B19 Ürün no. 243-5619-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B19 Ürün no. 243-5619-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B19 Ürün no. 243-5619-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B22 Ürün no. 243-5622-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B22 Ürün no. 243-5622-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B22 Ürün no. 243-5622-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B22 Ürün no. 243-5622-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud B22 Ürün no. 243-5622-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud C Ürün no. 243-5511-1/1
3,2 - 4,0 mm kalınlığındaki devre kartları için, x = 4,5 mm, y = 14,95 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud C Ürün no. 243-5511-2/1
4,0 - 4,8 mm kalınlığındaki baskılı devre kartları için, x = 3,7 mm, y = 14,15 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud C Ürün no. 243-5511-3/1
4,8 mm'den kalın devre kartları için, x = 2,9 mm, y = 13,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud C Ürün no. 243-5511-4/1
2,4 - 3,2 mm kalınlığındaki devre kartları için, x = 4,9 mm, y = 15,35 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
hm2.0 Shroud C Ürün no. 243-5511-5/1
2,4 mm'den ince devre kartları için, x = 6,3 mm, y = 16,75 mm, IEC 61076-4-101 standardına göre test edilmiştir
Dik açılı
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
Özellikler
hm2.0 konektörleri, CompactPCI gibi uygulamalarda kullanılır. Bu, pasif arka panel içeren 19 inçlik sistemler için PICMG tarafından belirlenen bir standarttır. Sağlam tasarımları ve 3,125 Gbit/s'ye varan veri aktarım hızları sayesinde, performans, sağlamlık ve arıza güvenliği konusunda yüksek gereksinimlere uygundur. hm2.0 konektör, sağlam bir bağlantı sistemine ve 2 mm'lik bir aralıkla yüksek bir kontak yoğunluğuna sahip olması nedeniyle endüstriyel uygulamalarda da giderek daha fazla kullanılmaktadır. Konektör, 5 veya 8 sinyal sırası ve 12 farklı pim uzunluğu ile mevcuttur.
Özet bilgi
Özet bilgi
Uygulamanıza özel, tam uyumlu konektörlerinizi üretiyoruz.
Şimdi özel konektör talebinde bulunun
- diğer kutup sayıları
- diğer yığın yükseklikleri
- alternatif kontak kaplamaları
Şimdi özel konektör talebinde bulunun
IEC 61076-4-101 standardı
ept hm2.0 sert metrik konektör serisi, uluslararası IEC 61076-4-101 standardına uygun olarak geliştirilmiş ve üretilmiştir. Bu sayede kullanıcılara, çok kutuplu konektörler aracılığıyla devre kartlarının bağlanması için dünya çapında bir standart sunulmaktadır. Devre kartları, sistemler arasında sorunsuz bir şekilde değiştirilebilir. Sabitleme, ekranlama ve kodlama gibi önemli parametreler, uygulama ötesinde de uyumlu kalır.
ept hm2.0 konektörler, 2 mm'lik metrik aralıkta tasarlanmıştır. Bu konektörler, arayüzlerdeki 2 mm'lik aralığı kesintiye uğratmadan sorunsuz bir şekilde birbirine sıralanabilir. Bu aralık düzeni, özellikle devre kartının tasarımında avantajlar sunar, çünkü tek tek konektör modülleri içinde yer kaybı yaşanmaz. A, D, L ve
M modülleri, çok işlevli bir blok ile donatılmıştır. Bu blok, standarda göre öngörülen kodlama eklerini barındırır. Enjeksiyonla kalıplanmış kılavuzlar, kontak kurulmadan önce bıçak ve yaylı şeritlerin birbirine doğru hizalanmasını ve dönme korumasını garanti eder. Kodlama ekleri, basit bir takma ve çıkarma aleti ile yerine oturtulur veya tekrar çıkarılır.
ept, hm2.0 bıçak şeritleri için bağlantı tarafında dört farklı uzunluk ve takma tarafında üç uzunluk sunar. Farklı bağlantı uzunlukları, modülleri takarken veya çıkarırken belirli sinyal veya toprak hatlarının ilk olarak kurulmasını veya kesilmesini sağlamak için gereklidir. 11,25 mm'lik uzun bağlantılar, ağırlıklı olarak z ve f ekran sıraları için gereklidir.
Daha iyi sıralama ve konektörlerin dönmesini önlemek için, yalıtım gövdelerinin uçlarına pahlar eklenmiştir. Bu pahlar, devre kartı üzerinde hassas konumlandırmayı garanti eder ve modüllere birbirleri arasında gerekli tutuşu sağlar. Devre kartlarının
karıştırılmasını önlemek için, modern bir BUS sisteminde konektörlerin kodlanması zorunludur. Kodlama imkanı, IEC 61076-4-101 standardında zaten belirlenmiştir. Söz konusu kodlama ekleri, A, D, L ve M tipi konektörlerin çok fonksiyonlu bloğuna elle takılabilir. Farklı ekler renklerle işaretlenmiştir ve bu sayede görsel olarak hızlı bir şekilde tanınabilir.
ept hm2.0 konektörler, 2 mm'lik metrik aralıkta tasarlanmıştır. Bu konektörler, arayüzlerdeki 2 mm'lik aralığı kesintiye uğratmadan sorunsuz bir şekilde birbirine sıralanabilir. Bu aralık düzeni, özellikle devre kartının tasarımında avantajlar sunar, çünkü tek tek konektör modülleri içinde yer kaybı yaşanmaz. A, D, L ve
M modülleri, çok işlevli bir blok ile donatılmıştır. Bu blok, standarda göre öngörülen kodlama eklerini barındırır. Enjeksiyonla kalıplanmış kılavuzlar, kontak kurulmadan önce bıçak ve yaylı şeritlerin birbirine doğru hizalanmasını ve dönme korumasını garanti eder. Kodlama ekleri, basit bir takma ve çıkarma aleti ile yerine oturtulur veya tekrar çıkarılır.
ept, hm2.0 bıçak şeritleri için bağlantı tarafında dört farklı uzunluk ve takma tarafında üç uzunluk sunar. Farklı bağlantı uzunlukları, modülleri takarken veya çıkarırken belirli sinyal veya toprak hatlarının ilk olarak kurulmasını veya kesilmesini sağlamak için gereklidir. 11,25 mm'lik uzun bağlantılar, ağırlıklı olarak z ve f ekran sıraları için gereklidir.
Daha iyi sıralama ve konektörlerin dönmesini önlemek için, yalıtım gövdelerinin uçlarına pahlar eklenmiştir. Bu pahlar, devre kartı üzerinde hassas konumlandırmayı garanti eder ve modüllere birbirleri arasında gerekli tutuşu sağlar. Devre kartlarının
karıştırılmasını önlemek için, modern bir BUS sisteminde konektörlerin kodlanması zorunludur. Kodlama imkanı, IEC 61076-4-101 standardında zaten belirlenmiştir. Söz konusu kodlama ekleri, A, D, L ve M tipi konektörlerin çok fonksiyonlu bloğuna elle takılabilir. Farklı ekler renklerle işaretlenmiştir ve bu sayede görsel olarak hızlı bir şekilde tanınabilir.
hm2.0 Sistem Modülerliği
ept hm2.0 modülleri, yüksek kontak yoğunluklarını optimize etmek için çeşitli olanaklar sunar. Özellikle koaksiyel veya fiber optik bağlantılarla birlikte kullanıldığında. Tip A modülü kullanılarak, 50 mm
uzunluğundaki konektörler 25 mm'lik artışlarla istenen herhangi bir toplam uzunluğa kadar üretilebilir.
Çok fonksiyonlu bloğa sahip konektörler (A, M, L tipleri) tercihen bir konektör dizisinin başına yerleştirilir. Buna karşılık, B tipi modül sadece diğer modüllerin arasına yerleştirilir. C ve N tipi 25
mm'lik modüller, ters polarite koruması nedeniyle bir konektör dizisinin sonuna yerleştirilir. Modüllerin doğru şekilde takılması, çok fonksiyonlu bloktaki kodlama ekleri ve C ve N tipi modüller sayesinde sağlanır.
uzunluğundaki konektörler 25 mm'lik artışlarla istenen herhangi bir toplam uzunluğa kadar üretilebilir.
Çok fonksiyonlu bloğa sahip konektörler (A, M, L tipleri) tercihen bir konektör dizisinin başına yerleştirilir. Buna karşılık, B tipi modül sadece diğer modüllerin arasına yerleştirilir. C ve N tipi 25
mm'lik modüller, ters polarite koruması nedeniyle bir konektör dizisinin sonuna yerleştirilir. Modüllerin doğru şekilde takılması, çok fonksiyonlu bloktaki kodlama ekleri ve C ve N tipi modüller sayesinde sağlanır.
Yüksek Hızlı Uygulamalar için hm2.0
ept'nin hm2.0 konektörleri ile yüksek hızlı uygulamalar gerçekleştirilebilir. Aşağıdaki koşullar altında, 3.125 Gbit/s'ye varan veri aktarım hızlarına ulaşıldığı kanıtlanmıştır.
- İki adet ept hm2.0 konektör
- çifti, iki adet 1,6 mm
- kalınlığında ve 115 mm yol uzunluğuna sahip standart FR4 kart, bir adet 4,4 mm kalınlığında ve 400 mm yol uzunluğuna sahip standart
- FR4 arka panel; uygulama tasarımında bağlantı bozuklukları, Stube etkisi, Skine etkisi ve dielektrik kayıplara özel dikkat
hm2.0 konektörleri kullanılarak gerçekleştirilen yüksek hızlı uygulamalarla ilgili ayrıntılı bilgiler ve ilgili teknik literatürü memnuniyetle paylaşırız. Bize danışın.
SSS: hm2.0 ile ilgili sorular ve cevaplar
hm2.0 konektörleri hangi veri aktarım hızları için uygundur? hm2.0 Backplane sistemi ile aynı devre kartı deliğine her iki taraftan da baskı yapılabilir mi?
hm2.0 konektörleri hangi veri aktarım hızları için uygundur?
hm2.0 konektörleri, 3,125 Gbit/s'ye kadar veri aktarım hızlarına olanak tanır.
hm2.0 Backplane sistemi ile aynı devre kartı deliğine her iki taraftan da baskı yapılabilir mi?
Hayır, maalesef bu mümkün değil. Ancak bunun için başka bir çözüm bulduk. Düz bıçaklı yuvalar uzun pimlerle de mevcuttur. Yani, presleme işleminden sonra arka panelin arkasına bir koruyucu kapak daha preslenir. Böylelikle arka taraftan da “arka geçiş kartları” takılabilir.
