Float27 - Yüzer platformlar alanındaki çözümümüz
Önemli Özellikler
- 1,27 mm aralık
- 26,1 mm ila 30,7 mm PCB mesafesi
- ± 0,8 mm X ve Y yönlerinde tolerans
- dengeleme Z yönünde 2,4 mm'ye kadar kontak örtüşmesi
Avantajlar
- Yüksek titreşim ve darbe direnci; bağlantı
- bölgesine ve lehim noktasına binen
- yükün azaltılması; düşük kayma kuvvetleri
Float27: Genel Bakış
Düz yaylı çubuk
Float27 Konnektör x² yüksek profilli Ürün no. 424-56080-51
Düz bıçak çubuğu
One27 Düşük profilli bıçak sırası Ürün no. 413-52080-51
One27 orta profilli bıçak seti Ürün no. 413-53080-51
One27 Yüksek profilli bıçak sırası Ürün no. 403-54080-51
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
Float27 SMT yüzer konektörünün öne çıkan özellikleri
- Takma işlemi
- sırasında ve takılı durumda X ve Y yönlerinde
- ± 0,8 mm tolerans telafisi
Float27 konektörünün teknik özellikleri
Özet bilgi
bıçak ve yayı bağlantı şeridinin doğru şekilde bağlanması için
parçaları birleştirirken merkez ve açı kaymalarını telafi etmek için
baskı devre kartına sağlam bağlantı
Hassas yerleştirme sayesinde optimum işleme
işleme sırasında hatasız lehimleme
Lehim noktasının yüksek sağlamlığı ve dayanıklılığı
Özet bilgi
güvenli ve güvenilir bağlantı için
Haddelenmiş, pürüzsüz yüzeyde temasın sağlanmasıyla güvenilir bağlantı
Yüksek tolerans dengelemesi sayesinde yüksek güvenilirlik
yüksek tolerans telafisinin sağlanması için

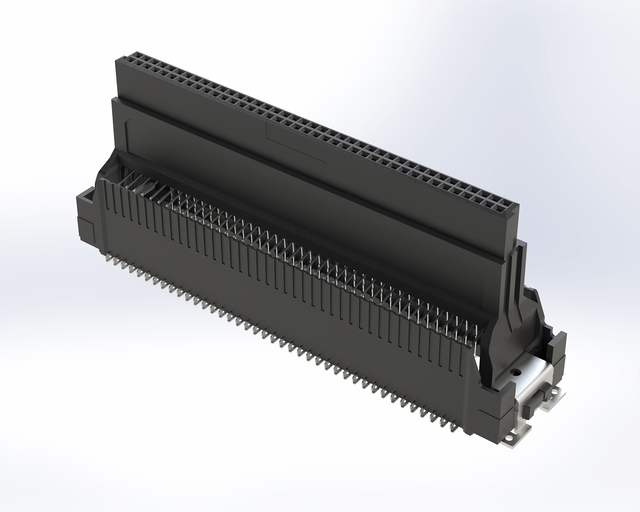

Float27 PCB konektörü
artık tam da bunu ve çok daha fazlasını sunuyor: ± 0,8 mm’ye varan yüksek tolerans dengeleme özelliği sayesinde, son derece yüksek darbe ve titreşim yüklerine maruz kalan, geniş devre kartı aralıklarını köprülemesi gereken ve üstelik otomatik olarak işlenen çok sayıda uygulama için biçilmiş kaftandır. Float27 yaylı konektörün, One27 bıçaklı konektörlerin çeşitli tasarımlarıyla ve geniş bir geçme aralığıyla birleştirilmesi sayesinde, 26,1 ila 30,7 mm arasındaki hemen hemen her PCB mesafesi karşılanabilir. SMT devre kartı konektörlerinin optimum işlenebilirliğini, sadece 0,1 mm'lik koplanarite toleransı ile garanti ediyoruz. Ayrıca, çift kanatlı yaylı kontak sayesinde maksimum sağlamlık sağlanmaktadır. Float27 konektörlerini en iyisi kendiniz
deneyin ve ücretsiz numunelerinizi hemen sipariş edin!"
Dominik Dotzer, ept GmbH Ürün Müdürü
SSS: Float27 SMT devre kartı konektörleri hakkında sorular ve cevaplar
Float27 SMT devre kartı konektörleri nasıl işlenebilir?
Float27 konektör sistemi, Yüzey Monte Teknolojisi (SMT) ile işlenir ve bu sayede doğrudan devre kartlarına lehimlenir. Float27 konektörlerinin alt kısmındaki konumlandırma pimleri, devre kartı üzerinde tam bir konumlandırmayı garanti eder. Ayrıca ept, işleme sırasında güvenilir lehimleme sürecini sağlamak için kontakların koplanaritesini maksimum 0,1 mm olarak garanti eder.
Float27 SMT konektörleri kullanılarak devre kartları birbirine hangi yöntemlerle bağlanabilir?

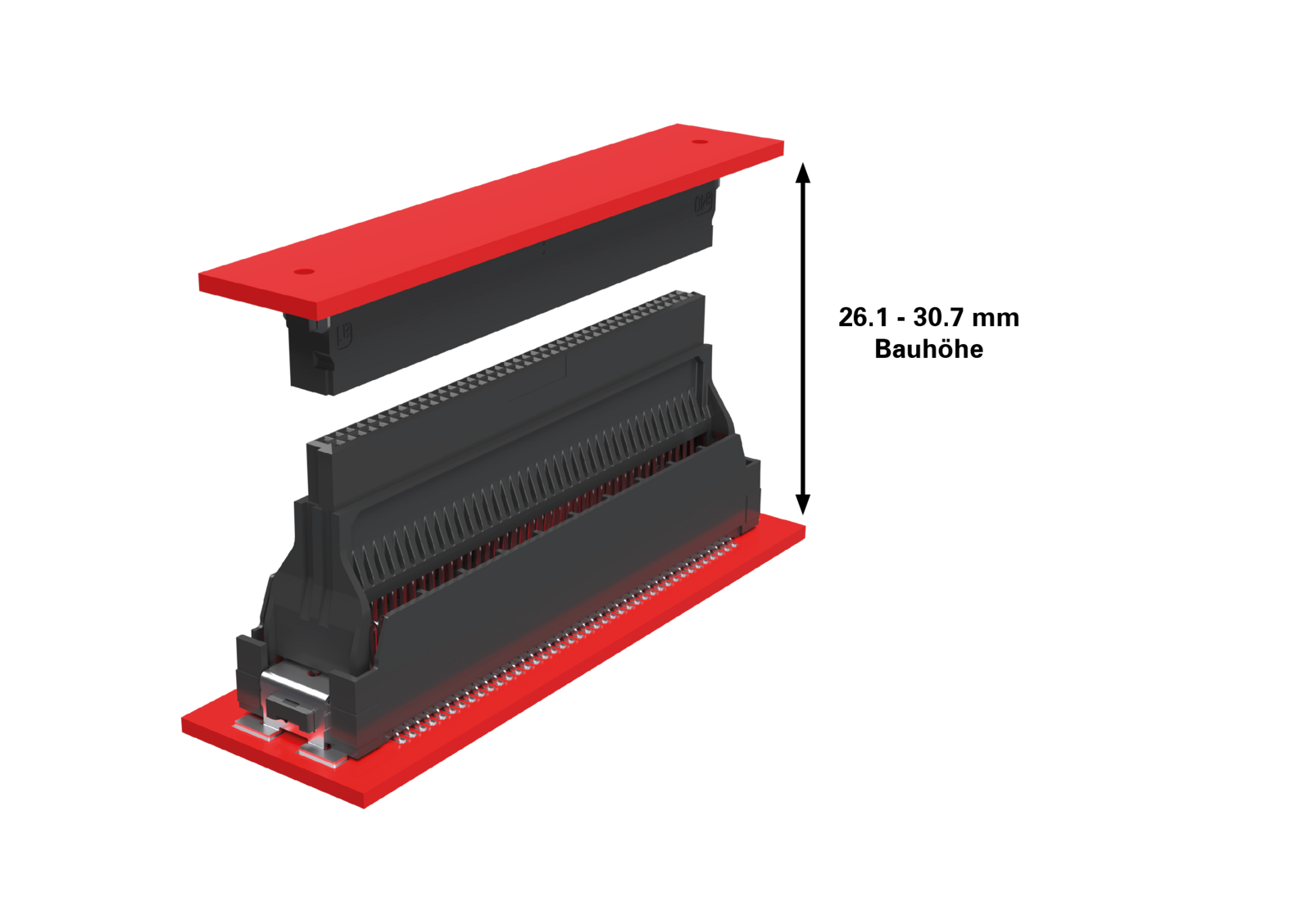

One27 konektör ailesinin çeşitli bıçaklı raylarıyla birleştirildiğinde, devre kartlarının paralel ve dik açılı düzenlemelerde bağlanması sağlanabilir.
Float27 konektörleriyle hangi PCB aralıkları sağlanabilir?
Float27 PCB konektörleri ile minimum 26,1 mm ve maksimum 30,70 mm PCB aralığı sağlanabilir. Bu, bir yandan 2,4 mm’lik geniş geçme mesafesi sayesinde mümkündür. Böylece, erkek ve dişi konektörler birbirinden 1,5 mm'ye kadar ayrılabilir ve yine de optimum ve güvenilir bir temas sağlanır.
Float27 konektörlerinde bıçak ve yaylı kontaklar arasındaki temas neden özellikle güvenilirdir?
Float27 konektörlerinde temas, konektör sırasının kontak pimini çevreleyen çift kanatlı bir yaylı kontak aracılığıyla sağlanır. Ayrıca temas, yaylı kontağın pürüzsüz, haddelenmiş yüzeyi üzerinden gerçekleşir. Böylelikle, Float27 konektörlerinin takılması sırasında temas yüzeyinde aşınma ve talaş oluşumu söz konusu olmaz.
Float27 devre kartı konektörleri hangi uygulamalarda kullanılır?
Float27 konektörleri, yüksek darbe ve titreşim yüklerine maruz kalan tüm uygulamalar için uygundur. Meyander üzerinden yapılan tolerans dengelemesi, lehim alanındaki yükü azaltır, lehim noktası üzerindeki gerilimi azaltır ve düşük kayma kuvvetleri sağlar. Float27 konektörleri, otomatik montaj süreçleri için veya bir devre kartına birden fazla konektörün lehimlenmesi gereken durumlar için de uygundur. Üretim toleransları, Floating işlevi sayesinde ± 0,8 mm'ye kadar dengelenir.
Float27 PCB konektörleri hangi toleransları telafi eder?

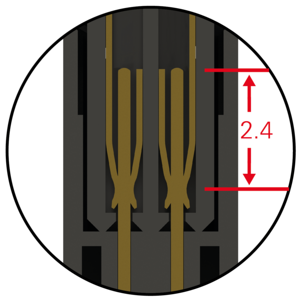

Float27 konektörleri yüksek tolerans dengelemesi sağlar. Böylece, erkek ve dişi konektörlerin takılması sırasında ve takılı durumda, uzunlamasına ve enine eksenlerde ± 0,8 mm'lik bir kayma toleransı kabul edilir. Ayrıca, 2,4 mm'ye kadar olan kontak örtüşmesi, bu yüksek tolerans dengelemesini Z ekseninde de sağlar.
Float27 SMT konektörlerinin devre kartı üzerindeki lehim bağlantılarının kontrolü, otomatik optik inceleme (AOI) ile yapılabilir mi?
Evet, Float27 konektörlerinin kontak tasarımı, lehimleme sonrası otomatik optik incelemeye uygun olarak tasarlanmıştır. Float27 devre kartı konektörlerinin kontakları, otomatik optik incelemenin tek taraftan gerçekleştirilebilmesi için birbirinden kaydırılmış şekilde düzenlenmiştir.
ept devre kartı konektörleri RoHS uyumlu mu?
RoHS (Belirli Tehlikeli Maddelerin Kullanımının Kısıtlanması), elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımını kısıtlamaya yönelik bir direktiftir.
ept firmasının Float27 konektörlerinin, RoHS 2011/65/EU onayına göre RoHS ile uyumlu olduğunu teyit ederiz. Daha fazla bilgi için RoHS & REACH bölümüne bakabilirsiniz.
