Otomotiv endüstrisi için her yıl milyarlarca adet yüksek hassasiyetli preslenmiş konektör üretiyoruz – bu ürünler tamamen ve yalnızca AB içinde üretilmektedir. Son derece sağlam özellikleri sayesinde, preslenmiş konektörlerimiz yüksek güvenlik gerektiren uygulamalar ve maksimum mekanik dayanıklılığın gerekli olduğu her türlü ortam için idealdir.
Presleme tekniği: Çalışma prensibi
Pres-fit teknolojisi

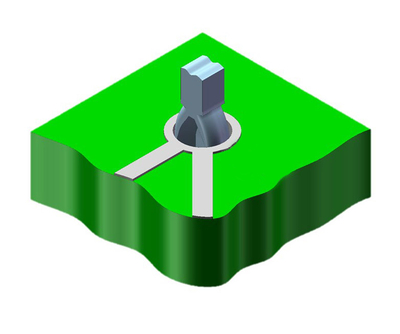

Presleme tekniğinde, bir konektör piminin (pin)delik içinden geçen bağlantı noktası bulunan bir devre kartı deliğine preslenmesi yoluyla konektör ile devre kartı arasında elektriksel bir bağlantı oluşturulur.

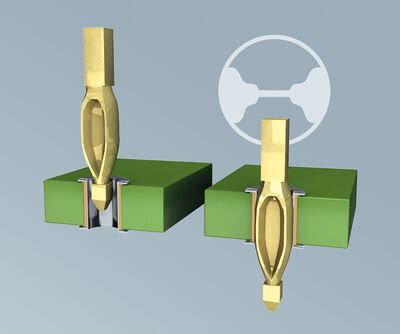

Presleme tekniği, basit bir prensibe dayanır: Bir kontak piminin presleme bölgesi, kesit olarak metalize edilmiş devre kartı deliğinden daha büyük bir köşegen uzunluğuna sahiptir. Presleme sırasında ortaya çıkan deformasyon, kontak piminin esnek bölgesi tarafından hafifletilir. Bu nedenle devre kartı yuvası çok az bir ölçüde deforme olur. Presleme sırasında kontak pimi ile metalize devre kartı deliği arasında bir soğuk kaynak oluşur: gaz sızdırmaz, korozyona dayanıklı, düşük dirençli ve elektriksel olarak iyi iletken bir mekanik bağlantı. Bu bağlantı, titreşim, bükülme ve şiddetli sıcaklık değişimleri gibi çok yüksek mekanik ve termal yükler altında bile güvenilir ve kararlı kalır.
Presleme işlemi sırasında, sürecin eşlik eden bir izleme yapılmasını öneririz: Kuvvet-mesafe ve kamera izlemeleri, bağlantı noktasının değerlendirilmesine olanak tanır.
Kanıtlanmış Tcom press® presleme bölgemizle gerçekleştirilen presleme tekniğinin yanı sıra, ept bağlantı teknolojisi alanında birçok başka seçenek de sunmaktadır. İster lehimli delik geçişi, ister THR veya SMT olsun – her uygulama için uygun çözüme sahibiz.
Presleme tekniği: Kolay kullanım
Yol baskı tekniği
Spesifikasyona uyulduğunda, baskı tekniği kolayca uygulanabilir. Bu süreçte dört parametre belirleyici rol oynar: delik çapı ve metalize baskı deliğinin çapı, baskı deliğindeki bakır kılıfın kalınlığı ve devrekartının yüzeyi.
Bir devre kartına hem SMD bileşenleri hem de presleme konektörleri yerleştirilecekse, belirli bir sıraya uyulması gerekir: Önce lehimli bağlantıları olan bileşenler monte edilmelidir. Tüm bileşenler uygun bir yöntemle devre kartına lehimlendikten sonra, pres bağlantıları monte edilebilir. Bu sıra önemlidir: İşlem sırasının tersine çevrilmesi, pres bağlantılarına yüksek termal yük anlamına gelir. Bu, pres bölgesinde sonradan (kontrolsüz) lehimlenmeye yol açar ve bu da sağlam bir gaz sızdırmazlık bölgesinin artık garanti edilememesine neden olur.
Ayrıca, devre kartı kenarına ve hassas elektronik bileşenlere (örn. seramik bileşenler) doğru mesafeye ve iletken yolların bağlantılarına dikkat edilmelidir. Minimum mesafenin korunması, presleme bölgesinin kuvvet etkisi nedeniyle devre kartı malzemesinin veya elektronik bileşenlerin hasar görmesini ve devre kartının katmanlarının tahrip olmasını önler.
Presleme tekniği: Avantajları
En sağlam ve güvenilir bağlantı teknolojisi
Uzun ömürlü dayanıklılık
Gaz sızdırmaz bağlantı
Yüksek tutma kuvveti
Lehim hataları, lehim akıtıcı kalıntıları veya benzeri
sorunlar yok Ek temizlik gerektirmez
Basit bir sıkma işlemiyle geri dönüşüm mümkündür
Daha verimli ve uygun maliyetli montaj süreci
Devre kartı kaplama / tüm montaj grubunun kalıplama işlemleri için idealdir
Presleme teknolojisi: ept’nin otomotiv endüstrisi için sunduğu çözümler
Otomotiv endüstrisinin çeşitli alanları ve uygulamaları için her yıl milyarlarca kontak üretiyoruz: yalnızca AB’de, . Presleme bölgelerimiz, 0,56 ila 2,0 mm delik çapları için 0,2 ila 1,2 mm şerit kalınlıklarında veya tamamen sizin isteklerinize göre üretilmektedir.
Presleme tekniğinin temelleri hakkında ücretsiz teknik rapor
Presleme teknolojisiyle ilgili ayrıntılı teknik bilgi mi arıyorsunuz? Presleme teknolojisinin temelleri hakkında kapsamlı bilgiler için ücretsiz teknik raporumuzu buradan indirebilirsiniz.
