Velox Yüksek Hızlı Arka Panel
Velox®, yüksek hızlı arka panel uygulamaları için modüler bir konektör sistemidir. Yüksek performans gereksinimleri olan pazarlar için özel olarak geliştirilmiştir.
Velox® ürün serisi, VITA46 sistemlerinin yüksek gereksinimlerini karşılar. Kişiye özel donanım seçeneği sunan dört farklı tip mevcuttur. Bu, geliştiricilere devre kartı düzenlerini tasarlarken daha fazla esneklik sağlar.
Ayrıca, 1,27 µm kalınlığındaki altın kaplama, sistemin uzun ömürlü olmasını sağlar.
Velox® ürün serisi, VITA46 sistemlerinin yüksek gereksinimlerini karşılar. Kişiye özel donanım seçeneği sunan dört farklı tip mevcuttur. Bu, geliştiricilere devre kartı düzenlerini tasarlarken daha fazla esneklik sağlar.
Ayrıca, 1,27 µm kalınlığındaki altın kaplama, sistemin uzun ömürlü olmasını sağlar.
Özellikler
- 10 Gbit/s
- Dayanıklı tasarım VITA46
- standardına göre
- test edilmiştir Uzun ömür 200 takma döngüsü
- „Heavy Gold“ kaplama
- İç kontaklar
- Modüler konektör sistemi
- Kişiye özel kontak düzeni
Uygulamalar
- Yüksek yük kapasiteli askeri
- havacılık
- ve uzay
- sistemleri Telekomünikasyon / Veri iletimi

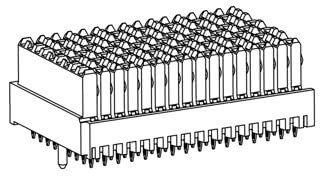

Velox: Genel Bakış
Filtreler

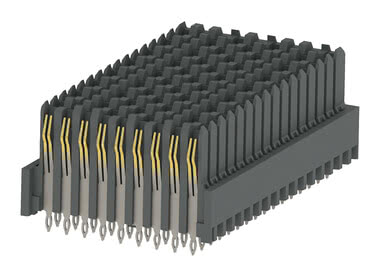

16-sol
Velox 16-sol Ürün no. 308-52100-41
Press-fit Bölgesinin Yüzeyi: SnPb, Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox 16-sol Ürün no. 308-52100-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
orta
Velox Merkezi Ürün no. 308-50100-41
Press-fit Bölgesinin Yüzeyi: SnPb, Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50100-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50101-41
Press-fit Bölgesinin Yüzeyi: SnPb, Özel olarak donatılmış (135 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50101-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Özel olarak donatılmış (135 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50102-41
Press-fit Bölgesinin Yüzeyi: SnPb, Özel olarak donatılmış (71 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50102-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Özel olarak donatılmış (71 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50103-41
Press-fit Bölgesinin Yüzeyi: SnPb, Özel olarak donatılmış (80 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox Merkezi Ürün no. 308-50103-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Özel olarak donatılmış (80 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
16-sağ
Velox 16-sağ Ürün no. 308-51100-41
Press-fit Bölgesinin Yüzeyi: SnPb, Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox 16-sağ Ürün no. 308-51100-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Tam donanımlı (144 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam

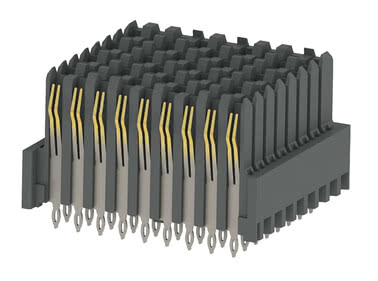

8-sol
Velox 8-sol Ürün no. 308-52200-41
Press-fit Bölgesinin Yüzeyi: SnPb, Tam donanımlı (72 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Velox 8-sol Ürün no. 308-52200-42
Press-fit Bölgesi Yüzeyi: Sn (RoHS uyumlu), Tam donanımlı (72 kontak), Bağlantı tekniği: Presleme, 1,8 mm ızgara, Veri aktarım hızı 10 Gbit/s
Dik açılı
Pres-fit teknolojisi
Yüksek Hız
Sağlam
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
Özellikler

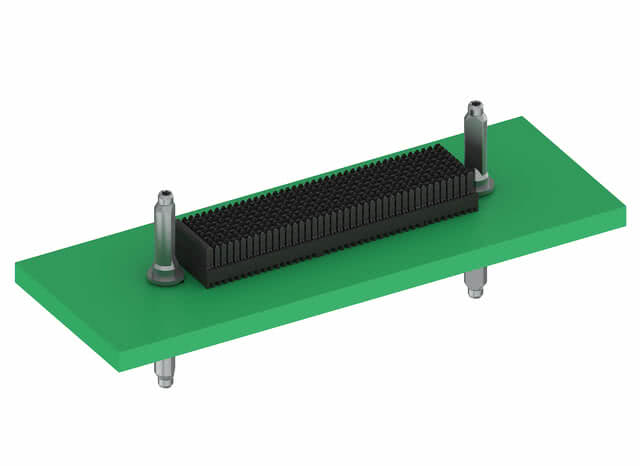

Velox® konektörleri, 1,27 μm (50 mikron) kalınlığında altın kaplama içeren sağlam bir tasarıma sahiptir. Kontaklar iç kısımda yer aldığından ek koruma sağlar. Tüm bu özellikler, en az 200 takma döngüsü gibi çok uzun bir kullanım ömrüne katkıda bulunur. Bu nedenle Velox®, 10 Gbit/s veri aktarım hızına sahip yüksek hızlı arka panel uygulamaları için özellikle uygundur. Konektörlerin yüksek dayanıklılığı, VITA-46 standardına göre gerçekleştirilen testlerde kanıtlanmıştır.
Özet bilgi
Özet bilgi
VITA46 - Teknik Özellikler
VPX olarak da bilinen Vita46 spesifikasyonları, yeni bir yüksek hızlı konektör sistemini tanımlamaktadır. Bu sistem üzerinden Gigabit Ethernet, PCI Express, Serial RapidIO ve InfiniBand gibi teknolojiler aktarılmaktadır. Maksimum uyumluluk sağlamak amacıyla, VMEbus'tan tanıdığımız 6HE ve 3HE Europakart form faktörleri desteklenmektedir. Böylece hibrit sistemler de mümkün hale gelir. VITA 46 standardı, VITA organizasyonu tarafından esas olarak askeri uygulamalar gibi yüksek yükleri kaldırabilen bilgisayar sistemleri için geliştirilmiştir.
Dört farklı yapı, modüler olarak birbiriyle birleştirilebilir. Velox® konektörler, farklı kontak sayıları sayesinde çok esnektir. Bu özellik, varyantların ayrı ayrı donatılabilme imkanı ile daha da vurgulanmaktadır.
Dört farklı yapı, modüler olarak birbiriyle birleştirilebilir. Velox® konektörler, farklı kontak sayıları sayesinde çok esnektir. Bu özellik, varyantların ayrı ayrı donatılabilme imkanı ile daha da vurgulanmaktadır.
Geliştirici bakış açısı
"Velox® konektör sistemi, ept tarafından VITA-46 sistemleri (VPX olarak da bilinir) için özel olarak geliştirilmiştir. Velox® serisi, birbirine modüler olarak bağlanabilen dört farklı konektör tipinden oluşur. Ayrıca müşteri, kontak sayısını kendisi seçebilir. Ya 72 veya 144 kontaklı tam donanımlı konektörler ya da bireysel kontak donanımı sipariş edebilir. Bu, geliştiricilere devre kartı tasarımında büyük esneklik sağlar. Sistem, özellikle yüksek güç gereksinimleri olan uygulamalar için geliştirilmiştir. Altın kaplaması ve yalıtım gövdesi içinde yer alan kontakları sayesinde son derece dayanıklıdır."
SSS: Velox ile ilgili sorular ve cevaplar
Velox® konektörleri hangi veri aktarım hızları için uygundur? ept'nin Velox® konektörleri piyasadaki diğer konektörlerle uyumlu mu? ept, Velox® konektörler için özel kontak kaplamaları sunabilir mi?
Velox® konektörleri hangi veri aktarım hızları için uygundur?
Velox® konektörleri, 10 Gbit/s'ye kadar veri aktarım hızlarına olanak tanır.
ept'nin Velox® konektörleri piyasadaki diğer konektörlerle uyumlu mu?
ept, Velox® konektörlerinin piyasadaki tüm VITA-46 sistemleriyle tam çapraz uyumluluğunu garanti eder.
ept, Velox® konektörler için özel kontak kaplamaları sunabilir mi?
Velox® konektörlerinin dört farklı modelinin tümü, özel konfigürasyonlarla temin edilebilir.
