PC/104, PC/104-Plus
PC/104 ve PC/104-Plus, endüstriyel bilgisayarlarda kullanılan Computer on Module (CoM) modülleri için standartlardır. Bu modüller, diğer bilinen form faktörlerinden farklı olarak üst üste istiflenir. Bu sayede karmaşık bilgi işlem sistemleri oluşturulabilir. PC/104 ve PC/104-Plus, standart bir veri yolu sistemi (ISA) ile son derece küçük bir form faktöründe (96 mm x 90 mm) tam donanım ve yazılım uyumluluğu sunar. Bu standardizasyon sayesinde, farklı PC/104 kartları bir araya getirilerek belirli bir görevi yerine getirmek üzere kullanılabilir.
Özellikler
- ept'nin kanıtlanmış presleme teknolojisi, Tcom press®
- PC/104-Plus ile 22 mm aralıklı versiyonlarda da mevcuttur
- Aksesuar olarak sunulan koruyucu kapaklar. Kontak sayısı
- ve/veya mekanik dayanıklılık açısından modifikasyonlar mümkündür.
- 2,54 mm aralık
Uygulamalar
- 15,24 mm ve 22 mm PCB aralığı için karttan karta bağlantı
PC/104: Genel Bakış
Filtreler

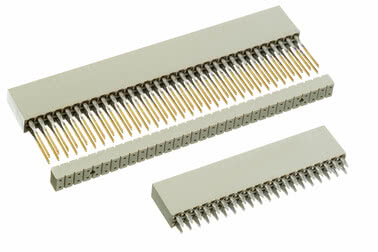

PC/104 konektör
PC/104 konektör Ürün no. 962-40202-03
Bağlantı uzunluğu 3,4 mm, Toplam sayı 40, Kalite seviyesi 3
Paralel
Lehimli delik içi kaplama
PC/104 konektör Ürün no. 962-40206-03
Bağlantı uzunluğu 3,4 mm, Toplam sayı 40, Kalite seviyesi 2
Paralel
Lehimli delik içi kaplama
PC/104 konektör Ürün no. 962-40322-03
Bağlantı uzunluğu 3,4 mm, Sayı 64, Kalite seviyesi 3
Paralel
Lehimli delik içi kaplama
PC/104 konektör Ürün no. 962-40326-03
Bağlantı uzunluğu 3,4 mm, Sayı 64, Kalite seviyesi 2
Paralel
Lehimli delik içi kaplama
PC/104 konektör Ürün no. 962-60202-03
Bağlantı uzunluğu 3,4 mm, Toplam sayı 40, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60202-12
Bağlantı uzunluğu 12,2 mm, Toplam sayı 40, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60206-03
Bağlantı uzunluğu 3,4 mm, Toplam sayı 40, Kalite seviyesi 2
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60206-12
Bağlantı uzunluğu 12,2 mm, Toplam sayı 40, Kalite seviyesi 2
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60322-03
Bağlantı uzunluğu 3,4 mm, Sayı 64, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60322-12
Bağlantı uzunluğu 12,2 mm, Sayı 64, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60326-03
Bağlantı uzunluğu 3,4 mm, Sayı 64, Kalite seviyesi 2
Paralel
Pres-fit teknolojisi
PC/104 konektör Ürün no. 962-60326-12
Bağlantı uzunluğu 12,2 mm, Sayı 64, Kalite seviyesi 2
Paralel
Pres-fit teknolojisi
PC/104-Plus konektör sırası
PC/104-Plus konektör sırası Ürün no. 272-30000-31
Bağlantı uzunluğu 2,8 mm, Toplam sayı 60, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi

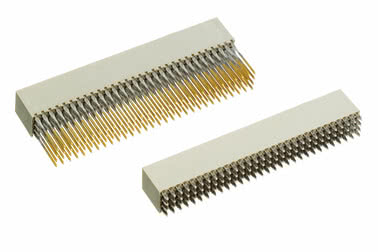

PC/104-Plus konektör
PC/104-Plus konektör Ürün no. 264-40303-02
Bağlantı uzunluğu 2,8 mm, Toplam sayı 120, Kalite seviyesi 3
Paralel
Lehimli delik içi kaplama
PC/104-Plus konektör Ürün no. 264-60303-02
Bağlantı uzunluğu 2,8 mm, Toplam sayı 120, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi
PC/104-Plus konektör Ürün no. 264-60303-12
Bağlantı uzunluğu 12 mm, Toplam sayı 120, Kalite seviyesi 3
Paralel
Pres-fit teknolojisi

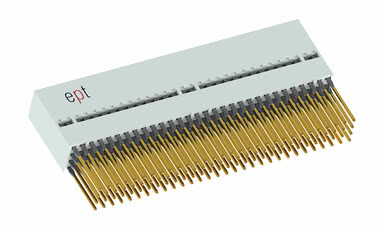

PC/104-Plus konektör sırası, 22 mm
PC/104-Plus konektör sırası, 22 mm Ürün no. 264-61303-02
Bağlantı uzunluğu 2,8 mm, Toplam sayı 120, Kalite seviyesi 3, 22 mm'lik devre kartı aralığı için
Paralel
Pres-fit teknolojisi
PC/104-Plus konektör sırası, 22 mm Ürün no. 264-61303-12
Bağlantı uzunluğu 12 mm, Toplam sayı 120, Kalite seviyesi 3, 22 mm'lik devre kartı aralığı için
Paralel
Pres-fit teknolojisi
PC/104-Plus Aksesuarları
PC/104-Plus ara parçası Ürün no. 264-16302
Toplam sayı 120

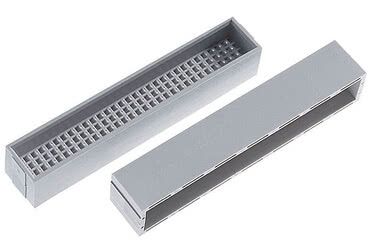

PC/104-Plus Koruyucu Kapak Ürün no. 264-17302
Toplam sayı 120
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
Özellikler
PC/104 ve PC/104-Plus konektörleri, ept'nin kendini kanıtlamış Tcom press® presleme teknolojisiyle dikkat çekiyor. Bu konektörler sayesinde 15,24 mm ve 22 mm'lik devre kartı aralıkları sağlanabiliyor. Kontak sayısı ve/veya mekanik dayanıklılık açısından yapılan değişiklikler, size tamamen kişiye özel çözümler bulma imkanı sunuyor.
Özet bilgi
Özet bilgi
Uygulamanıza özel, tam uyumlu konektörlerinizi üretiyoruz.
Şimdi özel konektör talebinde bulunun
- diğer kutup sayıları
- diğer yığın yükseklikleri
- alternatif kontak kaplamaları
Şimdi özel konektör talebinde bulunun
PC/104 ve PC/104-Plus standartları
Giderek daha yüksek performanslı bileşenlerin ortaya çıkmasıyla, PC/104 sisteminin daha hızlı bir veri yolu sistemi ile genişletilmesi gerekli hale geldi. Bu nedenle PC/104 sistemine PCI veri yolu eklendi. Bu ekleme, PC/104-Plus spesifikasyonunda belirtildi.
PC/104 ve PC/104-Plus konektörleri PC/104
veriyolu, 40 ve 64 pimli ve 2,54 mm aralıklı, birbirine paralel olarak sıralanabilen iki konektörden oluşurken, PC/104-Plus'ta 2,00 mm aralıkla 4 sıra halinde 120 pim mevcuttur.

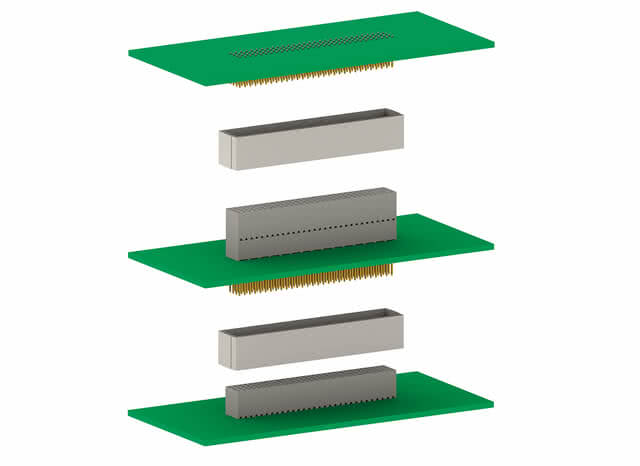

Presleme tekniği ile üretilmiş geçiş bölgeli (uzun pimli) konektörlerin kullanılması sayesinde, birden fazla kart rahatlıkla üst üste istiflenebilir (bkz. şekil). PC/104 Konsorsiyumu tarafından belirlenen mesafeler, ara parçalar ve koruyucu kapakların kullanılmasıyla sağlanır.
Böylece, ek ara pimlerin kullanılmasına gerek kalmaz.
PC/104 ve PC/104-Plus konektörleri PC/104
veriyolu, 40 ve 64 pimli ve 2,54 mm aralıklı, birbirine paralel olarak sıralanabilen iki konektörden oluşurken, PC/104-Plus'ta 2,00 mm aralıkla 4 sıra halinde 120 pim mevcuttur.
Presleme tekniği ile üretilmiş geçiş bölgeli (uzun pimli) konektörlerin kullanılması sayesinde, birden fazla kart rahatlıkla üst üste istiflenebilir (bkz. şekil). PC/104 Konsorsiyumu tarafından belirlenen mesafeler, ara parçalar ve koruyucu kapakların kullanılmasıyla sağlanır.
Böylece, ek ara pimlerin kullanılmasına gerek kalmaz.
Geliştirici bakış açısı
"ept konektörleri, özellikle bağlantı pimlerinin kusursuz kalıplanmasından da anlaşılacağı üzere, en yüksek kalitede kalıplama ile öne çıkmaktadır. İşleme kalitesi ve mevcut kalite seviyeleri sayesinde yüksek sayıda takma döngüsü garanti edilir. ept PC/104 ve PC/104-Plus konektörler, piyasada tanınan ve kendini kanıtlamış Tcom press® presleme bölgesi ile birlikte teslim edilir ve böylece tüm olası uygulamalarda en yüksek güvenilirliği sağlar.
Bu konektörde, konektör şeritleri basit bir düz plaka presleme aleti ile preslenir. Bu sayede, zahmetli elle lehimleme maliyetleri ortadan kalkar ve aktarım direklerinde herhangi bir son işlem gerekmez. (Lehim köprüleri, kalay sıçramaları) Aktarım direkli yaylı şeritlerin preslenmesi sırasında, aktarım direklerini sabitleyen bir kılavuz gövdesi alttan itilir. Ayrıca bu, ara parçası görevi görür ve modüllerin takılması sırasında 0,6" mesafenin sağlanmasını sağlar."
Bu konektörde, konektör şeritleri basit bir düz plaka presleme aleti ile preslenir. Bu sayede, zahmetli elle lehimleme maliyetleri ortadan kalkar ve aktarım direklerinde herhangi bir son işlem gerekmez. (Lehim köprüleri, kalay sıçramaları) Aktarım direkli yaylı şeritlerin preslenmesi sırasında, aktarım direklerini sabitleyen bir kılavuz gövdesi alttan itilir. Ayrıca bu, ara parçası görevi görür ve modüllerin takılması sırasında 0,6" mesafenin sağlanmasını sağlar."
SSS: PC/104 ve PC/104-Plus ile ilgili sorular ve cevaplar
PC/104 ve PC/104 Plus presli konektörlerin yalıtım gövdesi farklı renklerde mevcut mu? PC/104 ve PC/104 Plus presli konektörlerin gövdeleri ayrı olarak aksesuar olarak sipariş edilmeli mi? PC/104 ve PC/104 Plus konektörlerinin özelliği nedir?
PC/104 ve PC/104 Plus presli konektörlerin yalıtım gövdesi farklı renklerde mevcut mu?
PC/104 ve PC/104 Plus geçmeli konektörler, ept'te gri ve siyah renklerde mevcuttur.
PC/104 ve PC/104 Plus presli konektörlerin gövdeleri ayrı olarak aksesuar olarak sipariş edilmeli mi?
Presleme işlemi sırasında bağlantı direğini sabitleyen kılavuz parçası, presleme konektörlerinin standart donanımına dahildir.
PC/104 ve PC/104 Plus konektörlerinin özelliği nedir?
PC/104 ve PC/104-Plus konektörleri, ept'nin kendini kanıtlamış Tcom press® presleme teknolojisiyle dikkat çekiyor. Ayrıca bu konektörlerle 15,24 mm ve 22 mm'lik devre kartı aralıkları sağlanabiliyor.
