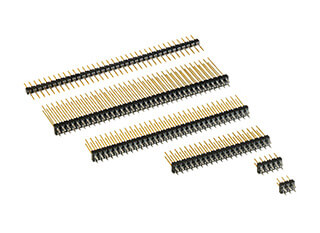

VarPol Pin ve dişi header
ept’nin VarPol pimli ve dişi konnektörleri, devre kartlarını birbirine bağlamak için çok sayıda seçenek sunar. Tek sıralı veya çift sıralı, değişken kontak sayısı, farklı bacak uzunlukları, düz veya açılı – seçim sizin! Bunun yanı sıra, konektör sıraları birbirine kesintisiz bir şekilde dizilebilir.
Kendini kanıtlamış Tcom press® press-fit bölgesi, lehimleme sürecini ortadan kaldırma ve aynı zamanda kontak güvenilirliğini önemli ölçüde artırma imkanı sunar.
Kendini kanıtlamış Tcom press® press-fit bölgesi, lehimleme sürecini ortadan kaldırma ve aynı zamanda kontak güvenilirliğini önemli ölçüde artırma imkanı sunar.
Özellikler
- Geniş kontak ve bacak
- uzunluğu yelpazesi; performans seviyeleri: 50 ve 250 takma-çıkarma döngüsü;
- sıralar birbirine eklenebilir
- ; basit ve uygun maliyetli işleme
- ; Tcom press®'te
- press-fit bölgesi; VarPol yay; lehimleme tekniğinde de kullanılabilir;
- açılı ve düz, 1 sıralı ve 2 sıralı
Uygulamalar
- 11,45 mm ile 35,45 mm arası kart-kart mesafesi; presleme
- yoluyla lehimleme işleminin ortadan kaldırılması
VarPol: Genel Bakış
Filtreler

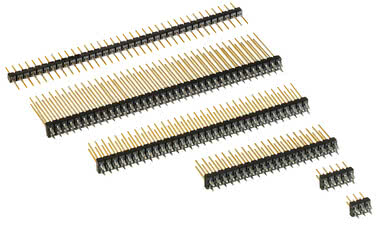

Düz pin header
Yaylı şilteler
VarPol 2 sıralı konektör Ürün no. 962-40nn2-12
Kalite seviyesi 3, Lehimleme tekniği, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 2 sıralı konektör Ürün no. 962-40nn6-12
Kalite seviyesi 2, Lehimleme tekniği, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 1 sıralı konektör Ürün no. 961-40nn2-03
Kalite seviyesi 3, Lehimleme tekniği, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 1 sıralı konektör Ürün no. 961-40nn2-12
Kalite seviyesi 3, Lehimleme tekniği, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 1 sıralı konektör Ürün no. 961-40nn6-03
Kalite seviyesi 2, Lehimleme tekniği, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 1 sıralı konektör Ürün no. 961-40nn6-12
Kalite seviyesi 2, Lehimleme tekniği, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 1 sıralı konektör Ürün no. 961-60nn2-03
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn2-07
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 8,05 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn2-12
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn2-17
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 17 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn6-03
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn6-07
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 8,05 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn6-12
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 1 sıralı konektör Ürün no. 961-60nn6-17
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 17 mm, Kutu sayısı 2 - 36 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 1 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-40nn2-03
Kalite seviyesi 3, Lehimleme tekniği, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 2 sıralı konektör Ürün no. 962-40nn6-03
Kalite seviyesi 2, Lehimleme tekniği, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Lehimli delik içi kaplama
VarPol 2 sıralı konektör Ürün no. 962-60nn2-03
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn2-07
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 8,05 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn2-12
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn2-17
Kalite seviyesi 3, Pres-fit teknolojisi, Bağlantı uzunluğu 17 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn6-03
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 3,4 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn6-07
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 8,05 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn6-12
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 12,2 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
VarPol 2 sıralı konektör Ürün no. 962-60nn6-17
Kalite seviyesi 2, Pres-fit teknolojisi, Bağlantı uzunluğu 17 mm, Kutu sayısı 2 - 108 (Kutu sayısı / sıra, ürün kodundaki "nn" kısmına karşılık gelir), 2 sıralı
Paralel
Dik açılı
Pres-fit teknolojisi
90° pin header
Aksesuarlar
VarPol Yönetim Kadrosu Ürün no. 962-17nn2/1
2 - 108 kutuplu, Varpol yaylı çıtalar için kılavuz gövdesi
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
Özellikler
VarPol pim ve dişi konnektörler çok sayıda seçenek sunar: tek veya çift sıralı olarak ve 2 ila 108 kontak arasında değişken pin sayısı'da mevcuttur. Ayrıca tüm konnektörlerin tip, birbirlerine kesintisiz bir şekilde sıralanabilecek şekilde optimize edilmiştir. 25 mm’ye kadar birçok farklı bacak uzunluğu, 11,45 mm ile 35,45 mm arası kartlar arası mesafede devre kartlarının üst üste istiflenmesini sağlar. Pin headerlar ayrıca 90 derece -açılı olarak da mevcuttur; böylece paralel bağlantıların yanı sıra 90 derece açılı bağlantılar da mümkündür. Buna ek olarak, tüm VarPol ürünlerinde, 50 veya 250 takma döngüsü (takma-çıkarma döngüsü) ömrü garanti eden iki performans seviyesi arasından seçim yapabilirsiniz.
Özet bilgi
2,54 mm
Özet bilgi
2,54 mm
5,2 mm ile 25 mm arası
3,4 mm ile 11 mm arası
Bir diğer artı nokta ise press-fit teknolojisi ile gerçekleştirilen basit ve uygun maliyetli işleme sürecidir. Pim ve dişi konnektörler, kendini kanıtlamış Tcom press® press-fit bölgesi ile donatılmıştır ve bu sayede lehimlemeye gerek kalmadan preslenebilir. Presleme işlemi sayesinde gaz geçirmez ve titreşime dayanıklı bir bağlantı oluşur; bu da VarPol ürünlerini, zorlu ortamlarda bile güvenilir mekanik ve elektriksel bağlantılar için ideal devre kartı konektörleri haline getirir. ept, pim ve dişi konnektörler için uygun işleme aletleri sunar; bu sayede presleme işlemi son derece kolay ve süreç güvenliği yüksek bir şekilde gerçekleştirilir. Kartlar arası mesafenin daha geniş olduğu durumlarda, ek pin kılavuzu (kılavuz gövdeler) kontak yönlendirmesini destekler ve preslenen pim konnektörlerinin optimum şekilde sabitlenmesini sağlar.
VarPol ile istifleme
press-fit teknolojisi'e sahip VarPol pimli ve dişi header ile devre kartları son derece esnek bir şekilde birbirine paralel olarak bağlanabilir:
- 11,45 mm'den 35,45 mm'ye kadar kartlar arası mesafe, 1 sıralı
- veya 2 sıralı
- pin header'in çeşitli bacak uzunlukları sayesinde Kontak sayısı isteğe göre seçilebilir (konnektör'ler pin aralığı kaybı olmadan birbirine sıralanabildiğinden yukarı doğru sınırsızdır)
- Aktarım bölgesi mümkündür
- dişi konnektör, lehimleme veya press-fit teknolojisi ile
press-fit teknolojisi ile konnektörün devre kartına bağlanması, son derece sağlam ve dayanıklı bir bağlantı sağlar. ept’in Tcom press® ürünü gibi yüksek kaliteli press-fit bağlantılar, lehim bağlantılarına göre kanıtlanmış olarak daha iyi bir temas güvenilirliği sunar. Presleme sırasında kontak ile devre kartı deliği arasında oluşan soğuk kaynak, mekanik olarak çok sağlam ve elektriksel olarak yüksek kalitededir. ept tarafından sunulan uygun işleme aletleriyle yapılan işlem son derece basit ve süreç güvenliğidir.
Ayrıca, uygun bağlantı kontaklarına sahip dişi konnektörler kullanılarak birden fazla devre kartının üst üste istiflenmesi mümkündür. Bu durumda, 11,45 mm ile 19,35 mm arasında kartlar arası mesafe sağlanabilir. Üstteki devre kartının alt tarafında bir pin kılavuzu kullanılması, ayrıca kontakların sağlam bir şekilde yönlendirilmesini destekler ve böylece yanlış takılmaları önler.
Devre kartlarının paralel bağlantısının yanı sıra, açılı pin headerlar, aynı esneklik ve güvenilirlikle 90 derece açılı bağlantılar gerçekleştirme imkanı sunar.
Ayrıca, uygun bağlantı kontaklarına sahip dişi konnektörler kullanılarak birden fazla devre kartının üst üste istiflenmesi mümkündür. Bu durumda, 11,45 mm ile 19,35 mm arasında kartlar arası mesafe sağlanabilir. Üstteki devre kartının alt tarafında bir pin kılavuzu kullanılması, ayrıca kontakların sağlam bir şekilde yönlendirilmesini destekler ve böylece yanlış takılmaları önler.
Devre kartlarının paralel bağlantısının yanı sıra, açılı pin headerlar, aynı esneklik ve güvenilirlikle 90 derece açılı bağlantılar gerçekleştirme imkanı sunar.
Sistem: VarPol dişi konnektör / VarPol pin header
Fark en fazla 1,55
Fark en fazla 1,7
Fark en fazla 3,2
(tercihen 972-nn010-yx kullanın)
Fark en fazla 4,0
Fark en fazla 4,0
Fark en fazla 4,0
Fark en fazla 4,0
Fark en fazla 4,0
Sistem: VarPol dişi konnektör / Uzun bağlantılara sahip VarPol dişi konnektör
Fark en fazla 2,95
Fark en fazla 1,7
PC/104
Fark en fazla 4,0
Stok durumu
"ept, müşterilerine 2,54 mm pin aralığı'li VarPol pimli ve dişi konnektörlerin sürekli temin edilebilirliğini garanti eder. Tüm sektörlerden donanım geliştiricileri, devre kartlarını güvenilir ve son derece esnek bir şekilde birbirine bağlamaya veya kabloları devre kartına bağlamaya olanak tanıyan bu konnektörlere yıllardır güveniyor."
SSS: VarPol erkek ve dişi konektörler hakkında sorular ve cevaplar
VarPol konektörleri ve pim sıraları ile devre kartlarında istenen aralıklar sağlanabilir mi? VarPol pimli ve dişi konnektörler için pin kılavuzu var mı?ept'nin VarPol pimli ve dişi konnektörleri birbirine sıralanabilir mi?
VarPol konektörleri ve pim sıraları ile devre kartlarında istenen aralıklar sağlanabilir mi?
VarPol pin ve dişi konnektör ile 11,45 mm ila 35,45 mm arası kartlar arası mesafe sağlanabilir.
VarPol pimli ve dişi konnektörler için pin kılavuzu var mı?
VarPol pin kılavuzu, 2-104 pin sayısı olan modeller için aksesuar olarak mevcuttur.
ept'nin VarPol pimli ve dişi konnektörleri birbirine sıralanabilir mi?
ept, VarPol sıraları ile kesintisiz bir sıra oluşturmayı garanti edebilir.
