ScaleX teknolojisine sahip Zero8 konektörünün öne çıkan özellikleri
Takılı durumda ± 0,4 mm tolerans telafisi
X ve Y yönlerinde
1,5 mm, Z yönünde ise geçme aralığı
Yüksek Hızlı - En az 16+ Gbit/s hızında veri aktarımı
PCIe 4.0 ve Endüstriyel Ethernet için uygundur
Eekranlama sayesinde ek sinyal koruması
Yeni ScaleX teknolojisi ne gibi avantajlar sunuyor?
Çift taraflı bağlantı nasıl çalışır? Zero8 konektörleriyle hangi veri aktarım hızlarına ulaşabilirsiniz? Kapalı ekran konsepti size ne gibi avantajlar sağlar? Zero8 konektörleri ile cihaz tasarımınızı ne kadar esnek bir şekilde şekillendirebilirsiniz?
Sorularınızın yanıtlarını bu kısa animasyon videosunda bulabilirsiniz. Hemen buradan (veya YouTube'dan) izleyin!
ScaleX teknolojisine sahip 0,8 mm SMT konnektörlerinin özellikleri

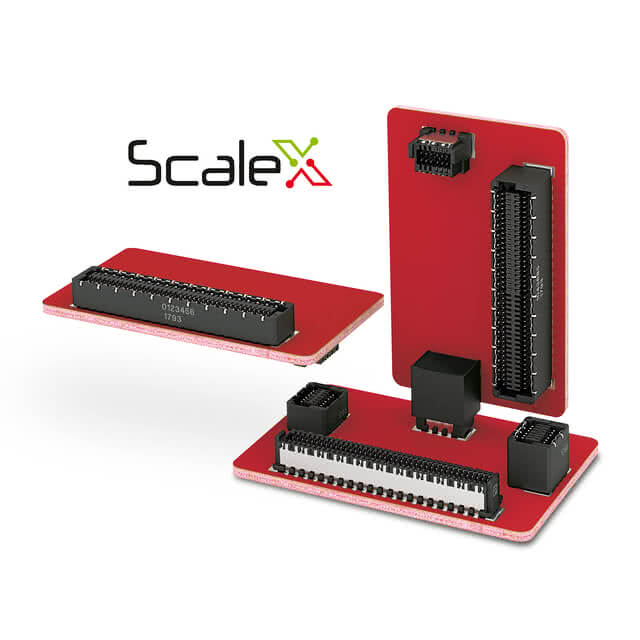

ScaleX – bu marka, değişken ölçeklenebilir bir konektör (konnektör) sistemi içinde çift taraflı, sağlam temas teknolojisini temsil eder.
Zero8 serisindeki dişi kontak konektörlerimiz, ScaleX sayesinde son derece güvenilir bir temas sağlar. Bu sayede zorlu endüstriyel alanlardaki uygulamalar için son derece uygundurlar. Titreşim ve darbelere bağlı sürekli yükler bile, yüksek kaliteli Alman konnektör konektörleri için hiçbir sorun teşkil etmez. Aynı zamanda, Board-to-Board konektörlerin ölçeklenebilirliği sayesinde tam esneklikten yararlanabilirsiniz.
Zero SMT Socket
Özet bilgi
dönme emniyeti
Plug ve Socket'in doğru şekilde bağlanması için
Giriş eğimleri
takma işlemi sırasında merkez ve açısal kaçıklık'ı dengelemek için
Boardlock
baskı devre kartına sağlam bir bağlantı için
kodlama pimi
fişin devre kartına doğru şekilde takılması için
Koplanarlık
işleme sırasında güvenilir lehimleme için
menisküs oluşumu
lehim noktası'nin yüksek stabilitesi ve dayanıklılığı için
Zero SMT Plug
Özet bilgi
Çift taraflı temas sistemi
endüstriyel ortamlarda güvenilir bağlantı için (darbe, titreşim, termal döngüler, zararlı gazlar)
Pürüzsüz temas yüzeyi
Yüksek kaliteli yüzeylere sahip homojen haddelenmiş yüzeyde yapılan kontak, 500 takma-çıkarma döngüsü'e olanak tanır.
Korunan kişiler
Optimize edilmiş kontak ve gövde geometrisi, kontakların hasar görmesini azaltır

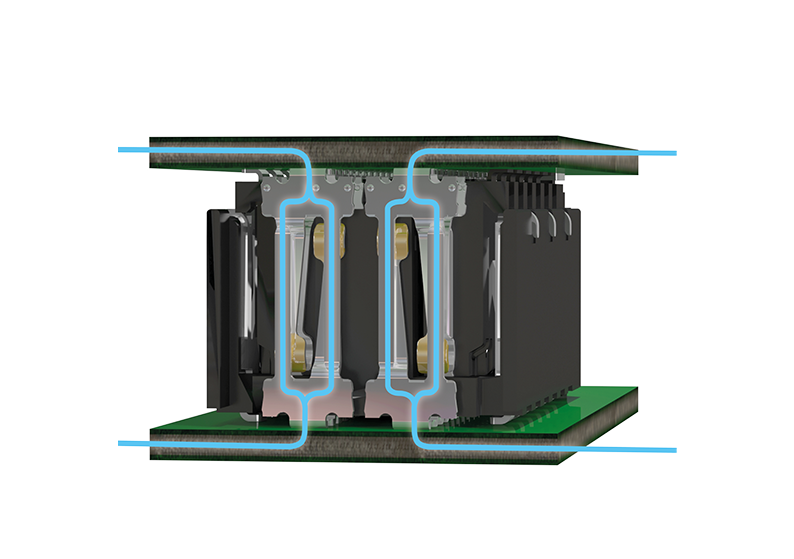

Veri akışı
HF için optimize edilmiş temas geometrisi, 16 Gbit/s veri hızını garanti eder
ekranlama EMC
Çift taraflı ekranlama, endüstriyel ortamda optimum sinyal bütünlüğü için yüksek elektromanyetik uyumluluk sağlar.
tolerans telafisi
Yüksek tolerans telafisi sayesinde yüksek güvenilirlik
Hermafrodit kontak sistemi: SMT konnektörlerinde en yüksek kontak güvenilirliği için çift taraflı kontak sistemi
Bir bıçak ve bir yaylı kontak (dişi kontak) aracılığıyla temas sağlayan geleneksel SMD konnektörlerin aksine, ekranlı Zero8 devre kartı konnektörümüzün her bir konektör çiftinde (Plug veya Socket) hem bir bıçak hem de bir yaylı kontak bulunur. Bu güvenilir bağlantı teknolojisi sayesinde, 0,8 mm pin aralığı'da kullanılan bu konektör, tek bir pinde çift temas sağlar ve yüksek yedeklilik ile dolayısıyla en üst düzeyde temas güvenliği sunar. Böylelikle hermafrodit kontak sistemi, darbe, titreşim, termal döngüler ve zararlı gazlar gibi dış etkenlere rağmen güvenli, sağlam ve gaz geçirmez bir temas sağlar. Zero8 konnektörünün hermafrodit kontak sistemi sayesinde, takılı durumda 0,4 mm’lik çok yüksek tolerans telafisi (tolerans dengeleme) sağlanır ve bu da konnektör’i ayrıca özellikle ölçeklenebilir hale getirir.
İzolasyon muhafazasının geometrisi ayrıca, kontakların “yalıtkan gövde” içine gömülmesi ve böylece kontakların hasar görmesinin neredeyse imkansız hale gelmesi için tasarlanmıştır. Ayrıca bu geometri, kontakların hatalı bir şekilde birbirine takılmasını güvenilir bir şekilde önler.
Esnek kartlar arası mesafe: Her ihtiyaca uygun devre kartı Platinen-konnektör
Devre kartı konnektörlerimiz sağlamdır ve yüksek tolerans telafisi sağlar. Hem kurulum sırasında hem de takılı haldeyken SMT, bireysel gereksinimlerinize uyum sağlar. Steckverbinderler, hatalı kullanımları bile kolaylıkla affeder. Ne planlıyorsanız planlayın, Zero8 konnektörlerine güvenebilirsiniz.

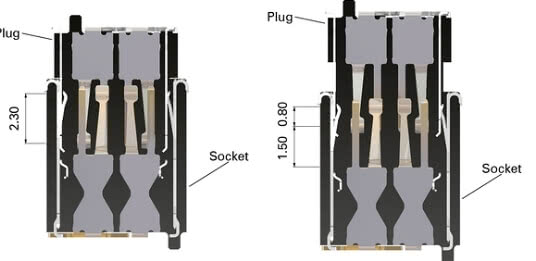

Üretici ept’nin çok kutuplu konektörleri (konnektör), sonuna kadar takılmak zorunda değildir. 2,3 mm’lik geçme aralığı sayesinde ept konektörleri uygulamalarınıza tam olarak uyum sağlar. Plug ve Socket, veri aktarımını etkilemeden 1,5 mm’lik bir aralık içinde değişken şekilde takılabilir. İhtiyaca göre 6,00 ila 21,00 mm arası kartlar arası mesafeler sağlanabilir.
kartlar arası mesafe, fişleri sonuna kadar takarak elde edilir. Mümkün olan en geniş mesafe için, Plug ve Socket'ı birbirine sadece 0,8 mm kadar takın. Bu temas alanı, hızlı ve güvenli bir bağlantı sağlamak için zaten yeterlidir.
PICMG Modblox7 standardına göre spesifikasyonlanmış Zero8 PCB konnektörü
ModBlox7, CPU, güç kaynağı ve I/O’lar gibi çeşitli işlevsel modüllerden oluşan modüler bir kutu PC’nin temel spesifikasyonunu tanımlar. Bu yeni, üreticiden bağımsız standart, kullanıcıların birbiriyle uyumlu işlevsel birimler sayesinde modüler tasarımda geniş bir cihaz kombinasyonu yelpazesini hayata geçirmelerine olanak tanır. PICMG®’nin amacı aynı zamanda maliyetleri düşürmek ve sürdürülebilirliği teşvik etmekti. PICMG®’nin yeni spesifikasyonu, mekanik yapı, modüler işlevsel birimler ve önceden tanımlanmış pin dizilimindeki konektörler (konnektör) aracılığıyla yapılan elektriksel bağlantıyı kapsamaktadır.
Bir Box-PC, bir kasadan, bir veya iki güç kaynağı ünitesinden ve her biri en fazla dört adet PCI-Express ile en fazla sekiz adet USB tabanlı I/O'ya sahip bir veya iki CPU'dan oluşur. Her modül ise ünitenin karmaşıklığına bağlı olarak en fazla üç adet üst üste yerleştirilmiş devre kartını içerebilir. Box PC’nin boyutları, yükseklik ve derinlik açısından önceden belirlenmiştir. Öte yandan ön genişlik, ünite sayısına bağlı olarak değişir. Bu üniteler ise her biri 1,4 inçlik bir veya daha fazla “slot”tan oluşabilir. On iki slot, maksimum 16,8 inç genişliğe kadar yan yana dizilebilir.
Modüler cihaz konfigürasyonu standardında, elbette tek tek modüllerin konektörler (konnektör) aracılığıyla elektriksel ve mekanik olarak birbirine bağlanmasına özel önem verilir. Box PC’lerin kullanım koşullarına uygun olarak, Zero8, SMT teknolojisine sahip, yüksek hıza uygun bir konektördür; bu konektör, kurulum sırasında muazzam bir sağlamlık sergilemekle kalmaz, aynı zamanda çalışma sırasında yüksek toleranslara ve olumsuz çevre koşullarına karşı olağanüstü bir dayanıklılığa da sahiptir. Bazı uygulamalarda, yedeklilik yoluyla arıza güvenliği sağlamak için ek bir konnektör’in kullanılması gerektiğinden, bir devre kartı üzerinde birden fazla konektörün aynı anda kullanılabilmesi de mümkün olmalıdır. Bu, takma sırasında yüksek bir kayma telafisi ve çalışma sırasında tolerans gerektirir. Zero8 devre kartı konektörü (PCB konnektörü), tüm bu özelliklere sahiptir.
Devre Kartı konnektörleri: En yüksek devre kartı bağlantı kalitesi için EMC (EMC) ekranlama

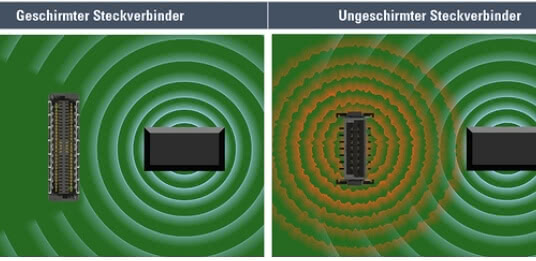

Kurulum yoğunluğu arttıkça, karşılıklı elektromanyetik etkileşim riski de artar. Bunu önlemek için, daha iyi elektromanyetik uyumluluk (EMC) özelliğine sahip, ekranlama konektörler (konnektör) kullanılır. Elektromanyetik uyumluluk (EMC), elektrikli bileşenlerin ve uygulamaların kesintisiz çalışması için belirleyicidir.

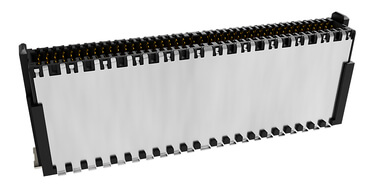

Zero8 Board-to-Board konektörlerimiz, her iki tarafta da ekranlama özelliğine sahiptir ve bu da optimum EMC değerleri sağlar. Böylelikle, neredeyse her ortamda parazitsiz veri aktarımı garanti edilir. Kullanılan ekranlama malzemesi, özellikle elektromanyetik uyumluluk (EMC) konusunda yüksek gereksinimleri olan bileşenler için uygundur. Böylece, maksimum 10 pikohenry’lik bir karşılıklı endüktans (koppeling) garanti edilir. Bu da Zero8 serisindeki devre kartı konnektörlerini, Endüstri 4.0 ve Nesnelerin İnterneti (IoT) uygulamaları için en uygun seçim haline getirir.

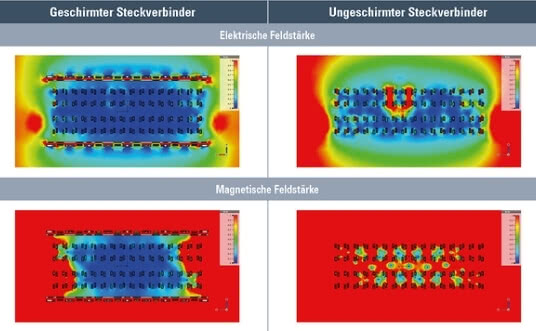

Geniş alanlı ekranlama konsepti, her iki devre kartındaki çoklu temas noktaları aracılığıyla parazit akımlarını toprak bağlantısı'e doğru güvenilir bir şekilde yönlendirir. Elektrik ve manyetik alan şiddetinin devre kartı konnektörleri üzerindeki etkileri, karşılıklı endüktans (karşılıklı endüktans) aracılığıyla net bir şekilde simüle edilebilir. Tersine, konnektör'in parazit kaynağı olarak işlev görebileceği durumlarda, komşu bileşenler ve parçalar etkili bir şekilde korunur.
Uygulamanıza özel, tam uyumlu ve kişiye özel konnektör'larınızı üretiyoruz.

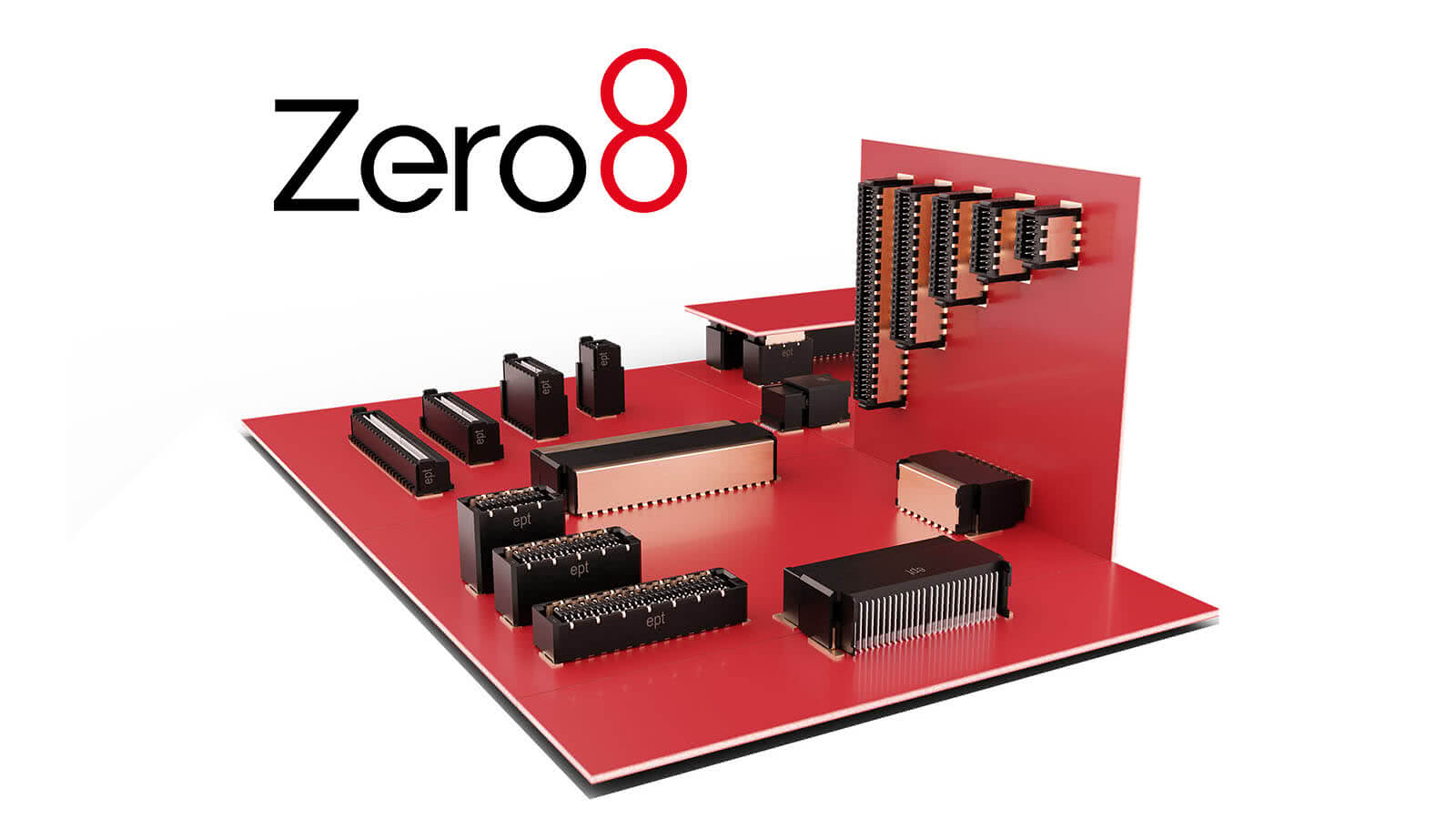

Endüstriyel uygulamalar için Zero8 SMT devre kartı konnektörleri
Sağlam ve güvenilir temas sağlayan, ekranlama bir SMT arıyor musunuz? Üstelik bireysel ihtiyaçlarınıza göre ölçeklenebilir olanı mı?
0,8 mm pin aralığı'li Zero8 PCB konnektörü ürün ailemiz, zorlu endüstriyel uygulamalar için geliştirilmiştir ve en yüksek ölçeklenebilirliği sunar.

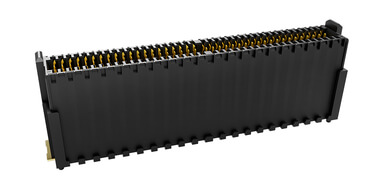

SMT'in tip, pin sayısı ve istifleme yüksekliği özelliklerini bireysel gereksinimlerinize göre serbestçe uyarlayabilirsiniz. PCB konnektörü'larımız 16 Gbit/s'lik bir veri aktarım hızı garanti eder. Leiterplatten bağlantısı paralel, 90 derece dik veya yatay olarak gerçekleştirilebilir. Socket ve Plug'ı düşük, orta ve yüksek tipte (high-profile) ve açılı modellerde sunuyoruz; Plug ayrıca x-high-profile tip'da da mevcuttur.
Farklı montaj yükseklikleri sayesinde, Zero8 karttan-karta konnektörleriyle 6,00 ila 21,00 mm arası kartlar arası mesafe elde edebilirsiniz. ept-konnektör konnektörlerini 12 pimli ila 80 pimli versiyonlarda temin edebilirsiniz. Dahası da var: ekranlama konusunda da seçim hakkınız var! ekranlama mi, ekranlama mi? Yoksa sadece bir tarafı ekranlama mi? Karar size kalmış. Zero8 konnektör çiftinin tümü, ister konnektör ister ekranlama olsun, birbirleriyle uyumlu ve serbestçe birleştirilebilir.
SSS: Zero8 SMT-Leiterplattensteckverbindern hakkında sorular ve cevaplar
Zero8 SMT devre kartı konnektörleri nasıl işlenebilir?Zero8 SMT-Steckverbindern ile devre kartları birbirine hangi yöntemlerle bağlanabilir?Zero8 konektörleriyle hangi akımlar iletilebilir?Yeni bağlantı konseptinin öne çıkan özellikleri nelerdir?ScaleX teknolojisi neyi temsil ediyor?Zero8 SMT-konnektör ürünleri hangi veri aktarım hızları için uygundur?Ekranlı model hangi uygulamalar için uygundur?Zero8'in bağlantı konsepti, benim uygulamamdaki toleransları telafi ediyor mu?
Zero8 SMT devre kartı konnektörleri nasıl işlenebilir?
Zero8 konektör sistemi, Yüzey Montaj Teknolojisi (SMT) ile işlenir ve bu sayede doğrudan devre kartlarına lehimlenir. konnektör'ler standart olarak tape and reel ambalajında teslim edilir; bu da Pick-and-Place yöntemi ile tam otomatik işlemeyi mümkün kılar. Zero8 konektörlerinin alt tarafındaki konumlandırma pimi, devre kartı üzerinde hassas bir konumlandırmayı garanti eder. ept ayrıca, işleme sırasında güvenilir lehimlemeyi sağlamak için kontakların maksimum 0,1 mm'lik koplanaritesini garanti eder.
Zero8 SMT-Steckverbindern ile devre kartları birbirine hangi yöntemlerle bağlanabilir?
Zero8-konnektör ailesi'in farklı tipleri, 6 ile 21 mm arasındaki istifleme yüksekliklerinde paralel düzenlemede olduğu gibi, yatay veya 90 derece açılı düzenlemede de devre kartlarının birbirine bağlanmasını mümkün kılar.
Zero8 konektörleriyle hangi akımlar iletilebilir?
Mükemmel iletkenlik değerlerine sahip yüksek kaliteli bakır alaşımı sayesinde, 50 pimli bir konnektör'de 20° C ortam sıcaklığında 1,7 A'ya kadar akım akışı mümkündür. Bu değerler genellikle en az 1,27 mm pin aralığı'a sahip konnektörlerde elde edilir.
Yeni bağlantı konseptinin öne çıkan özellikleri nelerdir?
Her bir fiş çifti (Plug veya Socket), hem bıçak hem de dişi kontak içerir. Bu çift temas, endüstriyel ortamda güvenli ve gaz geçirmez bir temas sağlar ve şok, titreşim, termal döngüler, zararlı gazlar gibi dış etkenlere karşı dayanıklıdır. Yüksek kaliteli yüzeylere sahip homojen haddelenmiş yüzey üzerindeki temas sayesinde en az 500 takma-çıkarma döngüsü garanti edilir ve mikro hareketler sırasında yüzeydeki aşınma azaltılır.
ScaleX teknolojisi neyi temsil ediyor?
ScaleX teknoloji markası, konektör sisteminin uygulamadaki ölçeklenebilirliğini ve kontak teknolojisinin avantajlarını tanımlar:
Çift taraflı kontak sistemi
sayesinde güvenilir mekanik ve elektriksel bağlantılar Esnek cihaz tasarımı: yüksek etkin geçme uzunluğu özelliğine sahip çeşitli pin sayısı, tipler ve istifleme yükseklikleri
Çeşitlilik: ekranlı ve ekransız versiyonlarda
karttan-karta konnektör Sağlamlık: Yüksek tolerans telafisi ve kontakların
korunması için bağlantı teknolojisi 16 Gbit/s'ye kadar veri hızları: yüksek EMC koruması için isteğe bağlı olarak kapalı ekran konseptiyle
Zero8 SMT-konnektör ürünleri hangi veri aktarım hızları için uygundur?
konnektör-sistemi Zero8 ile 16 Gbit/s hızında yapılan simülasyonlar, olağanüstü bir sinyal bütünlüğü göstermektedir. S-parametresi adresindeki veriler, uygulama simülasyonlarınız için sağlanabilir; bu konuda lütfen sales@ept.de adresinden bizimle iletişime geçin.
Ekranlı model hangi uygulamalar için uygundur?
Ekranlama konsepti, endüstriyel kullanımda optimum elektromanyetik uyumluluk (EMC) sağlar ve parazit kaynağı ve/veya parazit alıcısı olarak sınıflandırılan, dahili yüksek hızlı veri aktarımına sahip tüm cihazlar için uygundur: Frekans dönüştürücüler, güç kaynakları, UPS sistemleri, elektrikli tahrik sistemleri, şalt cihazları, kontrol sistemleri, IO sistemleri, tıbbi cihazlar, ölçüm teknolojisi, iletişim sistemleri, ağ teknolojisi, sensörler, video aktarım cihazları.
Zero8'in bağlantı konsepti, benim uygulamamdaki toleransları telafi ediyor mu?

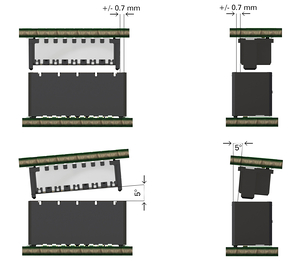

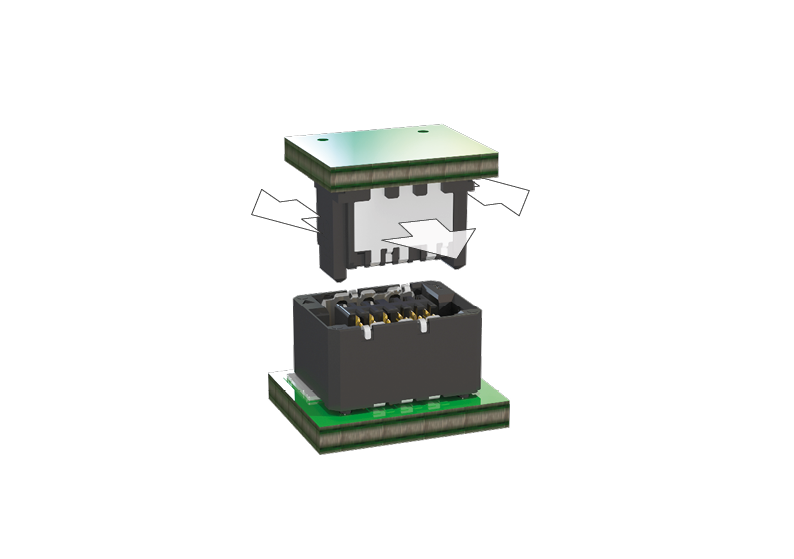

Yeni geliştirilen bağlantı konsepti, kurulum sırasında yüksek bir tolerans dengelemesi (tolerans telafisi) sağlar (5°'ye kadar açısal kaçıklık, ± 0,7 mm'lik radyal kaçıklık) ve takılı durumda bile cihaz tarafındaki ± 0,4 mm'lik x ve y yönündeki toleransları ve 1,5 mm'lik z yönündeki toleransları dengeler.
