flexilink devre kartı konektörü
flexilinkjumper, çok yönlü kullanım imkanı sunan, takılabilir olmayan bir devre kartı konektörüdür; yerden tasarruf sağlayan tasarımı ve aynı zamanda pin başına 11 amperlik yüksek akım taşıma kapasitesiyle dikkat çekmektedir.
Flexilinkjumper'da olduğu gibi, flexilinkb-t-b de presleme tekniği sayesinde darbe ve titreşim gibi mekanik yükler altında güvenli bağlantı sağlar.
Filtreler
karttan karta

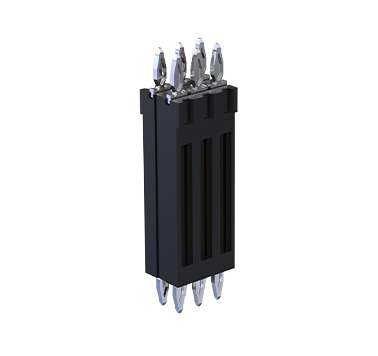

flexilink b-t-b, 5 mm yükseklik Ürün no. 990-52XNN050-110
5 mm yükseklik, iki aşamalı presleme işlemi için, 1 - 3 kontak sırası, Yer ve maliyet tasarrufu, ara parçalarının yerini alır, Ürün kodu: X = sıra sayısı, NN = sıra başına kutup sayısı, Sorularınız için lütfen satış departmanımızla iletişime geçin.
Paralel
Pres-fit teknolojisi
Güç
Sağlam

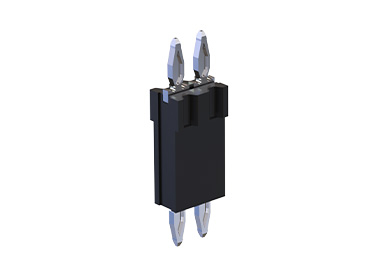

flexilink b-t-b, 10 mm yükseklik Ürün no. 990-52XNN100-110
10 mm yükseklik, iki aşamalı presleme işlemi için, 1 - 3 kontak sırası, Yer ve maliyet tasarrufu, ara parçalarının yerini alır, Ürün kodu: X = sıra sayısı, NN = sıra başına kutup sayısı, Sorularınız için lütfen satış departmanımızla iletişime geçin.
Paralel
Pres-fit teknolojisi
Güç
Sağlam

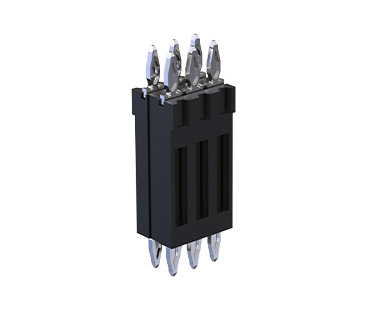

flexilink b-t-b, 15 mm yükseklik Ürün no. 990-52XNN150-110
15 mm yükseklik, iki aşamalı presleme işlemi için, 1 - 3 kontak sırası, Yer ve maliyet tasarrufu, ara parçalarının yerini alır, Ürün kodu: X = sıra sayısı, NN = sıra başına kutup sayısı, Sorularınız için lütfen satış departmanımızla iletişime geçin.
Paralel
Pres-fit teknolojisi
Güç
Sağlam

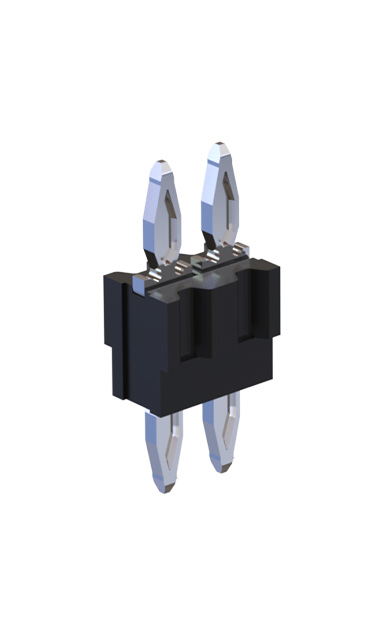

flexilink b-t-b, 20 mm yükseklik Ürün no. 990-52XNN200-110
20 mm yükseklik, iki aşamalı presleme işlemi için, 1 - 3 kontak sırası, Yer ve maliyet tasarrufu, ara parçalarının yerini alır, Ürün kodu: X = sıra sayısı, NN = sıra başına kutup sayısı, Sorularınız için lütfen satış departmanımızla iletişime geçin.
Paralel
Pres-fit teknolojisi
Güç
Sağlam

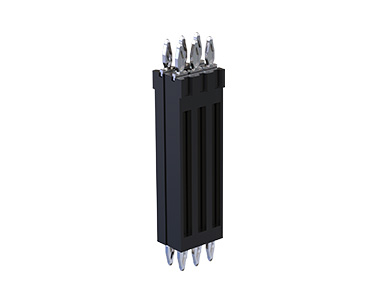

flexilink b-t-b, 25 mm yükseklik Ürün no. 990-52XNN250-110
25 mm yükseklik, iki aşamalı presleme işlemi için, 1 - 3 kontak sırası, Yer ve maliyet tasarrufu, ara parçalarının yerini alır, Ürün kodu: X = sıra sayısı, NN = sıra başına kutup sayısı, Sorularınız için lütfen satış departmanımızla iletişime geçin.
Paralel
Pres-fit teknolojisi
Güç
Sağlam
bağlantı teli

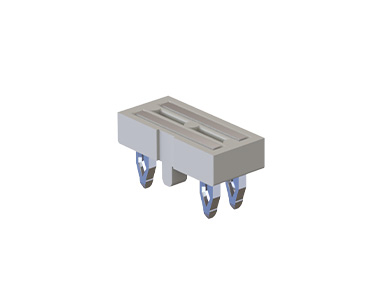

flexilink atlama kablosu, 2 kontaklı Ürün no. 991-500200-11
2 bağlantı, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

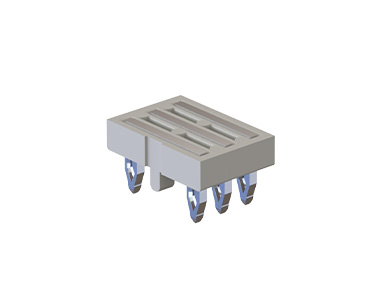

flexilink atlama kablosu, 3 kontaklı Ürün no. 991-500300-11
3 bağlantı, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

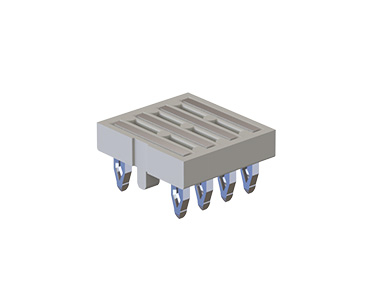

flexilink atlama kablosu, 4 kontaklı Ürün no. 991-500400-11
4 bağlantı, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

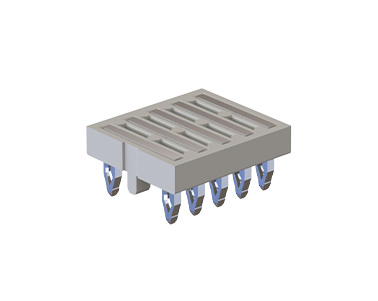

flexilink atlama kablosu, 5 konektörlü Ürün no. 991-500500-11
5 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

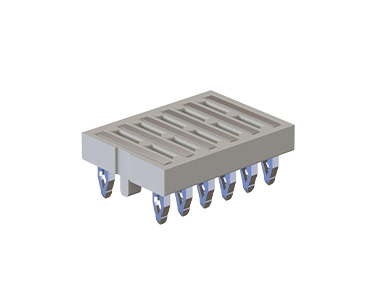

flexilink atlama kablosu, 6 konektörlü Ürün no. 991-500600-11
6 bağlantı, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

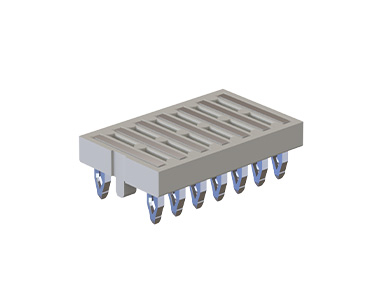

flexilink atlama kablosu, 7 kontaklı Ürün no. 991-500700-11
7 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

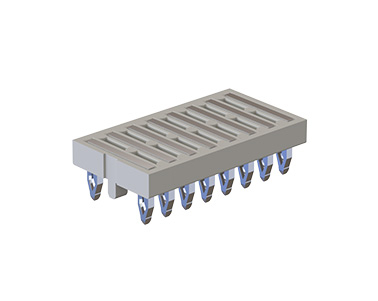

flexilink atlama kablosu, 8 kontaklı Ürün no. 991-500800-11
8 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

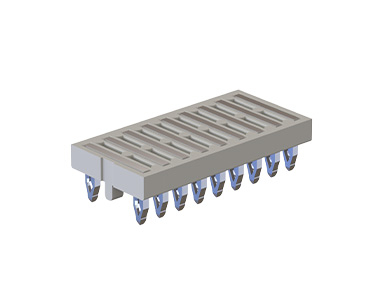

flexilink atlama kablosu, 9 kontaklı Ürün no. 991-500900-11
9 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

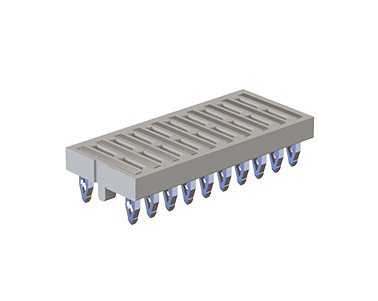

flexilink atlama kablosu, 10 kontaklı Ürün no. 991-501000-11
10 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

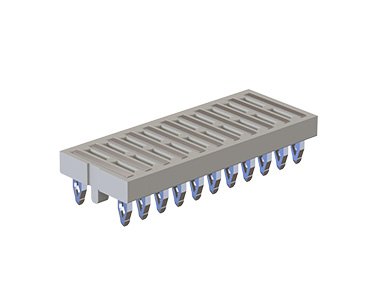

flexilink atlama kablosu, 11 kontaklı Ürün no. 991-501100-11
11 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

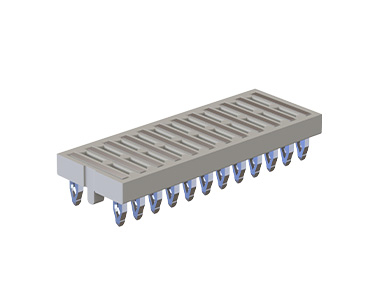

flexilink atlama kablosu, 12 kontaklı Ürün no. 991-501200-11
12 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

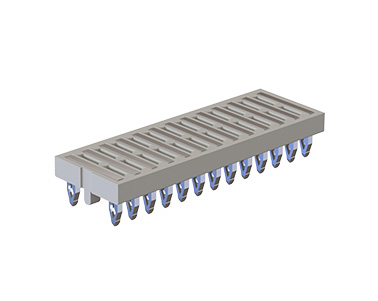

flexilink atlama kablosu, 13 kontaklı Ürün no. 991-501300-11
13 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

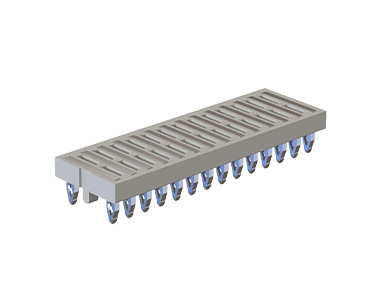

flexilink atlama kablosu, 14 kontaklı Ürün no. 991-501400-11
14 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç

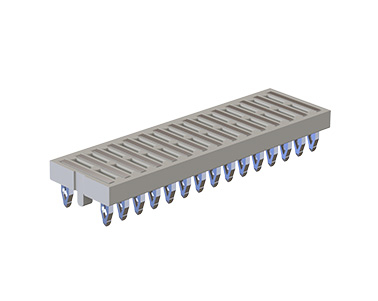

flexilink atlama kablosu, 15 kontaklı Ürün no. 991-501500-11
15 kişi, 11 A akım taşıma kapasitesi, az yer kaplar, Lehimleme gerektirmeyen kolay işleme, 2 veya 4 mm aralıklarla esnek bir şekilde donatılabilir
Yatay
Pres-fit teknolojisi
Güç
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
flexilink: Genel Bakış
Presleme teknolojisiyle üretilen devre kartı konektörleri
Yüksek anahtarlama akımları gerektiren uygulamalar için sağlam bir bağlantı sağlayan ürünümüz, presleme teknolojisiyle üretilen dayanıklı konektör flexilink'tir.
Flexilink iki farklı modelde sunulmaktadır: - Yatay devre
kartı
bağlantıları için flexilinkjumper - Paralel devre kartı bağlantıları için flexilinkb-t-b
Flexilink iki farklı modelde sunulmaktadır: - Yatay devre
kartı
bağlantıları için flexilinkjumper - Paralel devre kartı bağlantıları için flexilinkb-t-b
Yatay devre kartı bağlantıları için flexilinkjumper: Yer tasarrufu sağlayan tasarımı ve aynı zamanda
yüksek akım taşıma kapasitesiyle dikkat çekiyor. 1 milimetrelik devre kartı aralığı ve devre kartı üzerinde sadece 3,8 milimetrelik yer ihtiyacı, maksimum alan kullanımı ve konektörün çok yönlü kullanımını mümkün kılar; örneğin LED devre kartlarının birbirine bağlanması için. Devre kartı konektörünün yüksekliği sadece 2 milimetredir.
yüksek akım taşıma kapasitesiyle dikkat çekiyor. 1 milimetrelik devre kartı aralığı ve devre kartı üzerinde sadece 3,8 milimetrelik yer ihtiyacı, maksimum alan kullanımı ve konektörün çok yönlü kullanımını mümkün kılar; örneğin LED devre kartlarının birbirine bağlanması için. Devre kartı konektörünün yüksekliği sadece 2 milimetredir.

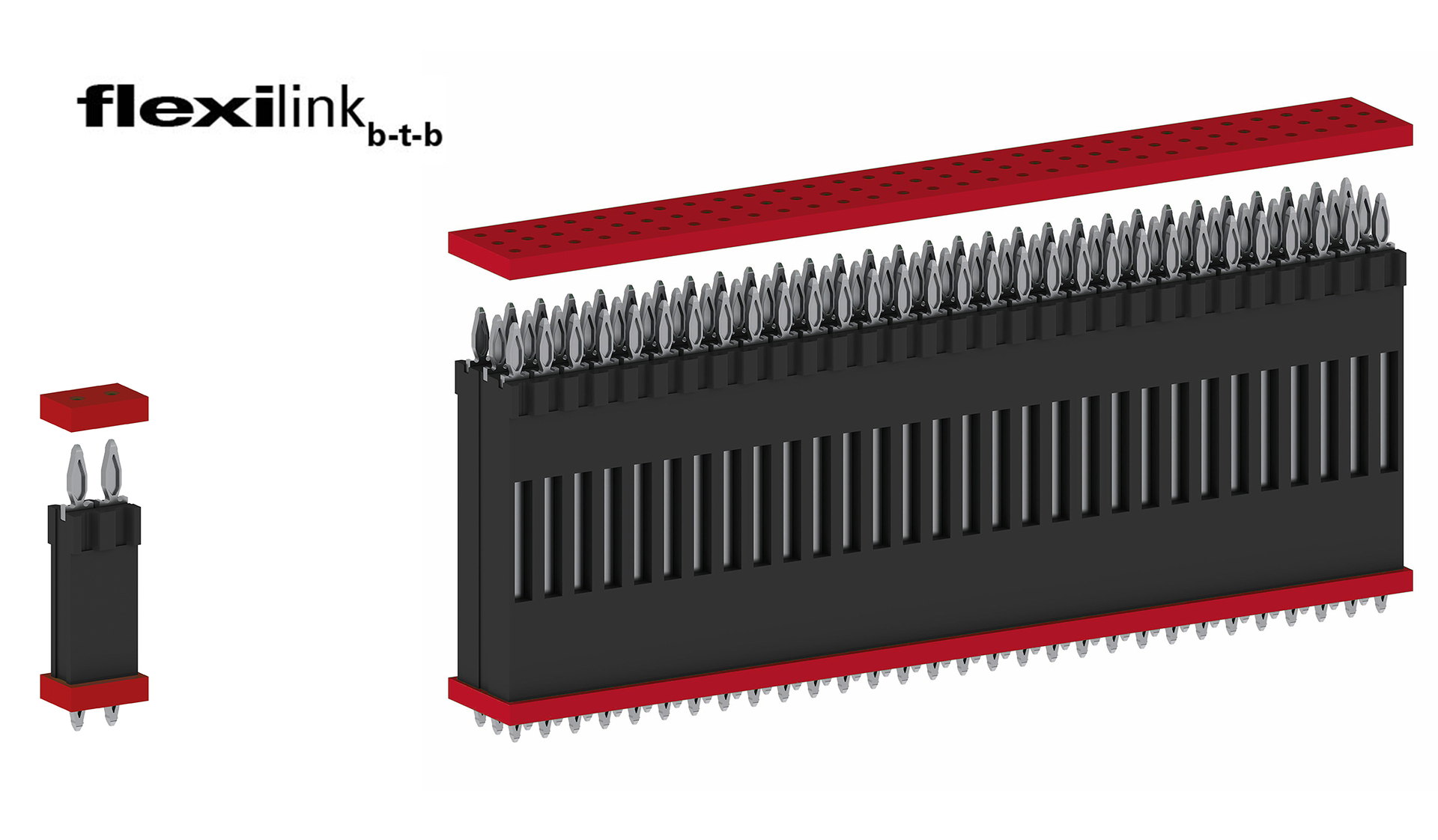

Paralel devre kartı bağlantıları için flexilinkb-t-b: 2,54 mm aralıklı
flexilinkb-t-b konektörü, presleme tekniği ile yüksek kaliteli bir devre kartı bağlantısı sağlar. Hiçbir kontak geçişi akım taşıma kapasitesini sınırlamadığından, bu çift taraflı konektör yüksek anahtarlama akımları için İDEAL çözümdür.
Belirgin avantaj: Tek bir bileşenle hem mekanik hem de elektriksel bağlantı kurulur. Ara parçalara gerek yoktur – bu sayede sadece devre kartında yer kazanmakla kalmaz, aynı zamanda maliyetlerden de tasarruf edersiniz.
flexilinkb-t-b, ihtiyaçlarınıza göre uyarlanır: flexilinkb-t-b'yi 5 ila 25 milimetre arası devre kartı mesafeleri için seçebilir ve farklı sıra ve kutup sayılarını birbiriyle kombinleyebilirsiniz.
flexilinkb-t-b konektörü, presleme tekniği ile yüksek kaliteli bir devre kartı bağlantısı sağlar. Hiçbir kontak geçişi akım taşıma kapasitesini sınırlamadığından, bu çift taraflı konektör yüksek anahtarlama akımları için İDEAL çözümdür.
Belirgin avantaj: Tek bir bileşenle hem mekanik hem de elektriksel bağlantı kurulur. Ara parçalara gerek yoktur – bu sayede sadece devre kartında yer kazanmakla kalmaz, aynı zamanda maliyetlerden de tasarruf edersiniz.
flexilinkb-t-b, ihtiyaçlarınıza göre uyarlanır: flexilinkb-t-b'yi 5 ila 25 milimetre arası devre kartı mesafeleri için seçebilir ve farklı sıra ve kutup sayılarını birbiriyle kombinleyebilirsiniz.
Uygulamanıza özel, tam uyumlu konektörlerinizi üretiyoruz.
Şimdi özel konektör talebinde bulunun
- diğer kutup sayıları
- diğer yığın yükseklikleri
- alternatif kontak kaplamaları
Şimdi özel konektör talebinde bulunun

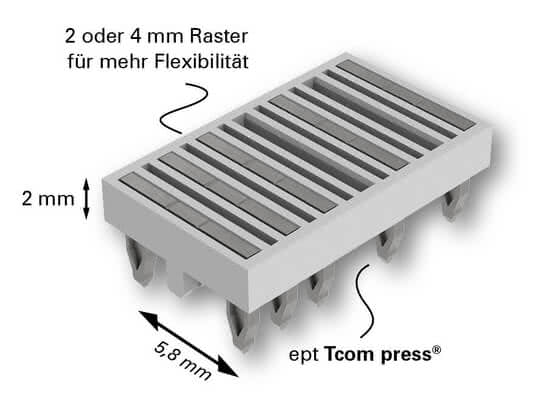

flexilink jumper devre kartı konektörünün özellikleri
flexilinkjumper, esnek kullanım imkanı sunan, takılabilir olmayan bir devre kartı konnektörüdür; yerden tasarruf sağlayan tasarımı ve aynı zamanda pin başına 11 amperlik yüksek akım taşıma kapasitesiyle dikkat çeker. 2 veya 4 milimetrelik değişken aralık seçeneğine sahiptir ve 2 ila 15 adet kontak köprüsü sunar. Bu sayede devre kartları arasındaki mesafeleri tamamen istediğiniz gibi ayarlayabilirsiniz. Bu sayede, bina, otomasyon ve otomotiv elektroniğindeki LED şeritleri gibi uygulamalar için özellikle uygundur. Darbe ve titreşim gibi güçlü mekanik yüklemelere mükemmel bir şekilde dayanır. Zahmetli bir lehimleme işlemi gerekmez – flexilinkjumper, presleme tekniği sayesinde iki veya daha fazla devre kartının kolayca bağlanmasını sağlar.
Flexilink jumper özellikleri
- 2 ila 4 milimetre arasında
- değişken aralık 2 ila 15 bağlantı köprüsü Pin
- başına 11 A'ya kadar
- akım taşıma kapasitesi Yer ve maliyet tasarrufu; ara parçaların yerini alır
- Bağlantı için tek bir
- bileşen yeterlidir Yüksek mekanik yükleri, darbe ve titreşime dayanıklıdır Presleme sayesinde
- lehimleme işlemi
- ortadan kalkar Kartlara özel aralık ayarı mümkündür
- Presleme bölgesi Tcom press®
Uygulamalar
- Bina, otomasyon ve otomotiv teknolojilerinde
- LED; tahrik teknolojisi
- ; sensör teknolojisi
flexilink b-t-b devre kartı konektörünün özellikleri
Flexilinkjumper'da olduğu gibi, flexilinkb-t-b de presleme teknolojisi sayesinde darbe ve titreşim gibi mekanik yükler altında güvenli temas sağlar. Flexilinkb-t-b, uygulamanıza göre esnek bir şekilde uyarlanabilir: Flexilinkb-t-b'nizi yükseklik, sıra sayısı ve kontaklar açısından yapılandırın. Bir ila üç kontak sırası, iki ila doksan pin ve 5 ila 25 milimetre arasında devre kartı aralıkları mümkündür. Her pin, 11 ampere kadar akım taşıma kapasitesine sahiptir. Bu sayede flexilinkb-t-b, özellikle yüksek akım uygulamaları için uygundur ve kalın bakır devre kartları kullanılan standart uygulamalarda maksimum performansını gösterir.

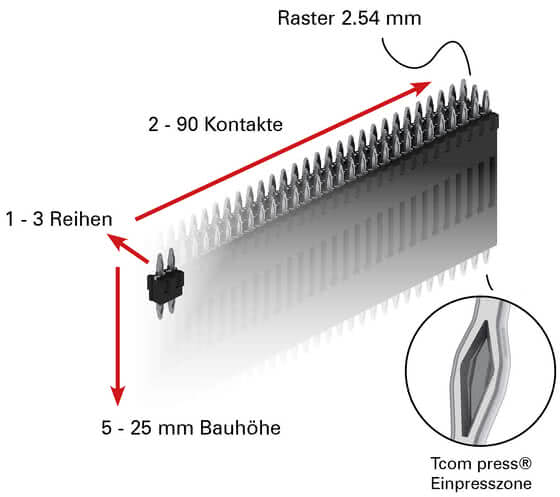

B2B Özellikleri
- Pim başına 11 A'ya kadar
- akım taşıma kapasitesi 2 ila 90 kontak
- 5 ila 25 mm montaj yüksekliği
- 1 ila 3 sıra
- Yer ve maliyet tasarrufu, ara parçaların yerini alır
- Bağlantı için tek bir bileşen yeterlidir Şok ve
- titreşimde yüksek mekanik
- dayanıklılık Lehimleme işlemi gerekmez - Presleme tekniği
- Presleme bölgesi Tcom press®
Uygulamalar
Takım tezgahları
Tarım teknolojisi
Otomotiv Endüstrisi
İç lojistik
Kaldırma ve vinç teknolojisi
Tahrik teknolojisi
Tarım teknolojisi
Otomotiv Endüstrisi
İç lojistik
Kaldırma ve vinç teknolojisi
Tahrik teknolojisi
SSS: flexilink devre kartı konektörleri hakkında sorular ve cevaplar
Flexilink'i daha kalın bir bakır tabana da presleyebilir miyiz? flexilink'te neden minimum sipariş miktarı var?
Flexilink'i daha kalın bir bakır tabana da presleyebilir miyiz?
Evet, flexilink kalın bakırlı devre kartlarına mükemmel bir şekilde preslenebilir.
flexilink'te neden minimum sipariş miktarı var?
Asgari sipariş miktarları, yoğun danışmanlık çalışmaları, karmaşık makine teknolojisi ve presin kurulumunun yüksek maliyetinden kaynaklanmaktadır.
Görüşler
Müşterilerimizin gizlilik konusundaki isteklerine saygı duyduğumuzdan, aşağıda kaynaklara yer vermiyoruz. Ancak bu ifadelerin
doğruluğunu koşulsuz olarak garanti ediyoruz.
doğruluğunu koşulsuz olarak garanti ediyoruz.
ept'nin flexilinks ürünü sayesinde yer sıkıntımızı çözebildik ve yeni ürünümüzü zamanında piyasaya sürebildik.
ept'nin gaz geçirmez sıkıştırma bölgesi sayesinde, kalıplanmış montajlarda bile kontak kesintisi yaşanmayacağından emin olmak için flexilink'i kullanabildik.
Flexilink sayesinde, tam olarak ihtiyacımız olan devre kartı aralıklarını sağlayabiliyoruz.
Şok ve titreşime maruz kalan aşırı yük koşullarında yaptığımız testlerde Flexilink ile en iyi sonuçları elde ettik: Flexilink pimleri ile devre kartı delik geçme bağlantıları arasındaki bağlantı noktalarında hiçbir temas kesintisi yaşanmadı!
Flexilink sayesinde, devre kartlarını birbirine güvenilir bir şekilde bağlamak için iki parça yerine sadece bir parça yeterlidir.
