28 Gbit/s'ye kadar yüksek hızlı doğrudan konektör bağlantıları
Özellikler
- Doğrudan konektörler
- 20 ila 200 kontak
- 28 Gbit/s veri aktarım hızı
- 3,2 A akım taşıma kapasitesi
- 500 takma döngüsü Tape & Reel
- ve tepsi
- ambalajlı 1,60 mm alt kart kalınlığı
Uygulamalar
- Gömülü Sistemler,
- Endüstriyel Otomasyon
- , Veri İletişimi
EC.8: Genel Bakış
EC.8 - düz
EC.8 tam 20p Ürün no. 408-52020-000-11
EC.8 tam 40p Ürün no. 408-52040-000-11
EC.8 tam 60p Ürün no. 408-52060-000-11
EC.8 tam 60p Ürün no. 408-52060-100-11
EC.8 tam 80 puan Ürün no. 408-52080-100-11
EC.8 tam 100 puan Ürün no. 408-52100-100-11
EC.8 düz 120p Ürün no. 408-52120-100-11
EC.8, tam 140p Ürün no. 408-52140-100-11
EC.8, tam 160p Ürün no. 408-52160-100-12
EC.8 tam 180p Ürün no. 408-52180-100-12
EC.8 tam 200p Ürün no. 408-52200-100-12
EC.8 tam 200p Ürün no. 408-52200-103-12
Diğer direk sayıları? Diğer istifleme yükseklikleri? Alternatif temas kaplamaları? Özelleştirilmiş varyantlar? Gecikmeli kontaklar?
EC.8: Yüksek Hızlı Doğrudan Bağlantı Sistemi
konektörlerin aksine, doğrudan konektörlerde yön değişiklikleri, yansımalar ve kesit değişiklikleri gibi çeşitli engeller en aza indirgenir; bu da net bir sinyal iletimi sağlar.
Yüksek hız özelliklerine ilişkin ayrıntılı bir rapor ve kendi tasarımınızı simüle etmek için S parametreleri talep üzerine temin edilebilir: sales@ept.de
Özet bilgi
parçaları birleştirirken merkez ve açı kaymalarını telafi etmek için
ek kartın doğru şekilde takılmasını sağlamak için
işleme sırasında hatasız lehimleme
Takılabilir kart için dönme önleme ve tolerans dengeleme
fişin kart üzerinde dönmesini önler
- diğer kutup sayıları
- diğer yığın yükseklikleri
- alternatif kontak kaplamaları
Şimdi özel konektör talebinde bulunun
Doğrudan fişler ve konektör çiftleri

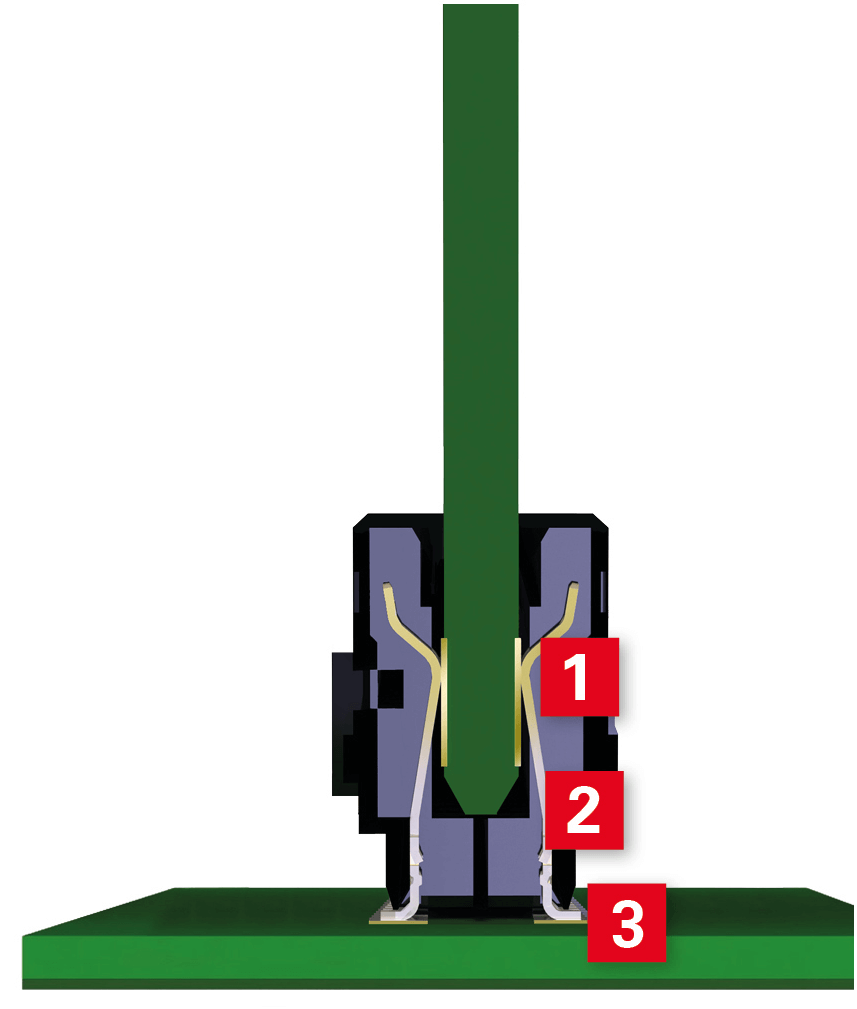

[1] R kontak geçişi
[2] R kontak
[3] R bağlantı alanı

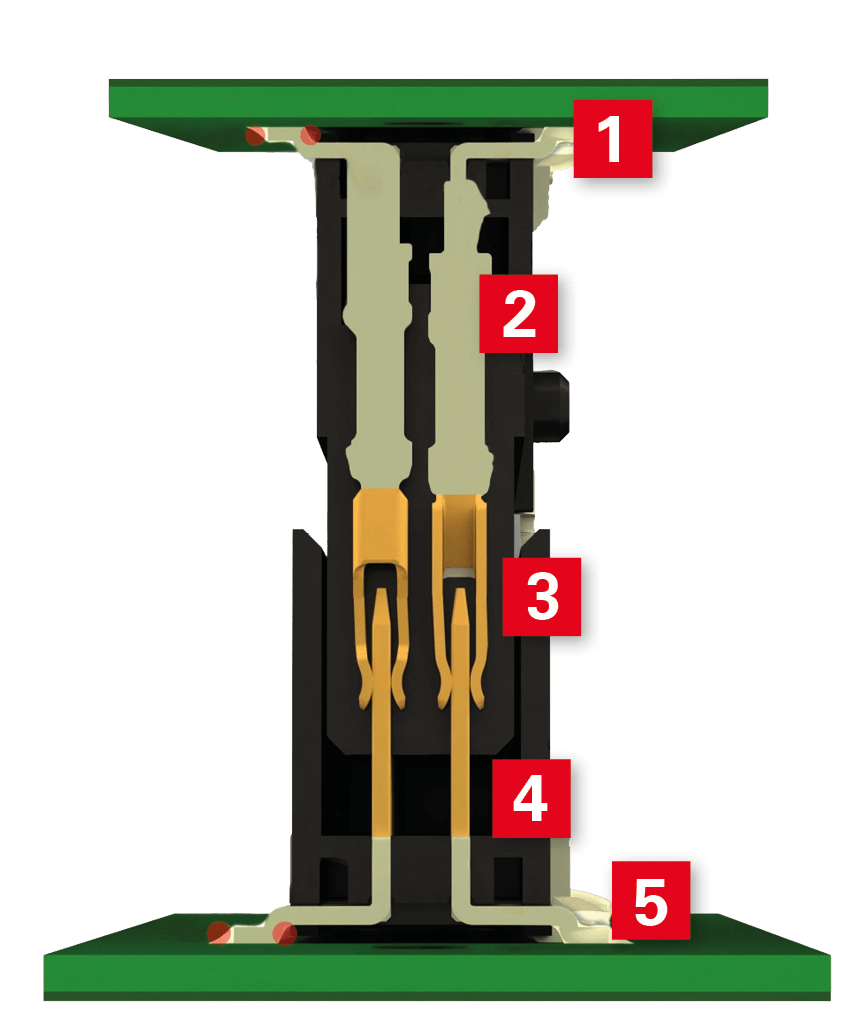

[1] R bağlantı bölgesi
[2] R kontak
[3] R kontak geçişi
[4] R kontak
[5] R bağlantı bölgesi
Toleranslar

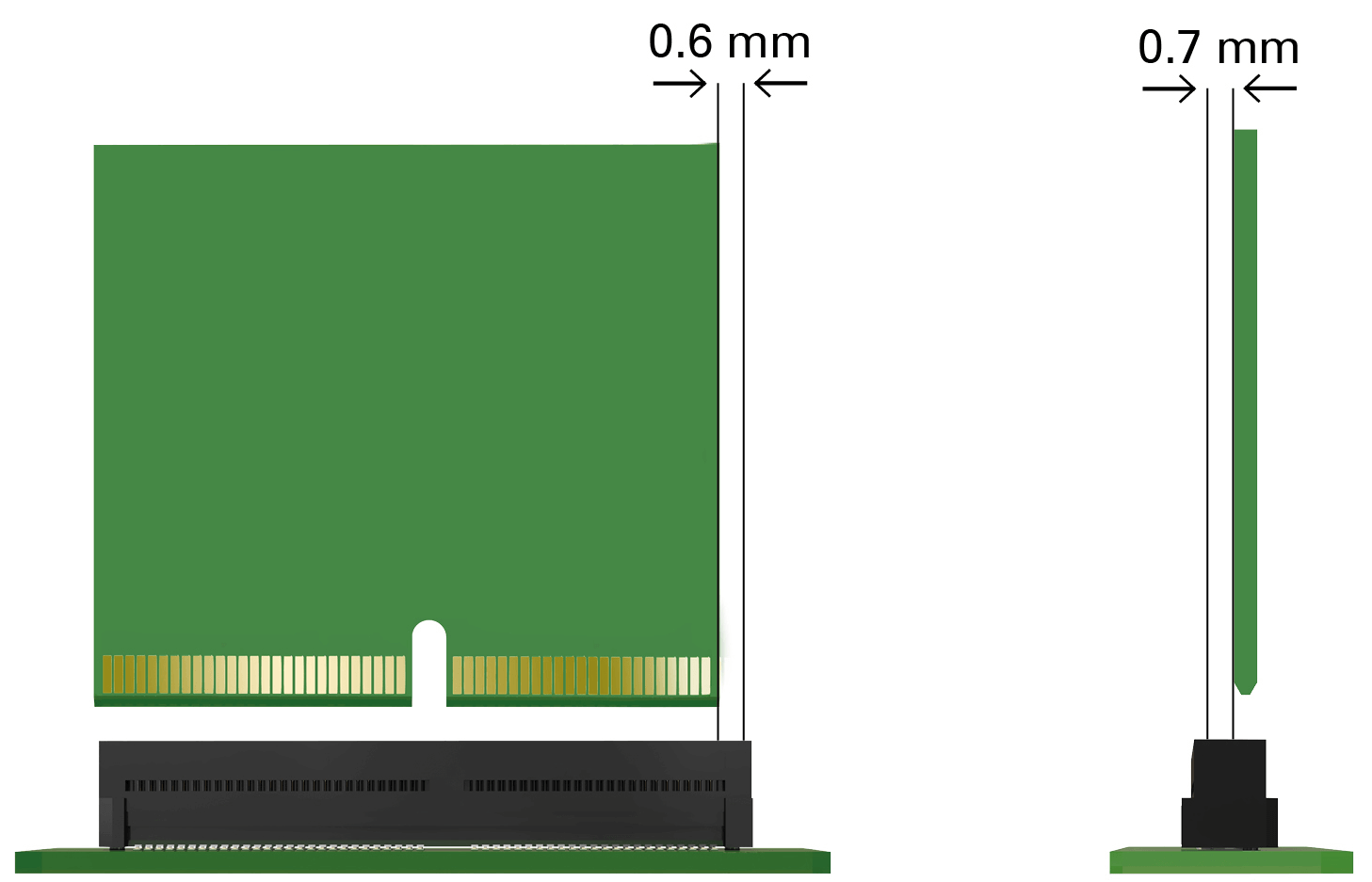

Kayması İzin Verilen Merkez Kayması Toleransları
EC.8 Doğrudan Konektörler, takma işlemi sırasında uzunlamasına eksende 0,6 mm ve enine eksende 0,7 mm'lik bir kaymayı tolere eder.

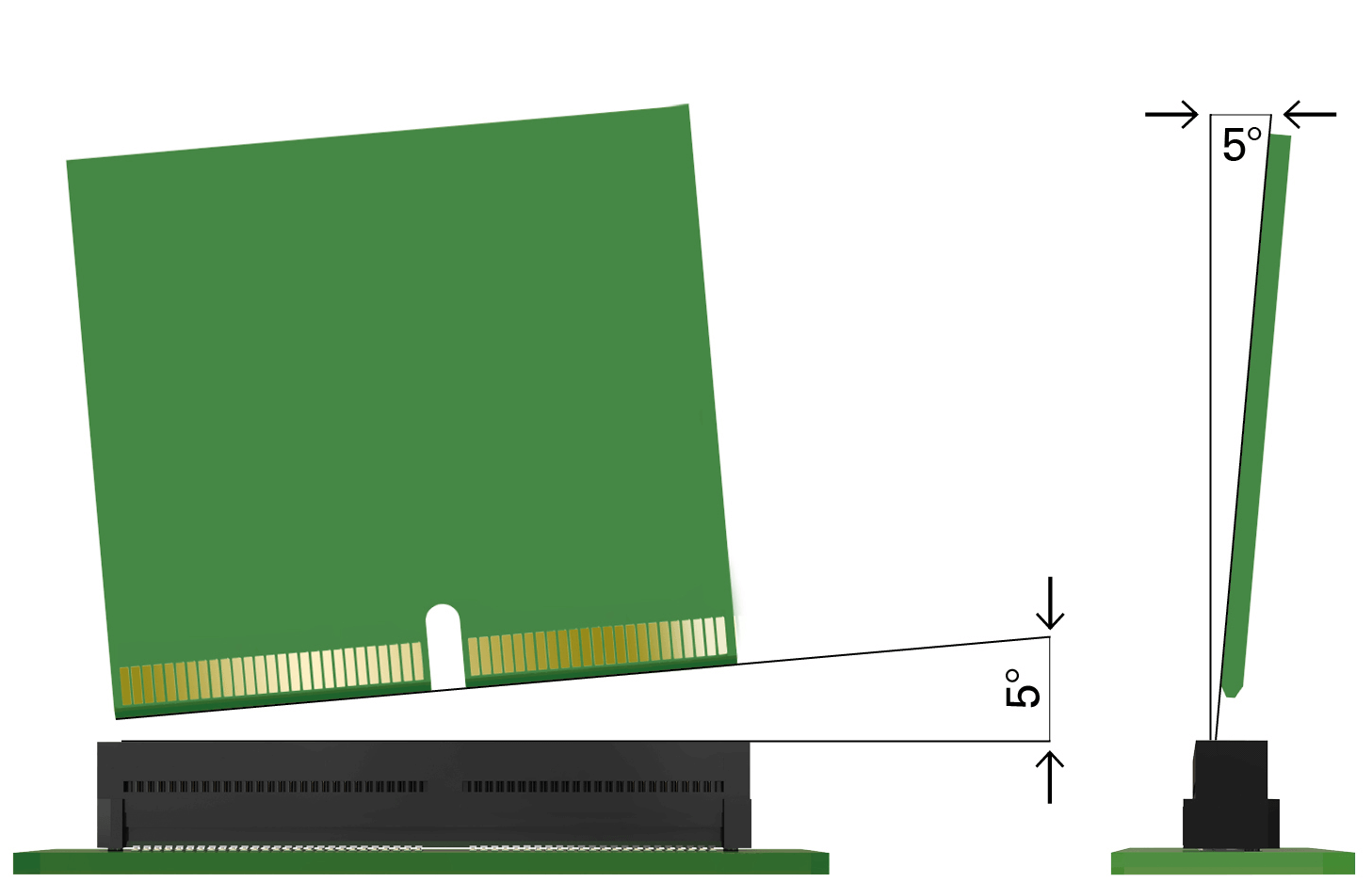

Açısal Kayma İzin
Verilen Açısal Kayma Toleransları EC.8 doğrudan konektörlerinde, bağlanan kart EC.8 konektörüne uzunlamasına ve enine eksenlerde 5°'ye kadar eğik olarak takılabilir.

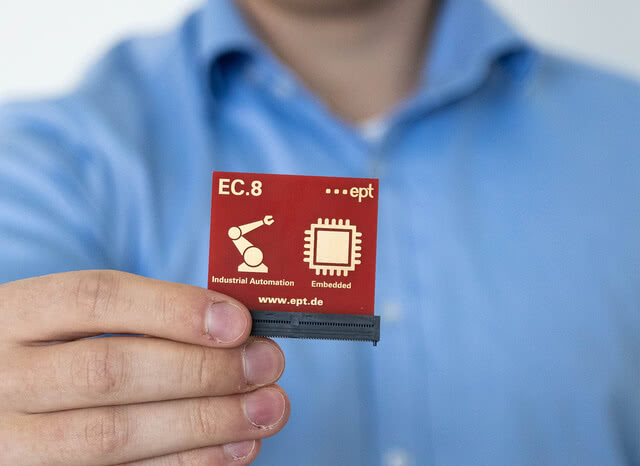

EC.8 SMT doğrudan takılabilir konektör, 0,8 mm aralık
8 modelimiz, tasarımından dolayı zaten bir yüksek hız uzmanıdır ve size 28 Gbit/s'ye varan aktarım hızları sunar. Endüstri 4.0'ın modern uygulamaları ve Nesnelerin İnterneti, Bulut veya Kenar Bilişim gibi alanları için tam da doğru seçimdir.
Doğrudan konektör, yüksek veri aktarım hızının yanı sıra aşağıdaki avantajları da sunar: Bir devre kartına doğrudan
temas edilmesi sayesinde yer ve kaynak tasarrufu sağlanır. Çünkü bağlantı şeridinin malzeme maliyetleri ve montaj masrafları tamamen ortadan kalkar. Teknik avantaj, sinyale etki edebilecek dirençlerin ve etkilerin azaltılmasından kaynaklanmaktadır. Her uygulama için uygun
direkt konektörü sunmak amacıyla, EC.8 ürünümüz endüstride kendini kanıtlamış 0,8 mm aralıkta, 20 ila 200 sinyal pini arasında 20'lik adımlarla seçilebilen çeşitlerle sunulmaktadır.
EC.8 ailesi, iklim koşulları, şok ve titreşim yükleri veya 500 takma döngüsünden sonra bile düzgün çalıştığını gösteren kapsamlı bir test programından geçmiştir. Merak ettiniz mi? Hemen EC.8 HighSpeed Raporu ve S-parametrelerini talep edin ve rakamlar ve gerçeklerle kendinizi ikna edin.
SSS: EC.8 SMT devre kartı konektörleri hakkında sorular ve cevaplar
EC.8 direkt konektörleri nasıl işlenebilir?
Doğrudan takılan konektörler, Yüzey Montaj Teknolojisi (SMT) ile işlenir. Lehimleme işlemi doğrudan devre kartı üzerinde gerçekleştirilir. 20 ila 140
pimli ürünler, piyasa standartlarına uygun Tape and Reel ambalajında teslim edilir; bu, Pick-and-Place sistemi ile tam otomatik işleme imkanı sağlar. 160
ila 200 pinli modeller standart olarak tepsiye paketlenir; talep üzerine Tape and Reel ambalajı da mümkündür. Ancak bu ambalajda daha geniş bir bant kullanılır ve bu bant daha az yaygındır.
Ek kart hangi teknik özelliklere/düzenine göre üretilmelidir?
Devre kartının kenar eğimi ve boyutları için lütfen aşağıdaki çizime bakınız. Altın pedler için sert altın kullanmanızı öneririz. Diğer ayrıntılar için lütfen ürün çizimine bakınız.
Neden bir doğrudan bağlantı sistemi kullanılmalıdır?
Doğrudan bağlantı sistemleri sayesinde yüksek veri aktarım hızları elde edilebilir. İki parçalı bağlantı sistemlerine kıyasla, burada ikinci konektörün sinyale yaptığı olumsuz etkiler ortadan kalkar. Bu durum, öncelikle temas noktalarının sayısının azalması, iletkendeki kesit değişikliklerinin daha az olması ve buna bağlı olarak sinyalin yön değiştirme sıklığının azalmasından kaynaklanır.
Böylece, küçük bir ayak izi ile bile yüksek performans elde edilebilir. Ayrıca, iki parçalı bağlantı sistemlerine kıyasla geçiş direnci azalır, bu da daha yüksek akım taşıma kapasitesi ile sonuçlanır.
EC.8 konektör sistemi, yaygın olarak kullanılan alt kart spesifikasyonlarıyla uyumlu mu?
EC.8 konektör sistemi, 1,60 mm kalınlığındaki alt kartları destekler. Ayrıca, kontak sayısı 80'den itibaren yanlış takılmayı önlemek için bir tırnak entegre edilmiştir. Bu tırnak, 60 pimli versiyonda isteğe bağlı olarak kaldırılabilir.
EC.8 konektör sistemi, yaygın piyasa standartlarına uygundur ve piyasada yaygın olarak kullanılan kartlarla uyumludur.
EC.8 direkt konektörleri hangi uygulamalarda kullanılır?
EC.8 direkt konektörler, çok yönlülükleri sayesinde çok sayıda sektörde çeşitli uygulamalarda kullanılır. Örneğin, otomasyon teknolojisi ve IoT cihazları alanında, bu konektörler küçük aralıkları ve yüksek veri aktarım hızları sayesinde büyük avantaj sağlar.
EC.8 direkt konektörleri, bağlama kartının takılması sırasında ne kadar kaymaya izin verir?
Boyuna ve enine yönde 5°'ye kadar açısal sapma tolere edilebilir. Fişin boyuna eksenine dik yönde 0,7 mm
ve bu eksene paralel yönde 0,6 mm'lik bir sapma tolere edilebilir.
Hangi veri hızlarında aktarım yapılabilir?
Veri aktarım hızı 28 Gbit/s'dir. Aşağıdaki grafik, frekans boyunca ekleme kaybının seyrini göstermektedir.
Hangi akımlar iletilebilir?
140 pimli bir konektör, 20 °C ortam sıcaklığında 3,2 A'ya kadar akım iletebilir. Daha ayrıntılı bilgi için lütfen sales@ept.de adresinden bizimle iletişime geçin.
EC.8 konektörleri UL onaylı bileşenler midir?
Evet, ept'nin EC.8 konektörleri ABD ve Kanada'da UL onaylı bileşenlerdir.
EC.8 konektörleri RoHS uyumlusu mu?
RoHS (Belirli Tehlikeli Maddelerin Kullanımının Kısıtlanması), elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımını kısıtlayan bir direktiftir. ept'in EC.8 konektörlerinin RoHS
2011/65/EU onayına uygun olduğunu teyit ederiz. Daha fazla bilgi için RoHS & REACH bölümüne bakabilirsiniz.
