Otomotiv teknolojisindeki dönüşüm: SDV mercek altında
Yazılım Tanımlı Araç (SDV) çağında araç elektrik sisteminin geleceği
Teknolojik ilerleme, tasarımdaki zorluklar ve gömülü sistemler için çözüm önerileri.
Otomotiv endüstrisi köklü bir dönüşüm sürecinden geçiyor: Yazılım Tanımlı Araç (SDV) kavramının ortaya çıkmasıyla birlikte, yazılım araç geliştirmenin giderek daha fazla odak noktası haline geliyor. Elektronik kontrol üniteleri (ECU'lar) işlevlerine göre ayrılmış ve birbirinden büyük ölçüde bağımsız olarak çalışan klasik araç mimarilerinin aksine, SDV'ler merkezi, esnek ve sürekli güncellenebilir bir yazılım platformu sunuyor. Otonom sürüş, kablosuz güncellemeler ve kişiselleştirilmiş kullanıcı deneyimleri gibi işlevler bu sayede sadece gerçekleştirilebilir hale gelmekle kalmıyor, aynı zamanda giderek standart hale geliyor.
Ancak bu dönüşüm, araç mimarisine – özellikle tüm elektronik sistemlerin omurgası olarak işlev gören araç elektrik sistemine – yüksek talepler getirmektedir. Mevcut, merkezi olmayan dağılımlı ECU'lara dayalı yapı, bu konuda giderek sınırlarına ulaşmaktadır.
Yeni SDV konseptleri ve araç elektrik sistemi mimarileri, daha yüksek performanslı, ölçeklenebilir ve merkezi çözümler gerektirmektedir. Bunlar, sürekli artan veri hacimlerini yönetebilmeli ve aynı zamanda güvenlik ve gerçek zamanlı işleme konusundaki katı gereksinimleri karşılayabilmelidir. Bölgesel mimarilere, yüksek performanslı bilgisayarlara (HPC'ler) ve yazılım kontrollü iletişim protokollerine geçiş
, bu nedenle sadece teknolojik bir ilerlemeyi işaret etmekle kalmaz, aynı zamanda modern araçların geleceğe hazır olmaları için gerekli temeli oluşturur.
Aşağıda, SDV bağlamında yeni nesil araçların araç elektrik sistemine yönelik temel gereksinimler ele alınmakta ve bu sistemin yeniden tasarlanmasının neden teknik gelişmelerin çok ötesine geçtiği gösterilmektedir: Bu, otomotiv endüstrisinin inovasyon gücü ve uzun vadeli rekabet gücü için belirleyici bir faktördür.
Otomotiv endüstrisi köklü bir dönüşüm sürecinden geçiyor: Yazılım Tanımlı Araç (SDV) kavramının ortaya çıkmasıyla birlikte, yazılım araç geliştirmenin giderek daha fazla odak noktası haline geliyor. Elektronik kontrol üniteleri (ECU'lar) işlevlerine göre ayrılmış ve birbirinden büyük ölçüde bağımsız olarak çalışan klasik araç mimarilerinin aksine, SDV'ler merkezi, esnek ve sürekli güncellenebilir bir yazılım platformu sunuyor. Otonom sürüş, kablosuz güncellemeler ve kişiselleştirilmiş kullanıcı deneyimleri gibi işlevler bu sayede sadece gerçekleştirilebilir hale gelmekle kalmıyor, aynı zamanda giderek standart hale geliyor.
Ancak bu dönüşüm, araç mimarisine – özellikle tüm elektronik sistemlerin omurgası olarak işlev gören araç elektrik sistemine – yüksek talepler getirmektedir. Mevcut, merkezi olmayan dağılımlı ECU'lara dayalı yapı, bu konuda giderek sınırlarına ulaşmaktadır.
Yeni SDV konseptleri ve araç elektrik sistemi mimarileri, daha yüksek performanslı, ölçeklenebilir ve merkezi çözümler gerektirmektedir. Bunlar, sürekli artan veri hacimlerini yönetebilmeli ve aynı zamanda güvenlik ve gerçek zamanlı işleme konusundaki katı gereksinimleri karşılayabilmelidir. Bölgesel mimarilere, yüksek performanslı bilgisayarlara (HPC'ler) ve yazılım kontrollü iletişim protokollerine geçiş
, bu nedenle sadece teknolojik bir ilerlemeyi işaret etmekle kalmaz, aynı zamanda modern araçların geleceğe hazır olmaları için gerekli temeli oluşturur.
Aşağıda, SDV bağlamında yeni nesil araçların araç elektrik sistemine yönelik temel gereksinimler ele alınmakta ve bu sistemin yeniden tasarlanmasının neden teknik gelişmelerin çok ötesine geçtiği gösterilmektedir: Bu, otomotiv endüstrisinin inovasyon gücü ve uzun vadeli rekabet gücü için belirleyici bir faktördür.

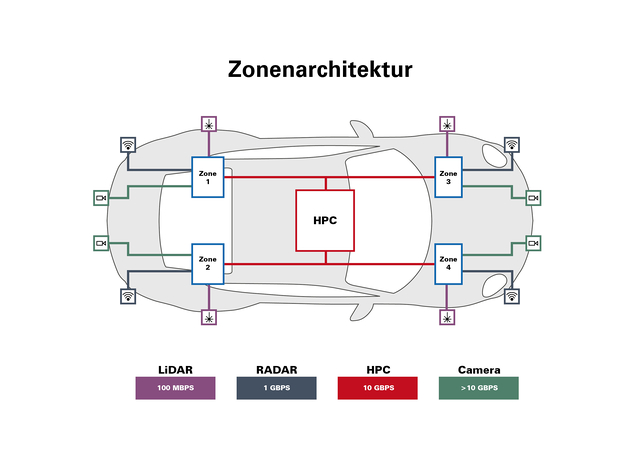

Otonom sürüşün belkemiği olarak yüksek performanslı bilgisayarlar (HPC'ler)
Otonom sürüş teknolojisindeki ilerlemelerle birlikte, araç mimarisinin karmaşıklığı önemli ölçüde artmaktadır – özellikle de araç elektrik sistemi alanında. Performans, güvenlik, güvenilirlik ve esneklik gibi unsurlar, giderek daha fazla ön plana çıkmaktadır. Sensör ve çevre verilerinin muazzam hacmi ile kesintisiz gerçek zamanlı işleme gereksinimi, sistem düzeyinde yeni çözümler gerektirmektedir.
Bu bağlamda kilit bir teknoloji, araçta Yüksek Performanslı Bilgisayarların (HPC'ler) kullanılmasıdır. Bu güçlü platformlar, kamera, radar ve LIDAR sistemlerinden gelen verilerin gerçek zamanlı işlenmesi gibi merkezi görevleri üstlenir. Amaç, otonom navigasyon ve karar alma süreçleri için temel teşkil edecek, araç çevresinin hassas, yedekli ve her an güncel bir modelini oluşturmaktır.
Bu çevre modelinin kalitesi, büyük ölçüde farklı sensör teknolojilerinin akıllı bir şekilde birleştirilmesiyle belirlenir. Her birinin güçlü yönlerinin birleştirilmesi ve bireysel zayıflıkların telafi edilmesi sayesinde, gerçekliğin son derece güvenilir bir görüntüsü ortaya çıkar; bu, otonom sistemlerin trafikte güvenli bir şekilde çalışması için vazgeçilmezdir.
HPC'ler olmadan bu teknolojik başarı gerçekleştirilemezdi. HPC'ler, gerekli hesaplama gücünü, gerekli veri bant genişliğini ve derin sistem entegrasyonu yeteneğini sağlar ve böylece yeni nesil ağa bağlı, otonom araçlar için vazgeçilmez bir temel oluşturur.
Bu bağlamda kilit bir teknoloji, araçta Yüksek Performanslı Bilgisayarların (HPC'ler) kullanılmasıdır. Bu güçlü platformlar, kamera, radar ve LIDAR sistemlerinden gelen verilerin gerçek zamanlı işlenmesi gibi merkezi görevleri üstlenir. Amaç, otonom navigasyon ve karar alma süreçleri için temel teşkil edecek, araç çevresinin hassas, yedekli ve her an güncel bir modelini oluşturmaktır.
Bu çevre modelinin kalitesi, büyük ölçüde farklı sensör teknolojilerinin akıllı bir şekilde birleştirilmesiyle belirlenir. Her birinin güçlü yönlerinin birleştirilmesi ve bireysel zayıflıkların telafi edilmesi sayesinde, gerçekliğin son derece güvenilir bir görüntüsü ortaya çıkar; bu, otonom sistemlerin trafikte güvenli bir şekilde çalışması için vazgeçilmezdir.
HPC'ler olmadan bu teknolojik başarı gerçekleştirilemezdi. HPC'ler, gerekli hesaplama gücünü, gerekli veri bant genişliğini ve derin sistem entegrasyonu yeteneğini sağlar ve böylece yeni nesil ağa bağlı, otonom araçlar için vazgeçilmez bir temel oluşturur.
Zorlu koşullar için bağlantı elemanları – sağlam, dayanıklı, uzun ömürlü
Yüksek performanslı bilgisayarların verimliliği, temelindeki iletişim altyapısının verimliliğiyle doğrudan bağlantılıdır. Sensörler, bölge denetleyicileri ve merkezi işlem birimleri arasında güvenilir bir etkileşim için, son derece düşük gecikme süresine ve yüksek bant genişliğine sahip yüksek hızlı bağlantılar vazgeçilmezdir.
Ancak mesele sadece elektriksel performansla sınırlı değildir: Bileşenler, otomotiv kullanım ortamının zorlu koşullarına da dayanabilmelidir. Mekanik sağlamlık, titreşime dayanıklılık, sıcaklık direnci ve uzun hizmet ömrü, özellikle güvenlik açısından kritik sistemlerde belirleyici kriterlerdir.
Bu nedenle, güvenilir, arıza yapmayan ve uzun ömürlü kontak sistemleri, geleceğe dönük bir araç mimarisinin ayrılmaz bir parçasıdır. Fiziksel arayüzler, bağlı bilgi işlem sistemleri kadar performanslı ve dayanıklı olduğunda, otonom sürüş manevraları gibi veri odaklı işlevlerin tam potansiyeli güvenli ve sürdürülebilir bir şekilde kullanılabilir.
Ancak mesele sadece elektriksel performansla sınırlı değildir: Bileşenler, otomotiv kullanım ortamının zorlu koşullarına da dayanabilmelidir. Mekanik sağlamlık, titreşime dayanıklılık, sıcaklık direnci ve uzun hizmet ömrü, özellikle güvenlik açısından kritik sistemlerde belirleyici kriterlerdir.
Bu nedenle, güvenilir, arıza yapmayan ve uzun ömürlü kontak sistemleri, geleceğe dönük bir araç mimarisinin ayrılmaz bir parçasıdır. Fiziksel arayüzler, bağlı bilgi işlem sistemleri kadar performanslı ve dayanıklı olduğunda, otonom sürüş manevraları gibi veri odaklı işlevlerin tam potansiyeli güvenli ve sürdürülebilir bir şekilde kullanılabilir.
Bölgesel araç elektrik sistemi mimarileri için hibrit, modüler konektörler – Rosenberger ve ept arasında güçlü bir işbirliği
Araç elektrik ağı mimarisinin bölgesel konseptlere doğru dönüşümü, yüksek düzeyde otomatikleştirilmiş araç üretimi için yeni olanaklar sunmaktadır. Bu geleceğe yönelik ortamda Rosenberger ve ept, ortaklaşa yeni standartlar belirlemektedir: Sinyal, veri ve güç aktarımını bir araya getiren, ortak bir işbirliği ile geliştirilen hibrit ve modüler konektör portföyüyle her iki şirket de modern araç mimarilerinin temel zorluklarına çözüm getirmektedir.
Modüler tasarım ilkeleri ile en son teknoloji ürünü presleme tekniğinin birleşimi, mevcut montaj alanından en iyi şekilde yararlanarak farklı işlevsel birimlerin kompakt bir şekilde entegre edilmesini sağlıyor. Böylelikle, robot destekli montaj süreçleri için ideal olan modüler alt gruplar oluşturulabiliyor. Bu durum, elleçleme sürecindeki karmaşıklığı azaltıyor ve tüm tedarik zinciri boyunca verimliliğin artırılmasına önemli ölçüde katkıda bulunuyor.
Odak noktası, yerleşik standartların ve platform stratejilerinin tutarlı bir şekilde uygulanmasıdır. Teknolojilerin sinerjik birleşimi sayesinde Rosenberger ve ept, bölgesel araç elektrik ağı yaklaşımları kapsamında yüksek düzeyde otomatikleştirilmiş, ölçeklenebilir ve maliyet etkin konektör çözümleri sunmayı başarmaktadır.

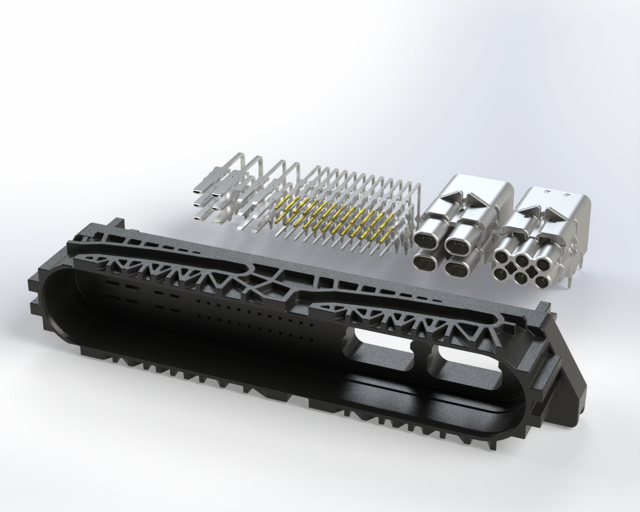

Bu yakın işbirliğinin en önemli sonuçlarından biri, HYMC® (Hybrid Modular Connector) portföyüdür. Bu portföyün geliştirilmesinde Rosenberger, yüksek hızlı arayüzlerden; ept ise T-Com presleme bölgesinden sorumluydu – gereksinimlerin tanımlanmasından mimariye ve sistem entegrasyonuna kadar. Bu süreçte entegre edilen ept’nin T-Com presleme
bölgesi, otonom sürüş, ADAS, bilgi-eğlence sistemleri, bağlantılı hizmetler, ekran teknolojisi veya V2X iletişimi gibi güvenlik açısından kritik uygulamalarda bile en yüksek güvenilirliği garanti eder.
Rosenberger ve ept, bu işbirliğiyle otomotiv sektörünün geleceğine hizmet eden inovasyon gücü, sistem entegrasyonu ve endüstriyel ölçeklenebilirlik konusunda güçlü bir mesaj veriyor.
Modüler tasarım ilkeleri ile en son teknoloji ürünü presleme tekniğinin birleşimi, mevcut montaj alanından en iyi şekilde yararlanarak farklı işlevsel birimlerin kompakt bir şekilde entegre edilmesini sağlıyor. Böylelikle, robot destekli montaj süreçleri için ideal olan modüler alt gruplar oluşturulabiliyor. Bu durum, elleçleme sürecindeki karmaşıklığı azaltıyor ve tüm tedarik zinciri boyunca verimliliğin artırılmasına önemli ölçüde katkıda bulunuyor.
Odak noktası, yerleşik standartların ve platform stratejilerinin tutarlı bir şekilde uygulanmasıdır. Teknolojilerin sinerjik birleşimi sayesinde Rosenberger ve ept, bölgesel araç elektrik ağı yaklaşımları kapsamında yüksek düzeyde otomatikleştirilmiş, ölçeklenebilir ve maliyet etkin konektör çözümleri sunmayı başarmaktadır.
Bu yakın işbirliğinin en önemli sonuçlarından biri, HYMC® (Hybrid Modular Connector) portföyüdür. Bu portföyün geliştirilmesinde Rosenberger, yüksek hızlı arayüzlerden; ept ise T-Com presleme bölgesinden sorumluydu – gereksinimlerin tanımlanmasından mimariye ve sistem entegrasyonuna kadar. Bu süreçte entegre edilen ept’nin T-Com presleme
bölgesi, otonom sürüş, ADAS, bilgi-eğlence sistemleri, bağlantılı hizmetler, ekran teknolojisi veya V2X iletişimi gibi güvenlik açısından kritik uygulamalarda bile en yüksek güvenilirliği garanti eder.
Rosenberger ve ept, bu işbirliğiyle otomotiv sektörünün geleceğine hizmet eden inovasyon gücü, sistem entegrasyonu ve endüstriyel ölçeklenebilirlik konusunda güçlü bir mesaj veriyor.
ept’nin T-Com Presleme Bölgesi – en yüksek güvenilirlik için kanıtlanmış bağlantı teknolojisi

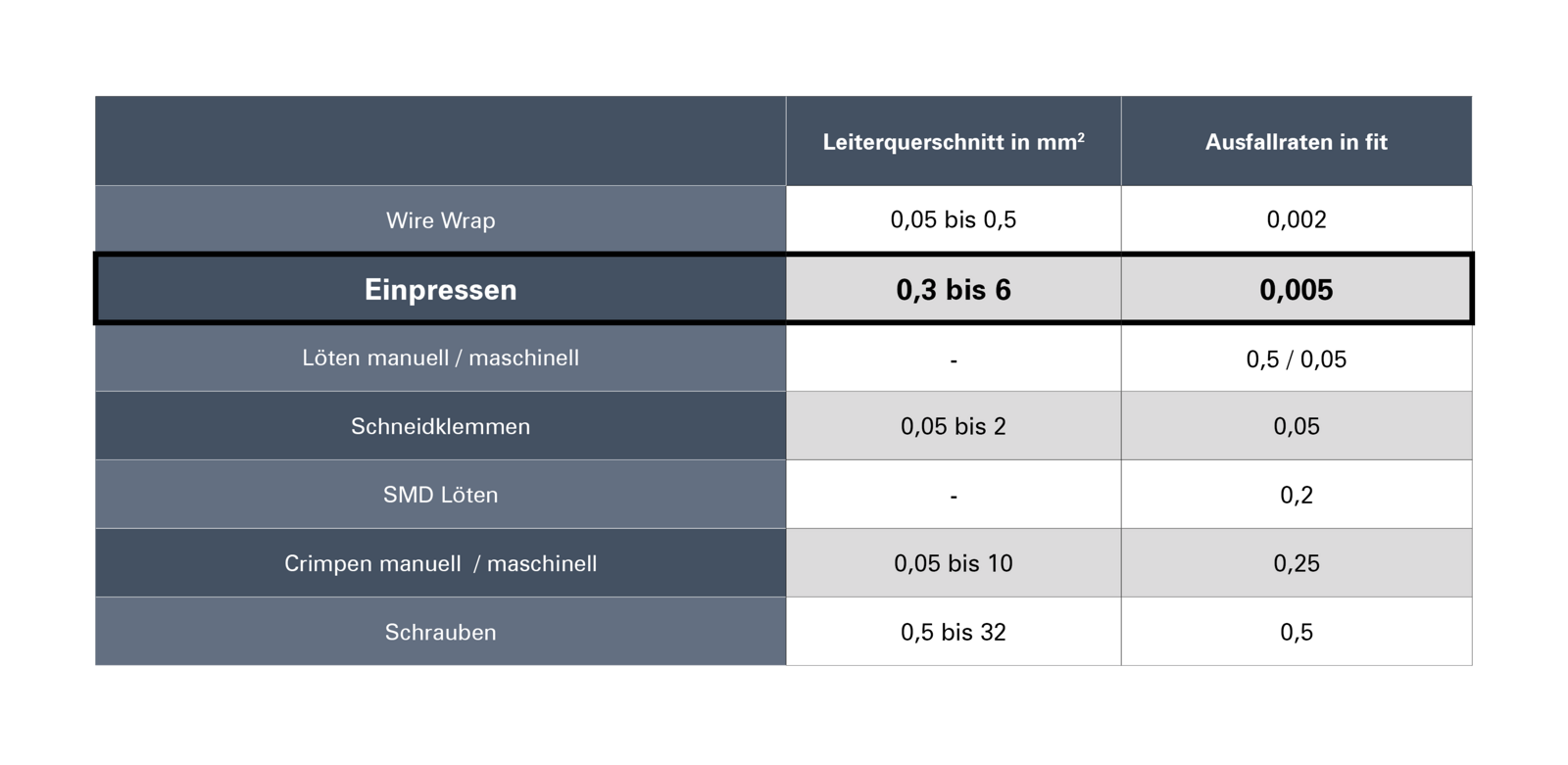

Geleneksel lehimleme tekniğinin aksine, ept’nin T-Com presleme tekniği, proses açısından güvenilir ve termal olarak izole edilmiş bir bağlantı sağlar. Özel olarak geliştirilen bu teknoloji, genellikle 1 FIT’in (Failure in Time) altında kalan düşük arıza oranlarıyla dikkat çeker; bu, istatistiksel olarak bir milyar çalışma saatinde bir arızaya karşılık gelir.
Dünya çapında 120 milyardan fazla sahada kendini kanıtlamış konektörle, ept’nin T-Com presleme bölgesi neredeyse tüm küresel OEM’ler tarafından kabul görmüş bir endüstri standardı olarak kabul edilmektedir. Gaz sızdırmaz konektör bağlantısı, en yüksek mekanik dayanıklılığı garanti eder ve bu sayede otonom sürüş, ADAS, bilgi-eğlence sistemleri veya V2X iletişimi gibi alanlardaki güvenlik açısından kritik uygulamalar için özellikle uygundur.
T-Com Einpresszone hakkında daha fazla bilgi edinmek ister misiniz?
Daha fazla bilgiyi burada bulabilirsiniz »
Daha fazla bilgiyi burada bulabilirsiniz »
Teknolojik avantajlara genel bakış:
- Yüksek tutma kuvveti: devre kartı üzerinde kontak başına 100 N'ye
- kadar Lehimleme işlemine gerek yok: kırık veya soğuk lehim noktaları
- oluşmaz Üstün titreşim ve darbe direnci: 200 g ivmeye kadar test edilmiştir
56 Gbit/s'ye kadar maksimum esneklik sağlayan modüler sistem
Rosenberger'in modüler sistemi, pazar lideri bağlantı teknolojilerini ölçeklenebilir tasarım çözümlerinde bir araya getirir; bu da ağ bağlantılı araç mimarilerinin karmaşık gereksinimleri için idealdir. Bu sistem, ADAS ve otonom sürüş sistemlerinden bilgi-eğlence ve ağ geçidi uygulamalarına kadar çok çeşitli kullanım alanlarına hassas bir şekilde uyarlanabilmesini sağlar.
Koaksiyel yüksek frekans konektörleri
Örneğin kamera tabanlı sistem uygulamaları için.
HFM®: FAKRA-Mini, 20 GHz'e kadar, 28 Gbit/s
RMC®: Mini-Coax, 9 GHz'e kadar
FAKRA: Standartlaştırılmış RF arabirimi, 6 GHz'e kadar, 8 Gbit/s
HFM®: FAKRA-Mini, 20 GHz'e kadar, 28 Gbit/s
RMC®: Mini-Coax, 9 GHz'e kadar
FAKRA: Standartlaştırılmış RF arabirimi, 6 GHz'e kadar, 8 Gbit/s
Diferansiyel veri konektörleri
Kontrol cihazları (Bölge Kontrol Cihazı ve HPC) arasındaki bağlantı gibi Ethernet tabanlı iletişim için.
H-MTD®: Ekranlı, 20 GHz'e kadar bükümlü çift, 56 Gbit/s
MTD®: Ekranlı, 1 GHz'e kadar bükümlü çift, 1 Gbit/s
RosenbergerHSD®: 6 GHz'e kadar yüksek sinyal bütünlüğü, 8 Gbit/s
H-MTD®: Ekranlı, 20 GHz'e kadar bükümlü çift, 56 Gbit/s
MTD®: Ekranlı, 1 GHz'e kadar bükümlü çift, 1 Gbit/s
RosenbergerHSD®: 6 GHz'e kadar yüksek sinyal bütünlüğü, 8 Gbit/s
Sistem verimliliği ve süreç güvenliği için tasarım entegrasyonu
Hedef odaklı tasarım, sadece verimli PCB yönlendirmesini desteklemekle kalmaz, aynı zamanda karmaşık kablo demetlerinin otomatik olarak monte edilmesini de sağlar. Sonuç: Yüksek entegrasyon yoğunluğu, düşük proses maliyetleri ve maksimum tasarım özgürlüğü ile birlikte güvenilir elektromanyetik uyumluluk (EMC).
Sonuç: Geleceğin yazılım tanımlı mobilitesinin temeli
Yazılım Tanımlı Araç (SDV) yönündeki evrim, sadece otomotiv geliştirme alanında bir paradigma değişikliğini işaret etmekle kalmıyor; aynı zamanda araç içi ağ mimarisinde de tamamen yeni bir düşünce tarzı gerektiriyor. İşlevlerin giderek daha fazla yazılım tarafından tanımlandığı, merkezi yüksek performanslı bilgisayarlar aracılığıyla kontrol edildiği ve sürekli veri akışlarıyla desteklendiği bir çağda, araç içi ağ gelecekteki araç platformlarının stratejik omurgası haline geliyor.
Bölgesel mimariler, yüksek performanslı bilgisayar platformları ve güvenilir yüksek hızlı bağlantılar, otonom sürüş fonksiyonları, ağa bağlı hizmetler ve gerçek zamanlı iletişim için teknolojik temeli oluşturmaktadır. Ancak bu dönüşüm, performans, güvenilirlik ve entegrasyon konusunda en yüksek gereksinimleri karşılayan, fiziksel olarak sağlam, standartlaştırılmış ve modüler konektör sistemleri ile gerçekleştirilebilir.
Rosenberger ve ept’nin ortak geliştirme çalışmaları – özellikle de kendini kanıtlamış T-Com presleme bölgesine sahip HYMC® portföyü – teknolojik sinerjiler sayesinde sadece tek tek bileşenlerin değil, yeni nesil araçların gereksinimlerine uygun bütünsel sistem çözümlerinin nasıl yaratılabileceğini göstermektedir.Bu da şunu açıkça ortaya koymaktadır: Araç içi elektrik ağı, teknik bir altyapıdan çok daha fazlasıdır. Bağlantı, otomasyon ve dijitalleşmenin hakim olduğu otomotiv çağında, araç içi elektrik ağı inovasyon, ölçeklenebilirlik ve rekabet gücü için merkezi bir kaldıraç işlevi görüyor.
Bölgesel mimariler, yüksek performanslı bilgisayar platformları ve güvenilir yüksek hızlı bağlantılar, otonom sürüş fonksiyonları, ağa bağlı hizmetler ve gerçek zamanlı iletişim için teknolojik temeli oluşturmaktadır. Ancak bu dönüşüm, performans, güvenilirlik ve entegrasyon konusunda en yüksek gereksinimleri karşılayan, fiziksel olarak sağlam, standartlaştırılmış ve modüler konektör sistemleri ile gerçekleştirilebilir.
Rosenberger ve ept’nin ortak geliştirme çalışmaları – özellikle de kendini kanıtlamış T-Com presleme bölgesine sahip HYMC® portföyü – teknolojik sinerjiler sayesinde sadece tek tek bileşenlerin değil, yeni nesil araçların gereksinimlerine uygun bütünsel sistem çözümlerinin nasıl yaratılabileceğini göstermektedir.Bu da şunu açıkça ortaya koymaktadır: Araç içi elektrik ağı, teknik bir altyapıdan çok daha fazlasıdır. Bağlantı, otomasyon ve dijitalleşmenin hakim olduğu otomotiv çağında, araç içi elektrik ağı inovasyon, ölçeklenebilirlik ve rekabet gücü için merkezi bir kaldıraç işlevi görüyor.
