medikal teknoloji'de Board-to-Board konnektör'ler (konnektör)
medikal teknoloji sektöründe doğru bağlantılar
medikal teknoloji alanında, giderek daha fazla akıllı sensöre sahip ağa bağlı MedTech cihazları sahneyi domine edecektir. En katı düzenlemeler ve en yüksek arıza koruması, kullanılan ürün ve bileşenlerin uyması gereken yolu belirlemektedir. Minyatürleştirme, veri aktarım hızı (veri aktarım hızı) ve elektromanyetik radyasyon, karttan karta konektörlerin (Board-to-Board konnektör) açıkça uyması gereken şartlardır. Donanım geliştiricileri için bunlar, cihaz tasarımını önemli ölçüde şekillendiren kriterlerdir.
Bugün hastalar hâlâ sağlık sisteminin yapısına uyum sağlamak zorundadır. Yarın ise – Deloitte’un tahminleri 2025 yılına aittir – sağlık hizmetleri tam tersine hastalara, bulundukları yere ve zaman kısıtlamalarına göre şekillenecektir. Bu “4P Tıbbı”na (tahmin edici, önleyici, kişiselleştirilmiş, katılımcı) doğru atılan adım, birçok dijital yenilik tarafından desteklenmektedir.
Bu paradigma değişikliği, tıbbi cihaz üreticilerinde kendini gösterecektir. İnternet of Medical Things (IoMT) içinde ürünlerin birbirine bağlanmasıyla akıllı sensörlerin sayısı artmaktadır. Hasta bakımında, örneğin elektronik hasta dosyasına kablosuz bağlantı ve hayati parametrelerin gerçek zamanlı olarak iletilmesi ve izlenmesi sayesinde konfor artmaktadır. Veri analitiği, bilişsel yöntemler ve robotik ile sağlık sektöründe yeni potansiyel alanlar ortaya çıkmaktadır.
Bu paradigma değişikliği, tıbbi cihaz üreticilerinde kendini gösterecektir. İnternet of Medical Things (IoMT) içinde ürünlerin birbirine bağlanmasıyla akıllı sensörlerin sayısı artmaktadır. Hasta bakımında, örneğin elektronik hasta dosyasına kablosuz bağlantı ve hayati parametrelerin gerçek zamanlı olarak iletilmesi ve izlenmesi sayesinde konfor artmaktadır. Veri analitiği, bilişsel yöntemler ve robotik ile sağlık sektöründe yeni potansiyel alanlar ortaya çıkmaktadır.
Medikal teknolojide yüksek hız ve EMC'nin önemi
CT tarayıcıları, MRI cihazları ve dijital röntgen cihazları gibi tıbbi görüntüleme sistemleri, gerçek zamanlı olarak 20 Gbit/s'ye kadar görüntü ve hasta verisini işler. Aynısı teletıp ve uzaktan izleme uygulamaları için de geçerlidir. Aynı şekilde, cerrahi robotikte de cerrahın konsolu ile robotik sistem arasında görüntülerin ve kontrol komutlarının gerçek zamanlı aktarımı gereklidir. Yüksek çözünürlüklü endoskopi ile implante edilebilir cihazlar ve hasta izleme sistemleri, veri aktarımına dayanan ancak aynı zamanda EMC tasarım unsurlarına, yani bağışıklık ve hasta güvenliğine de önem veren diğer alanlardır.
Çok kaynaklı sensörlerin yaygınlaşması ve giderek daha fazla ağa bağlı hale gelen entegre sistemler gibi diğer eğilimler, çeşitli arayüzler üzerinden hızlı, güvenilir ve güvenli veri aktarımını gerektirmektedir – bu durum özellikle MedTech cihazları için geçerlidir. Yüksek hassasiyetli ve güvenilir verilerin uygulamalarda baskın olduğu durumlarda, sinyal bütünlüğü (sinyal bütünlüğü) belirleyici bir rol oynar. Cihazların işlevsel güvenliği, güvenilirliği ve verimliliğini sağlamak için sabit akımlar ve doğru veriler vazgeçilmezdir. Kısmen uzun mesafeler üzerinden iletilen yüksek bit hızları, gürültü, (geri) besleme kayıpları, bozulmalar ve çapraz karışma gibi parazitler nedeniyle elektrik sinyallerini o kadar ciddi şekilde etkileyebilir ki, hatalar meydana gelir ve cihazlar arızalanır.
Çok kaynaklı sensörlerin yaygınlaşması ve giderek daha fazla ağa bağlı hale gelen entegre sistemler gibi diğer eğilimler, çeşitli arayüzler üzerinden hızlı, güvenilir ve güvenli veri aktarımını gerektirmektedir – bu durum özellikle MedTech cihazları için geçerlidir. Yüksek hassasiyetli ve güvenilir verilerin uygulamalarda baskın olduğu durumlarda, sinyal bütünlüğü (sinyal bütünlüğü) belirleyici bir rol oynar. Cihazların işlevsel güvenliği, güvenilirliği ve verimliliğini sağlamak için sabit akımlar ve doğru veriler vazgeçilmezdir. Kısmen uzun mesafeler üzerinden iletilen yüksek bit hızları, gürültü, (geri) besleme kayıpları, bozulmalar ve çapraz karışma gibi parazitler nedeniyle elektrik sinyallerini o kadar ciddi şekilde etkileyebilir ki, hatalar meydana gelir ve cihazlar arızalanır.
İlgili endüstri standartlarına uygunluk
Avrupa Birliği’ndeki Tıbbi Cihaz Yönetmeliği (MDR) veya ABD’deki Gıda ve İlaç İdaresi (FDA) düzenlemeleri gibi yasal gereklilikler çerçevesinde, cihazların onaylanmasını ve güvenli kullanımını sağlamak önemlidir. Ayrıca, tüm donanım tasarımcıları arasında, tıbbi cihazlardaki giderek küçülen montaj alanını daha verimli bir şekilde kullanma eğilimi de söz konusudur; bu bağlamda, cihazların maruz kaldığı darbe, titreşim ve sallantı yükleri ile termal ve kimyasal çevresel etkiler, tüm cihazların sağlamlığını her zamanki gibi zorlamaktadır.
Ayrıca, MedTech cihazları için dikkate alınması gereken üç odaklanmış, uygulamaya özgü endüstri standardı bulunmaktadır. Birincisi, tıbbi cihazların veya aksesuarların yanlış bağlanma riskini azaltmaya yönelik tasarım metodolojisini ele alan ISO 80369-1 standardıdır. İkincisi, elektromanyetik parazit (EMI) ve elektromanyetik uyumluluk (EMC) dahil olmak üzere temel güvenlik ve temel performans özelliklerine ilişkin genel gereklilikleri tanımlayan IEC 60601 standardıdır. Üçüncüsü ise, üretim sürecinde kullanılan bileşenlerin ve prosedürlerin izlenebilirliğinden sorumlu kalite sistemlerine ilişkin ISO 13485 standardıdır.
Ayrıca, MedTech cihazları için dikkate alınması gereken üç odaklanmış, uygulamaya özgü endüstri standardı bulunmaktadır. Birincisi, tıbbi cihazların veya aksesuarların yanlış bağlanma riskini azaltmaya yönelik tasarım metodolojisini ele alan ISO 80369-1 standardıdır. İkincisi, elektromanyetik parazit (EMI) ve elektromanyetik uyumluluk (EMC) dahil olmak üzere temel güvenlik ve temel performans özelliklerine ilişkin genel gereklilikleri tanımlayan IEC 60601 standardıdır. Üçüncüsü ise, üretim sürecinde kullanılan bileşenlerin ve prosedürlerin izlenebilirliğinden sorumlu kalite sistemlerine ilişkin ISO 13485 standardıdır.
Sinyal aktarıcısı olarak Board-to-Board konnektör

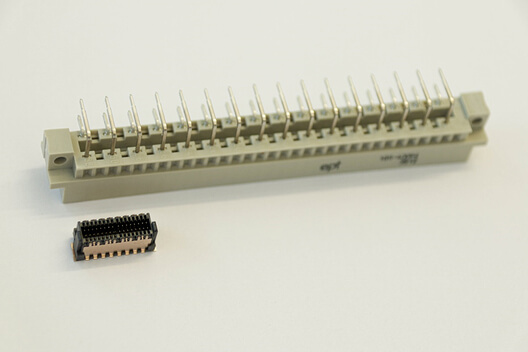

Tıbbi cihazlardaki karmaşıklık ve entegrasyon yoğunluğu giderek artarken, mevcut ve yeni işlevlerin son derece dar bir alanda entegre edilmesi gerektiğinde, devre kartları arasında köprü görevi gören karttan-karta konnektör'lere yönelik gereksinimler son derece yüksektir. Çok çeşitli kullanım yerleri ve alanları, cihazları titreşim ve sarsıntılara maruz bırakır. Mikro hareketler sırasında uzun vadeli temas güvenilirliğini sağlamak, konnektör'lerin görevidir. Sağlamlık, veri aktarımı ve EMC ekranlama, donanım geliştiricileri için mekanik cihaz tasarımının üç temel direğidir.
En yeni nesil konnektör, sinyal aktarımındaki bozulmaları en aza indirmeli ve konektörlerin temas tasarımı buna mükemmel şekilde uyarlanmalıdır. Bu nedenle, veri aktarımındaki riskleri ortadan kaldırmak her zaman hedeflenir; bu riskler arasında başlıca olarak malzeme ve geometri değişikliklerinden kaynaklanan empedans dalgalanmaları ile Insertion Loss ve Return Loss kaynaklı sönümleme ve çapraz karışma yer alır.
En yeni nesil konnektör, sinyal aktarımındaki bozulmaları en aza indirmeli ve konektörlerin temas tasarımı buna mükemmel şekilde uyarlanmalıdır. Bu nedenle, veri aktarımındaki riskleri ortadan kaldırmak her zaman hedeflenir; bu riskler arasında başlıca olarak malzeme ve geometri değişikliklerinden kaynaklanan empedans dalgalanmaları ile Insertion Loss ve Return Loss kaynaklı sönümleme ve çapraz karışma yer alır.
Temel olarak sinyal koruması

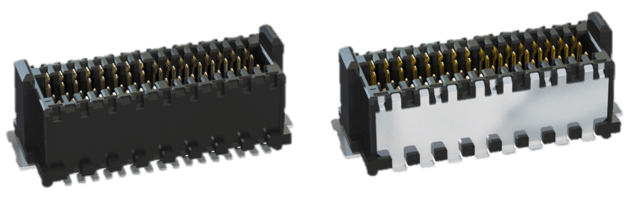

Elektromanyetik etkiler açısından, yüksek hızlı sinyallerin özel bir sinyal korumasına ihtiyacı vardır. Bir konektör (konnektör), bu durumda hem parazit kaynağı hem de parazit emici olarak işlev görebilir. Hassas sinyalleri dış etkenlerden korumak için ekran levhası (ekranlama plakası) kullanılarak sinyal koruması sağlanması önerilir. Aşağıdaki resimde, küçük bir elektriksel darbenin bile yararlı sinyali bozabileceği görülmektedir.
Alıcı, 0,5 kV’luk kısa bir patlama darbesi sonrasında bile HDMI sinyalinin dijital durumlarını artık kesin olarak yorumlayamazken, ekranlı konnektörün sinyal iletimi 4,4 kV’da bile istikrarlı bir şekilde devam eder. karşılıklı endüktans
si LK, konnektör'i hem kaynak hem de yük olarak her iki işlevindeki elektriksel koşullar aracılığıyla tanımlar. Bu, hem bağışıklık hem de elektromanyetik yayınım için geçerlidir. İndüklenen gerilim (Uind), jeneratör gerilimi (UGen) ve jeneratör sabiti (kGen) biliniyorsa, spesifik maksimum izin verilen karşılıklı endüktans (LK) şu denklemle belirlenebilir:
LK = Uind / (UGen * kGen) (Denk. 1)
karşılıklı endüktans, ayrıca kullanıcının elektromanyetik uyumluluk açısından uygun konnektör'i belirlemesine yardımcı olur ve EMC-Labor'da maliyetli ve zaman alıcı deneme-yanılma testlerinden kaçınmasını sağlar. Buna ilişkin bir örnek: Bir HDMI sinyali için 4,4 kV gerilimde, duruma özgü maksimum karşılıklı endüktans 47 pH olarak belirlenmiştir. Değer bu seviyenin üzerine çıkarsa, sinyal artık parazitsiz bir şekilde iletilemez.
si LK, konnektör'i hem kaynak hem de yük olarak her iki işlevindeki elektriksel koşullar aracılığıyla tanımlar. Bu, hem bağışıklık hem de elektromanyetik yayınım için geçerlidir. İndüklenen gerilim (Uind), jeneratör gerilimi (UGen) ve jeneratör sabiti (kGen) biliniyorsa, spesifik maksimum izin verilen karşılıklı endüktans (LK) şu denklemle belirlenebilir:
LK = Uind / (UGen * kGen) (Denk. 1)
karşılıklı endüktans, ayrıca kullanıcının elektromanyetik uyumluluk açısından uygun konnektör'i belirlemesine yardımcı olur ve EMC-Labor'da maliyetli ve zaman alıcı deneme-yanılma testlerinden kaçınmasını sağlar. Buna ilişkin bir örnek: Bir HDMI sinyali için 4,4 kV gerilimde, duruma özgü maksimum karşılıklı endüktans 47 pH olarak belirlenmiştir. Değer bu seviyenin üzerine çıkarsa, sinyal artık parazitsiz bir şekilde iletilemez.
Özellikle zorlu endüstriyel uygulamalar için
ept’nin Zero8 ürün ailesi, tıp teknolojisindeki (medikal teknoloji) bu yüksek taleplere uygun olarak tasarlanmıştır ve yüksek ölçeklenebilirliği sayesinde bireysel gereksinimlere ideal bir uyum sağlar – tipler, istifleme yüksekliği (istifleme yüksekliği) ve pin sayısı bireysel olarak seçilebilir. Soketler ve konektörler (konnektör) şu anda mid-profile ve low-profile modellerde mevcuttur ve gelecekte high-profile ve açılı versiyonlarda da sunulacaktır. Farklı montaj yükseklikleri sayesinde Zero8 konnektörleriyle 6,00 mm ila 21,00 mm arası kartlar arası mesafeler sağlanabilir; bu arada pin sayısı 12 ile 80 arasında değişebilir. ekranlama amacıyla konnektör çiftinin her iki tarafı da koruyucu ile donatılabilir; elbette tüm Zero8 konnektörleri birbirleriyle takılabilir ve serbestçe birleştirilebilir.
Çift taraflı ScaleX bağlantı teknolojisi, endüstriyel uygulamaların zorlu koşullarına dayanabilir ve darbe ve titreşim gibi mekanik yükler altında güvenli temas sağlar. Ayrıca, konektörler takılıyken cihaz tarafındaki toleransları her yönde telafi eder. EMC ekranlama sayesinde sinyaller endüstriyel ortamda dış etkenlerden korunur ve malzeme özellikleri, 16 Gbit/s’ye kadar veri aktarım hızı garanti eder.
Zero8 hakkında daha fazla bilgi »
Çift taraflı ScaleX bağlantı teknolojisi, endüstriyel uygulamaların zorlu koşullarına dayanabilir ve darbe ve titreşim gibi mekanik yükler altında güvenli temas sağlar. Ayrıca, konektörler takılıyken cihaz tarafındaki toleransları her yönde telafi eder. EMC ekranlama sayesinde sinyaller endüstriyel ortamda dış etkenlerden korunur ve malzeme özellikleri, 16 Gbit/s’ye kadar veri aktarım hızı garanti eder.
Zero8 hakkında daha fazla bilgi »
Yüksek hızlı bir uygulama için doğru konnektör'i seçmenin önemi küçümsenmemelidir. Burada açıklandığı gibi, özellikle medikal teknoloji alanında birçok gereklilik bir arada mevcuttur. karttan-karta konnektör'in hangi mekanik veya elektriksel özellikleri karşılaması gerektiği ya da konektörün bağlantı çevre biriminin nasıl tasarlanacağı – bunların hepsi, seçim sırasında pin bazında belirleyici olabilecek ince detaylardır.
