Endüstriyel sensörler ve kamera sistemleri için kart-kart konektörleri
Minyatürleştirme, yüksek hızlı veri aktarımı ve dayanıklılık: Endüstriyel otomasyondaki güncel trendler, sensörlere, kamera sistemlerine ve bunların bileşenlerine yönelik gereksinimleri giderek artırmaktadır. Bu nedenle, doğru konektörü seçerken uygulama alanına göre çeşitli kriterleri göz önünde bulundurmak gerekir.
Sensör ve kamera teknolojisindeki güncel trendler

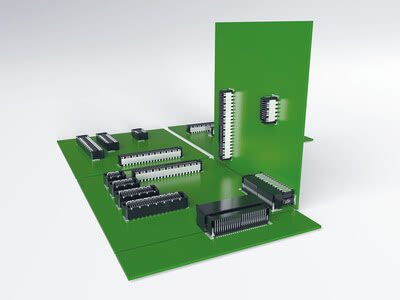

Modülerleşmeye yönelik artan eğilim ve Endüstri 4.0 konusu, modern sensör ve kamera teknolojisini önemli ölçüde etkilemektedir. Günümüzde sensörler, geliştirme ve ürün gerçekleştirme maliyetlerinden tasarruf etmek amacıyla çoğunlukla modüler olarak tasarlanmaktadır. Bu süreçte muhafazalar standartlaştırılırken, sensörün işlevselliği elektronik aksam tarafından tanımlanmaktadır. Değişken devre kartları, 90 derece veya mezzanin bağlantıları yardımıyla bireysel olarak birleştirilebilir (Şekil 1). Standartlaştırılmış tip, sensörün montajı, devreye alınması ve kullanımı sırasında tutarlı bir kullanım sunarak kullanıcıya avantajlar sağlar.
Ayrıca, endüstriyel otomasyon için sensörler ve kamera sistemleri giderek daha akıllı hale gelmektedir. Bu nedenle, asıl ölçüm değerlerinin toplanmasının yanı sıra, cihazlara buna uygun olarak başka işlevler de entegre edilmektedir:
Ayrıca, endüstriyel otomasyon için sensörler ve kamera sistemleri giderek daha akıllı hale gelmektedir. Bu nedenle, asıl ölçüm değerlerinin toplanmasının yanı sıra, cihazlara buna uygun olarak başka işlevler de entegre edilmektedir:
- Sensörlerin ömrünü izlemek ve arızaları tespit etmek için gelişmiş
- teşhis işlevleri Sensörün parametre
- ayarı Uzaktan bakım Sensörden
- buluta iletişim ve Bus veya IO-Link işlevlerinin entegrasyonu
Modern sensör ve kamera sistemlerine yönelik gereksinimler
Bu trendlere paralel olarak, günümüzün sensörleri ve kamera sistemleri belirli gereksinimlere tabidir; bu gereksinimler, bir sonraki adımda doğal olarak monte edilecek konektörlere (konnektör) de yansımaktadır:
- Yüksek minyatürleştirme derecesi
- Güvenli yüksek hızlı veri aktarımı
- İyi elektromanyetik uyumluluk (EMC)
- Olumsuz atmosferik koşullarda
- koruma Olağanüstü sağlamlık
Sensör teknolojisi konulu ücretsiz teknik rapor
Modern sensörler ve kamera sistemlerine yönelik gereksinimler ve doğru konektör seçimi hakkında daha fazla ayrıntı için, size ücretsiz teknik raporumuzu memnuniyetle göndeririz:
Doğru konektörün seçimi
Örneğin, makinelerin yakınında kullanılan sensörler ve kamera sistemleri özellikle zorlu çevre koşullarına maruz kalır. Elektronik aksam, "reçine dolgu" (kapsülleme) ile bu dış etkenlerden korunabilir; ancak bunun için kapsüllemeyle uyumlu bir bağlantı çözümü de gereklidir. Sıradan konektörler (konnektör) için bu durum genellikle bir sorun teşkil eder; zira özellikle hassas bağlantı bölgesi (geçme bölgesi) kaplama kütlesinden (dolgu reçinesi) korunmalıdır ve sıklıkla kullanılan yay-bıçak temas teknolojisi, bu malzemeler için gerekli IP koruma sınıfı sağlamaz.

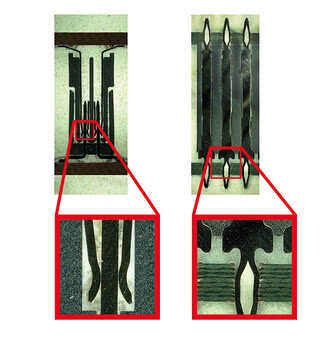

Yine de gerekli arıza güvenliğini sağlamak için, tek parçalı bir bağlantı çözümü, yani geleneksel bağlantı bölgesine ihtiyaç duymayan bir konektör (konnektör) seçmek uygun olur. Bu, dolgu reçinesi'nin kontak alanına girmesinin tamamen engellendiği, kalıcı ve sağlam bir bağlantı çözümü sağlar (Şekil 2).
Konnektör bağlantısının sağlamlığı konusunda özel gereksinimler olan uygulama alanları için, ayrıca her iki tarafta press-fit bölgeleri kullanılarak gerçekleştirilen ve milyarlarca kez kendini kanıtlamış devre kartı bağlantısı tavsiye edilir. Tek bir bileşenle hem mekanik hem de elektriksel bağlantı kurulur. Böylelikle zahmetli lehimleme işleri veya pahalı kablo çözümlerinden kaçınılabilir ve böylece yüzde 50’ye varan maliyet tasarrufu sağlanabilir. Geçme bölgesinin ortadan kalkması ve “press-fit teknolojisi” (basma tekniği) ile birleştiğinde, bir konektör (konnektör) 50 ila 200 g’lik darbe yüklerine bile kontak kesintisi (temas kesintisi) olmadan dayanabilir.
Yine de gerekli arıza güvenliğini sağlamak için, tek parçalı bir bağlantı çözümü, yani geleneksel bağlantı bölgesine ihtiyaç duymayan bir konektör (konnektör) seçmek uygun olur. Bu, dolgu reçinesi'nin kontak alanına girmesinin tamamen engellendiği, kalıcı ve sağlam bir bağlantı çözümü sağlar (Şekil 2).
Konnektör bağlantısının sağlamlığı konusunda özel gereksinimler olan uygulama alanları için, ayrıca her iki tarafta press-fit bölgeleri kullanılarak gerçekleştirilen ve milyarlarca kez kendini kanıtlamış devre kartı bağlantısı tavsiye edilir. Tek bir bileşenle hem mekanik hem de elektriksel bağlantı kurulur. Böylelikle zahmetli lehimleme işleri veya pahalı kablo çözümlerinden kaçınılabilir ve böylece yüzde 50’ye varan maliyet tasarrufu sağlanabilir. Geçme bölgesinin ortadan kalkması ve “press-fit teknolojisi” (basma tekniği) ile birleştiğinde, bir konektör (konnektör) 50 ila 200 g’lik darbe yüklerine bile kontak kesintisi (temas kesintisi) olmadan dayanabilir.
Kişiye özel web seminerleri
İhtiyaçlarınıza uygun bağlantı teknolojisini seçmek için ayrıntılı bilgiye mi ihtiyacınız var?
O halde bizimle ücretsiz bir web semineri randevusu ayarlayın. Konektörlerin farklı bağlantı teknolojileri
hakkında kapsamlı bir genel bakış sunacağız ve size sadece ayrıntılı bilgiler vermekle kalmayıp, aynı zamanda faydalı ipuçları da vereceğiz.
O halde bizimle ücretsiz bir web semineri randevusu ayarlayın. Konektörlerin farklı bağlantı teknolojileri
hakkında kapsamlı bir genel bakış sunacağız ve size sadece ayrıntılı bilgiler vermekle kalmayıp, aynı zamanda faydalı ipuçları da vereceğiz.
Sensör ve kamera sistemleri için uygun konnektör
flexilinkb-t-b
flexilinkb-t-b konnektör'ımız, sağlamlık ve arıza güvenliği konusundaki bu gereksinimleri tam olarak karşılar ve ayrıca kendini kanıtlamış press-fit teknolojisi (baskı tekniği) ile de sunulmaktadır. Ürünle ilgili
daha fazla bilgiyi burada bulabilirsiniz:
Flexilink »
flexilinkb-t-b konnektör'ımız, sağlamlık ve arıza güvenliği konusundaki bu gereksinimleri tam olarak karşılar ve ayrıca kendini kanıtlamış press-fit teknolojisi (baskı tekniği) ile de sunulmaktadır. Ürünle ilgili
daha fazla bilgiyi burada bulabilirsiniz:
Flexilink »
Öte yandan, sensörler ve kamera sistemleri, performanslarının artmasıyla birlikte giderek daha kompakt hale geliyor. Burada yüksek hız ve minyatürleştirme ön plana çıkıyor. Yüksek performanslı, minyatürleştirilmiş uygulamalar için özellikle 0,5 ila 0,8 mm’lik bir pin aralığı’e sahip, yerden tasarruf sağlayan SMT teknolojisindeki çözümler uygundur.
Colibri

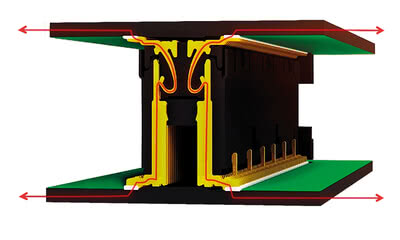

: Colibri kart-karta konektörü (PCB konnektörü), yüksek hıza optimize edilmiş kontak tasarımı sayesinde 10 Gbit/s'den itibaren hızlı ve kesintisiz sinyal iletimi sağlar. İsteğe bağlı bir ekranlama ayrıca elektromanyetik etkilerden koruma sağlar.
Ürünle ilgili daha fazla bilgiyi burada bulabilirsiniz:
Colibri »
: Colibri kart-karta konektörü (PCB konnektörü), yüksek hıza optimize edilmiş kontak tasarımı sayesinde 10 Gbit/s'den itibaren hızlı ve kesintisiz sinyal iletimi sağlar. İsteğe bağlı bir ekranlama ayrıca elektromanyetik etkilerden koruma sağlar.
Ürünle ilgili daha fazla bilgiyi burada bulabilirsiniz:
Colibri »
Akıllı sensörler ve kamera sistemlerinde, dayanıklılık, yüksek hız ve iyi bir EMC (elektromanyetik uyumluluk), bir konnektör'den beklenen bilinen gereksinimlerdir. Ayrıca, modüler yapısı sayesinde çok çeşitli uygulama olanakları sunan bir ürüne başvurulması tavsiye edilir. Bir ürün ailesindeki tüm konektörler birbiriyle uyumlu ve serbestçe birleştirilebiliyorsa, zahmetli onay döngüleri de önlenebilir ve böylece zamandan ve maliyetten tasarruf edilebilir. Yüksek ölçeklenebilirlik, geliştiricilerin farklı tipleri, istifleme yüksekliklerini ve pin sayılarını gereksinimlerine göre bireysel olarak uyarlayabilmelerini sağlar. Ayrıca, ekranlı ve ekransız, ayrıca açılı ve düz konnektörler arasında seçim yapabilirler.
Zero8
Zero8 serisi SMT-PCB konnektörü'leri, 16 Gbit/s'ye kadar veri aktarım hızlarında devre kartlarını güvenilir bir şekilde birbirine bağlar ve yukarıda belirtilen tüm gereksinimleri karşılar.
Ürünle ilgili daha fazla bilgiyi burada bulabilirsiniz:
Zero8 »
Zero8 serisi SMT-PCB konnektörü'leri, 16 Gbit/s'ye kadar veri aktarım hızlarında devre kartlarını güvenilir bir şekilde birbirine bağlar ve yukarıda belirtilen tüm gereksinimleri karşılar.
Ürünle ilgili daha fazla bilgiyi burada bulabilirsiniz:
Zero8 »
