HPC - Otomobil elektrik sistemindeki dönüşüm
Bir konektör bu zorluğun üstesinden nasıl gelir?

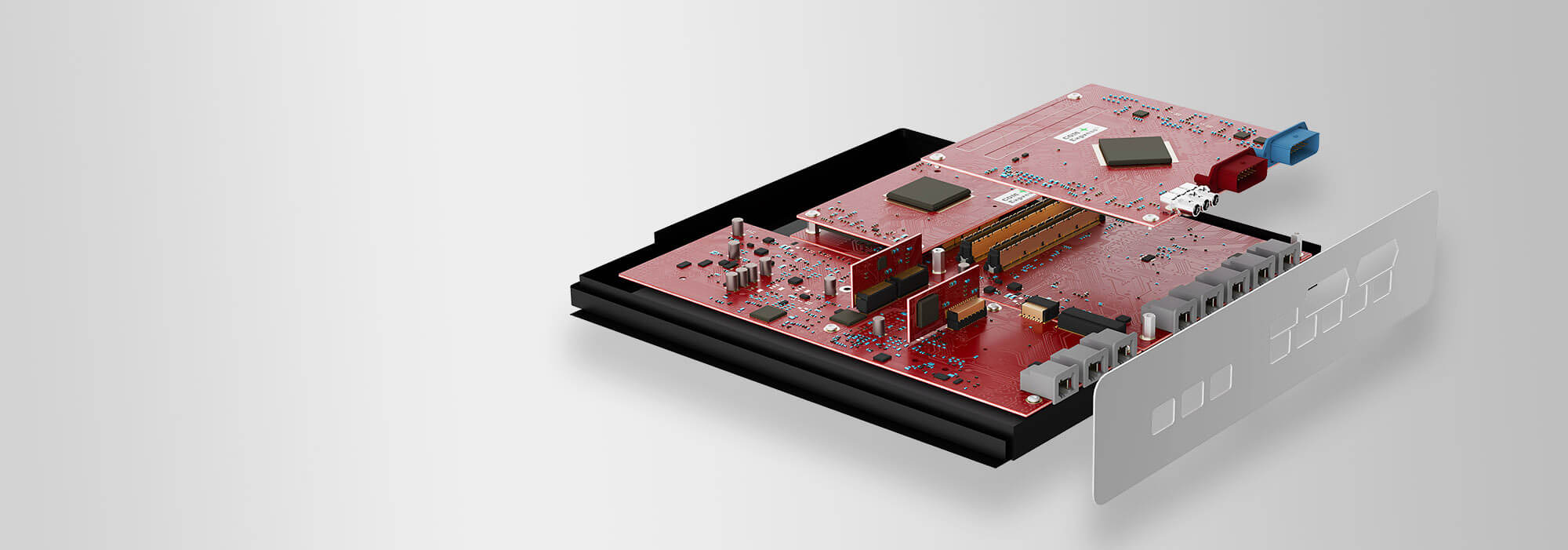

Elektrikli mobiliteye geçiş, otonom sürüş ve 4K HD çözünürlüklü bilgi-eğlence sistemlerinin getirdiği artan elektriksel yük, otomotiv sektöründe yeni araç elektrik ağı mimarileri gerektirmektedir. Geleneksel merkezi olmayan araç elektrik ağı mimarisi, karmaşıklığı ve gerekli olan yüksek hız özellikleri nedeniyle sınırlarına ulaşmıştır. ept, bu zorluklara uygun kart-kart konektörleri sunmaktadır.
Araç elektrik sistemi tanımı: Merkezi olmayan, etki alanı ve bölge mimarisi

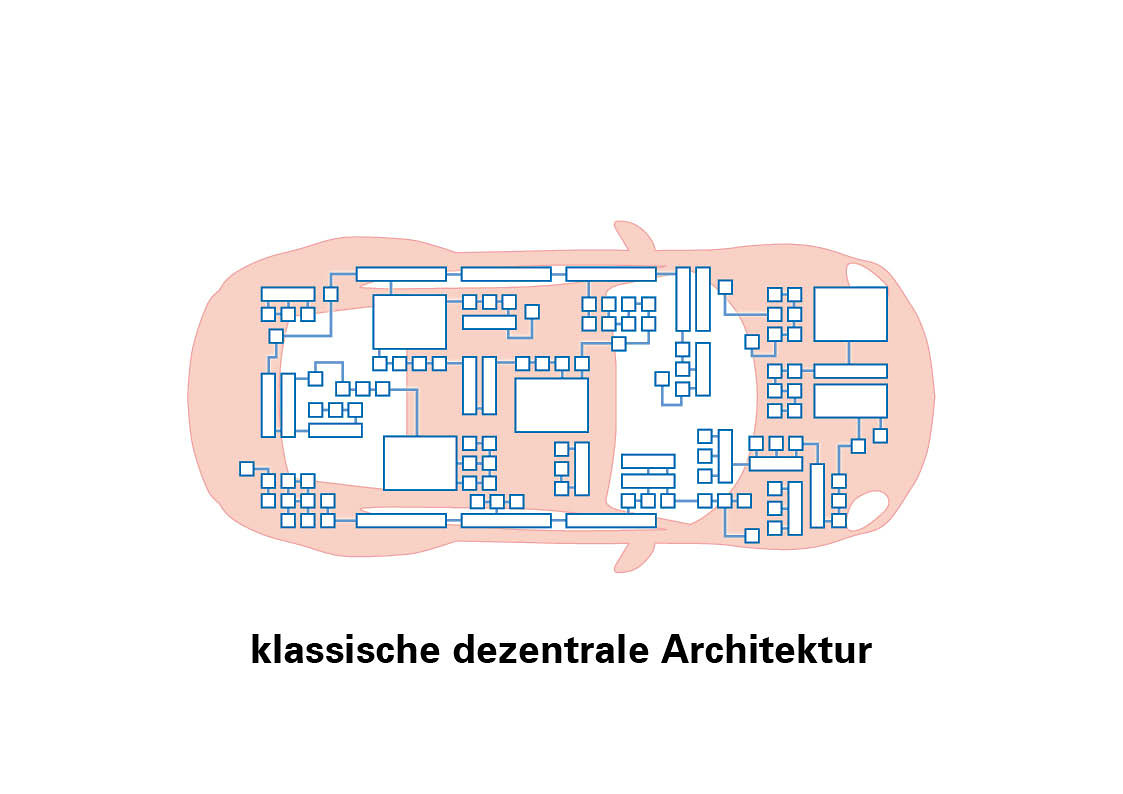

Otomobillerdeki klasik merkezi olmayan mimari, her birine belirli bir işlev atanan 100 adede kadar kontrol ünitesinden oluşur: motor kontrolü, hava yastığı, ABS / ESP, koltuk ayarı, klima ve daha pek çok işlev. Her kontrol ünitesi bağımsız çalışır ve ağ geçitleri aracılığıyla diğer kontrol üniteleriyle iletişim kurar. Geçtiğimiz on yıllar boyunca
merkezi olmayan mimari tarihi bir büyüme sürecinden geçti; her yeni işlev, bir kontrol ünitesinin daha eklenmesiyle tamamlandı. Ancak bugün bu mimari sınırlarına ulaşmış durumda: Artan işlevler, araç içindeki kurulum ve kablolama maliyetlerini önemli ölçüde artırıyor. Etki alanı
mimarisinde ise kontrol üniteleri farklı işlev alanları altında birleştirilir. Her bir alan, örneğin tahrik, bilgi-eğlence veya güvenlik gibi aracın belirli bir bölümünden sorumludur. Bir etki alanının üst düzey kontrolü, bağımsız bir Yüksek Performanslı Bilgisayar (HPC) tarafından gerçekleştirilir. Bu bilgisayar, kendi etki alanı içindeki kontrol ünitelerini koordine eder. Güvenlik işlev alanı için bu, örneğin sürücü destek sistemleri, ABS/ESP ve direksiyon sistemleri için kontrol üniteleri olabilir. Merkezi olmayan
mimariye kıyasla, monte edilen kontrol ünitelerinin sayısının daha az olması nedeniyle kablolama ve kurulum maliyetleri azalır. Böylece etki alanı mimarisi, merkezi olmayan mimariye kıyasla maliyet ve ağırlığın azaltılmasına da etkili bir şekilde katkıda bulunabilir. Ayrıca, ek işlevler daha sonra az bir çabayla entegre edilebilir.

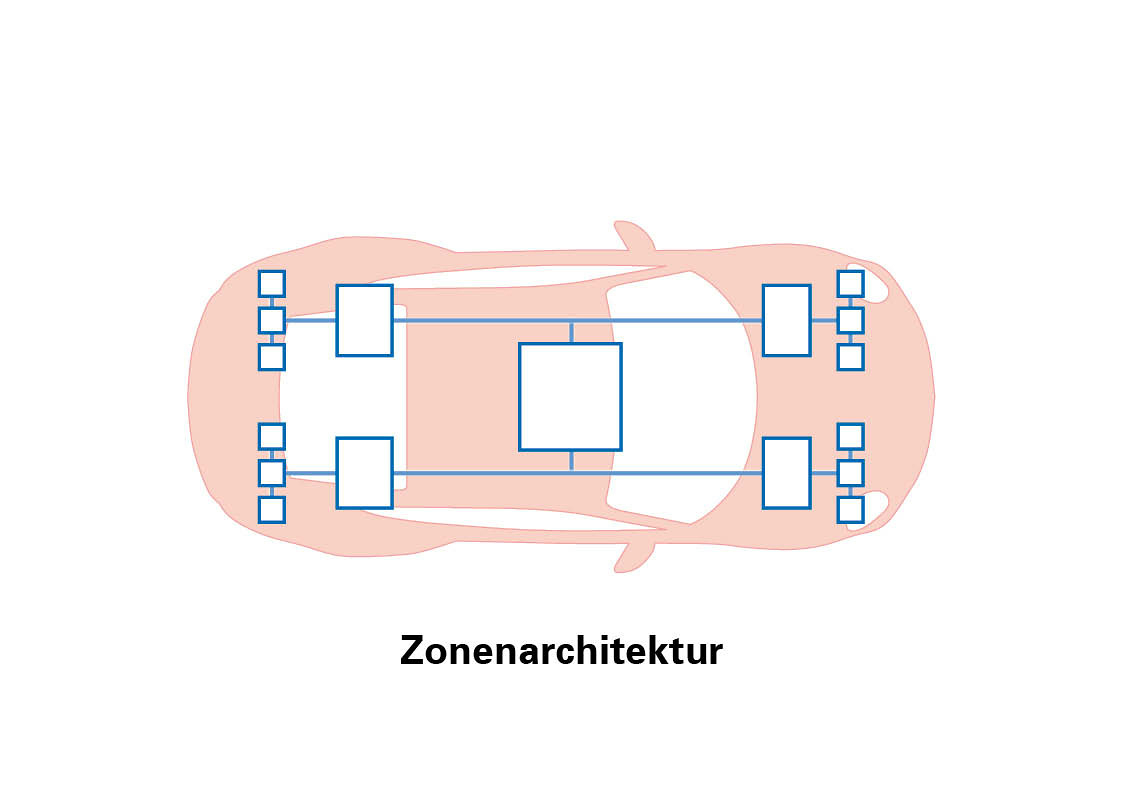

Bölge mimarisinde yapılandırma, etki alanlarına göre değil, yerel bölgelere göre yapılır. Örneğin, bir otomobilin içindeki bir bölge içinde birden fazla işlev bir araya getirilir. Buna göre, tahrik ve bilgi-eğlence gibi işlevler de bir bölge kontrolöründe birleştirilip işlenebilir. Çeşitli bölge kontrolörlerinin üst düzey kontrolü, merkezi bir HPC tarafından gerçekleştirilir. Avantajı açıktır: Kontrol ünitelerinin ve kablolamanın yüzde 50'ye varan oranda azaltılması.
merkezi olmayan mimari tarihi bir büyüme sürecinden geçti; her yeni işlev, bir kontrol ünitesinin daha eklenmesiyle tamamlandı. Ancak bugün bu mimari sınırlarına ulaşmış durumda: Artan işlevler, araç içindeki kurulum ve kablolama maliyetlerini önemli ölçüde artırıyor. Etki alanı
mimarisinde ise kontrol üniteleri farklı işlev alanları altında birleştirilir. Her bir alan, örneğin tahrik, bilgi-eğlence veya güvenlik gibi aracın belirli bir bölümünden sorumludur. Bir etki alanının üst düzey kontrolü, bağımsız bir Yüksek Performanslı Bilgisayar (HPC) tarafından gerçekleştirilir. Bu bilgisayar, kendi etki alanı içindeki kontrol ünitelerini koordine eder. Güvenlik işlev alanı için bu, örneğin sürücü destek sistemleri, ABS/ESP ve direksiyon sistemleri için kontrol üniteleri olabilir. Merkezi olmayan
mimariye kıyasla, monte edilen kontrol ünitelerinin sayısının daha az olması nedeniyle kablolama ve kurulum maliyetleri azalır. Böylece etki alanı mimarisi, merkezi olmayan mimariye kıyasla maliyet ve ağırlığın azaltılmasına da etkili bir şekilde katkıda bulunabilir. Ayrıca, ek işlevler daha sonra az bir çabayla entegre edilebilir.
Bölge mimarisinde yapılandırma, etki alanlarına göre değil, yerel bölgelere göre yapılır. Örneğin, bir otomobilin içindeki bir bölge içinde birden fazla işlev bir araya getirilir. Buna göre, tahrik ve bilgi-eğlence gibi işlevler de bir bölge kontrolöründe birleştirilip işlenebilir. Çeşitli bölge kontrolörlerinin üst düzey kontrolü, merkezi bir HPC tarafından gerçekleştirilir. Avantajı açıktır: Kontrol ünitelerinin ve kablolamanın yüzde 50'ye varan oranda azaltılması.
HPC ve konektörlerine yönelik gereksinimler
Bu durumun bir HPC'ye getirdiği gereksinimler oldukça büyüktür: Özellikle bilgi-eğlence alanında görüntüleme verilerinin işlenmesi veya otonom sürüş için kamera sistemleri, kısa gecikme sürelerinde güvenli ve yüksek hızlı veri aktarımı gerektirir. Aynı zamanda, sinyal aktarımında hiçbir koşulda kesinti yaşanmamalıdır; güvenilirliği her zaman garanti altına alınmalıdır.
Yüksek performans, hızlı ve özellikle güvenilir veri aktarımı – bazen elverişsiz çevre koşullarında – bu nedenle, kullanılan konektörlere yönelik gerekliliklerdir.
Yüksek performans, hızlı ve özellikle güvenilir veri aktarımı – bazen elverişsiz çevre koşullarında – bu nedenle, kullanılan konektörlere yönelik gerekliliklerdir.
HPC alanında uygun konektörü seçerken nelere dikkat etmelisiniz?
Sinyalin "okunabilirliğini" örneğin "göz diyagramı" olarak adlandırılan yöntemle kontrol edin. Bu diyagram, iletilen bir sinyalin alıcıda net bir şekilde 1 veya 0 dijital durumlarından birine atanıp atanamayacağını gösterir.
Yüksek hızlı sinyallerinizin sinyal korumasına özellikle dikkat edin. Bir konektör bu durumda hem parazit kaynağı hem de alıcı görevi görebilir. Bu nedenle, hassas sinyalleri dış etkenlerden korumak için ekran levhası kullanılarak sinyal koruması sağlanması tavsiye edilir.
Örneğin, bağlanma endüktansı yardımıyla elektromanyetik uyumluluk açısından uygun konektörü seçin ve böylece EMC laboratuvarında maliyetli ve zaman alıcı deneme-yanılma testlerinden kurtulun.
Titreşim ve darbe gibi aşırı çevre koşullarında bile kesintisiz sinyal iletimi sağlayın. Bu konuda öncelikle kontak tasarımı, kontak sistemi ve bağlantı teknolojisi belirleyici bir rol oynar.
HPC'de doğru konektör seçimi konusunda ayrıntılı bir kılavuz içeren ücretsiz teknik rapor
Göz diyagramı ayrıntılı olarak nasıl çalışır ve pratikte nasıl kullanılır? Konektörün ekranlanmasında
nelere dikkat etmelisiniz, bağlantı indüktansı kavramı ayrıntılı olarak ne anlama gelir ve bu kavram HPC'de doğru konektörün seçiminde nasıl yardımcı olur?
Hangi kontak tasarımı, kontak sistemi ve bağlantı teknolojisi en zorlu çevre koşullarında bile güvenilir veri iletimi sağlar ve nelere dikkat edilmelidir?
Bu soruların yanıtlarını, ayrıntılı açıklamalar ve uygulamaya yönelik örneklerle birlikte ücretsiz teknik raporumuzda bulabilirsiniz!
Teknik raporu indirin »
nelere dikkat etmelisiniz, bağlantı indüktansı kavramı ayrıntılı olarak ne anlama gelir ve bu kavram HPC'de doğru konektörün seçiminde nasıl yardımcı olur?
Hangi kontak tasarımı, kontak sistemi ve bağlantı teknolojisi en zorlu çevre koşullarında bile güvenilir veri iletimi sağlar ve nelere dikkat edilmelidir?
Bu soruların yanıtlarını, ayrıntılı açıklamalar ve uygulamaya yönelik örneklerle birlikte ücretsiz teknik raporumuzda bulabilirsiniz!
Teknik raporu indirin »
Sonuç
Otomotiv sektöründeki güncel gelişmeler, araçlarda kullanılan konektörlere sürekli yeni talepler getiriyor. İlk bakışta, kontrol ünitelerinin sayısının azalması nedeniyle konektörlerin rolü arka planda kalıyor gibi görünüyor. Ancak daha yakından incelendiğinde, tam da bu değişim sayesinde HPC yoluyla merkezi veri işleme sürecinde konektörlerin rolünün önem kazandığı ortaya çıkıyor: Sinyal aktarımında güvenilirlik, hiç bugünkü kadar önemli olmamıştı.
