EC.8 direkt konektörleri nasıl işlenebilir?
Doğrudan takılan konektörler, Yüzey Montaj Teknolojisi (SMT) ile işlenir. Lehimleme işlemi doğrudan devre kartı üzerinde gerçekleştirilir. 20 ila 140
pimli ürünler, piyasa standartlarına uygun Tape and Reel ambalajında teslim edilir; bu, Pick-and-Place sistemi ile tam otomatik işleme imkanı sağlar. 160
ila 200 pinli modeller standart olarak tepsiye paketlenir; talep üzerine Tape and Reel ambalajı da mümkündür. Ancak bu ambalajda daha geniş bir bant kullanılır ve bu bant daha az yaygındır.
Ek kart hangi teknik özelliklere/düzenine göre üretilmelidir?

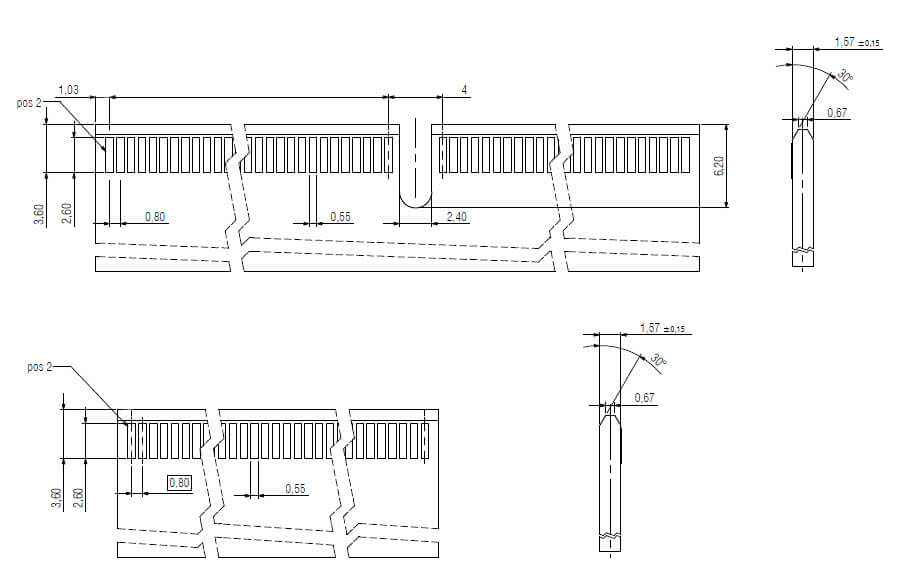

Devre kartının kenar eğimi ve boyutları için lütfen aşağıdaki çizime bakınız. Altın pedler için sert altın kullanmanızı öneririz. Diğer ayrıntılar için lütfen ürün çizimine bakınız.
Neden bir doğrudan bağlantı sistemi kullanılmalıdır?
Doğrudan bağlantı sistemleri sayesinde yüksek veri aktarım hızları elde edilebilir. İki parçalı bağlantı sistemlerine kıyasla, burada ikinci konektörün sinyale yaptığı olumsuz etkiler ortadan kalkar. Bu durum, öncelikle temas noktalarının sayısının azalması, iletkendeki kesit değişikliklerinin daha az olması ve buna bağlı olarak sinyalin yön değiştirme sıklığının azalmasından kaynaklanır.
Böylece, küçük bir ayak izi ile bile yüksek performans elde edilebilir. Ayrıca, iki parçalı bağlantı sistemlerine kıyasla geçiş direnci azalır, bu da daha yüksek akım taşıma kapasitesi ile sonuçlanır.
EC.8 konektör sistemi, yaygın olarak kullanılan alt kart spesifikasyonlarıyla uyumlu mu?
EC.8 konektör sistemi, 1,60 mm kalınlığındaki alt kartları destekler. Ayrıca, kontak sayısı 80'den itibaren yanlış takılmayı önlemek için bir tırnak entegre edilmiştir. Bu tırnak, 60 pimli versiyonda isteğe bağlı olarak kaldırılabilir.
EC.8 konektör sistemi, yaygın piyasa standartlarına uygundur ve piyasada yaygın olarak kullanılan kartlarla uyumludur.
EC.8 direkt konektörleri hangi uygulamalarda kullanılır?
EC.8 direkt konektörler, çok yönlülükleri sayesinde çok sayıda sektörde çeşitli uygulamalarda kullanılır. Örneğin, otomasyon teknolojisi ve IoT cihazları alanında, bu konektörler küçük aralıkları ve yüksek veri aktarım hızları sayesinde büyük avantaj sağlar.
EC.8 direkt konektörleri, bağlama kartının takılması sırasında ne kadar kaymaya izin verir?

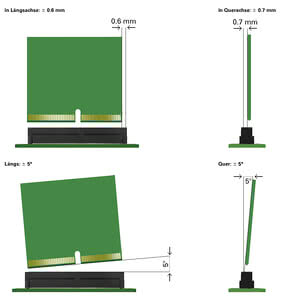

Boyuna ve enine yönde 5°'ye kadar açısal sapma tolere edilebilir. Fişin boyuna eksenine dik yönde 0,7 mm
ve bu eksene paralel yönde 0,6 mm'lik bir sapma tolere edilebilir.
Hangi veri hızlarında aktarım yapılabilir?

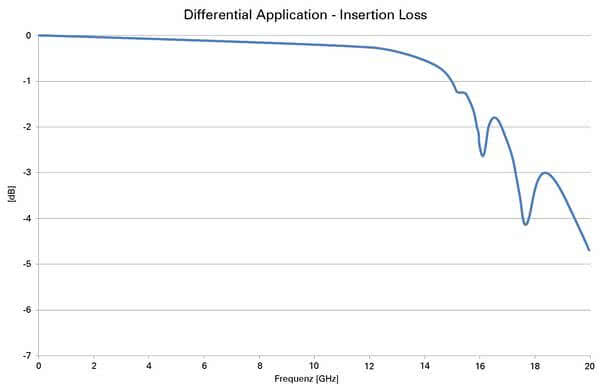

Veri aktarım hızı 28 Gbit/s'dir. Aşağıdaki grafik, frekans boyunca ekleme kaybının seyrini göstermektedir.
Hangi akımlar iletilebilir?
140 pimli bir konektör, 20 °C ortam sıcaklığında 3,2 A’ya kadar akım iletir. Daha ayrıntılı bilgi için lütfen sales@ept.de adresinden bizimle iletişime geçin.
EC.8 konektörleri UL onaylı bileşenler midir?
Evet, ept’nin EC.8 konektörleri, ABD ve Kanada’da UL onaylı bileşenlerdir.
EC.8 konektörleri RoHS uyumlusu mu?
RoHS (Belirli Tehlikeli Maddelerin Kullanımının Kısıtlanması), elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımını kısıtlamaya yönelik bir direktiftir.
ept’in EC.8 konektörlerinin, RoHS 2011/65/EU onayına göre RoHS ile uyumlu olduğunu teyit ederiz. Daha fazla bilgi için RoHS & REACH bölümüne bakabilirsiniz.
