Kart-kart konektörü: Dayanıklı modellerden yüksek hızlı modellere
İçindekiler

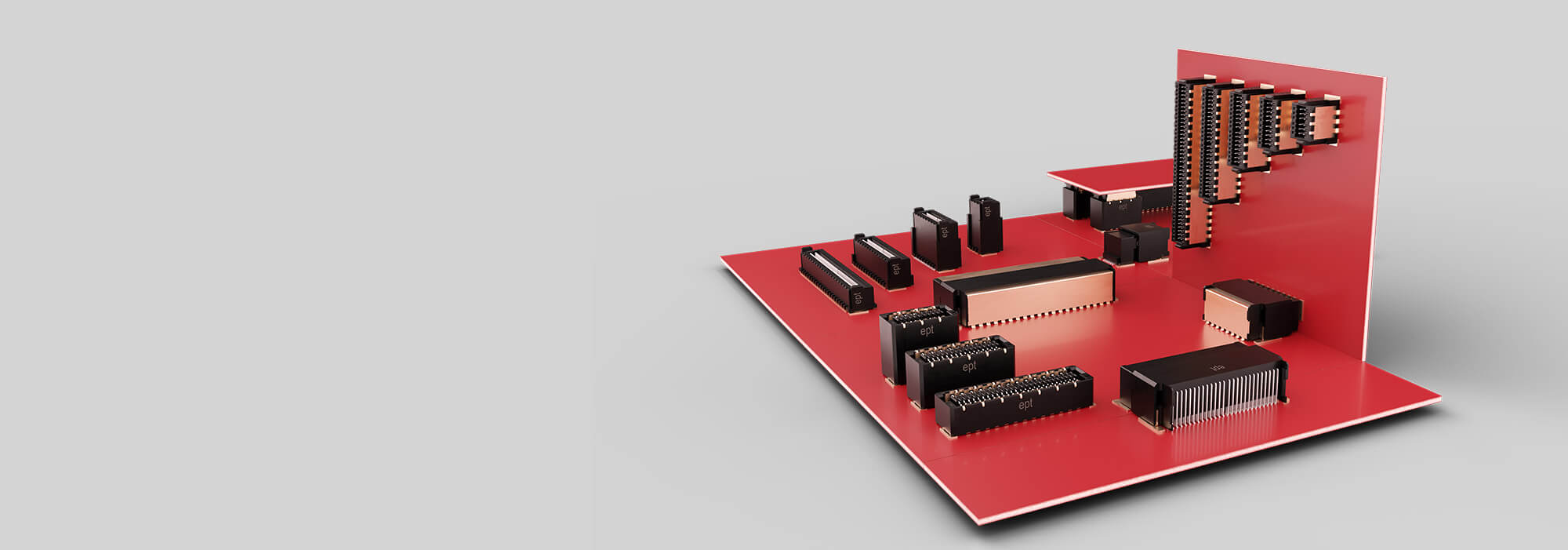

Her uygulama için uygun kart-kart bağlantısı
Tek kartlı çözümünüz artık yetmiyor mu? Board to Board konnektör ürünlerimizle, tek kartlı çözümlerinizi genişletme özgürlüğüne kavuşursunuz. Uygulamanıza uygun Board to Board bağlantısını sunuyoruz. Geniş uygulama alanı, darbeli matkaplar için sağlam devre kartı konnektörlerinden, yüksek teknolojili bilgisayarlar için yüksek hızlı Board to Board mezzanine konnektörlerine kadar uzanır. PCB'den PCB'ye konektörlerimizle 3 Gbit/s'den 16+ Gbit/s'ye kadar veri aktarım hızları sunuyoruz. Kart konektörlerimiz 12 ila 440 pin sayısına sahiptir. Doğrudan karttan karta bağlantı için yer yoksa, sağlam One27 kart Leiterplatten-konnektör'ımız kablodan karta bağlantı seçeneği de sunar.
ürün bulucu'a git »
ürün bulucu'a git »
Board to Board konnektör: Karşılaştırma
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Uygulamanıza uygun kart-kart konektörü
SMT devre kartı konektörlerinin en önemli ayırt edici özellikleri, veri aktarım hızları ve pin aralığı'tır. pin aralığı ne kadar küçük ve gerekli bağlantı hızı ne kadar yüksekse, devre kartının tasarım karmaşıklığı da o kadar artar. Genel olarak, bir Board to Board konnektör veya kablodan karta konnektör, aktarım yolu içinde bir bozulma oluşturur. Burada özellikle empedans, ekleme kaybı ve çapraz konuşmaya dikkat etmelisiniz. Bir devre kartı konektörünün kalitesi ne kadar yüksekse, veri aktarımındaki bozulmalar o kadar az olur.
ROBUST

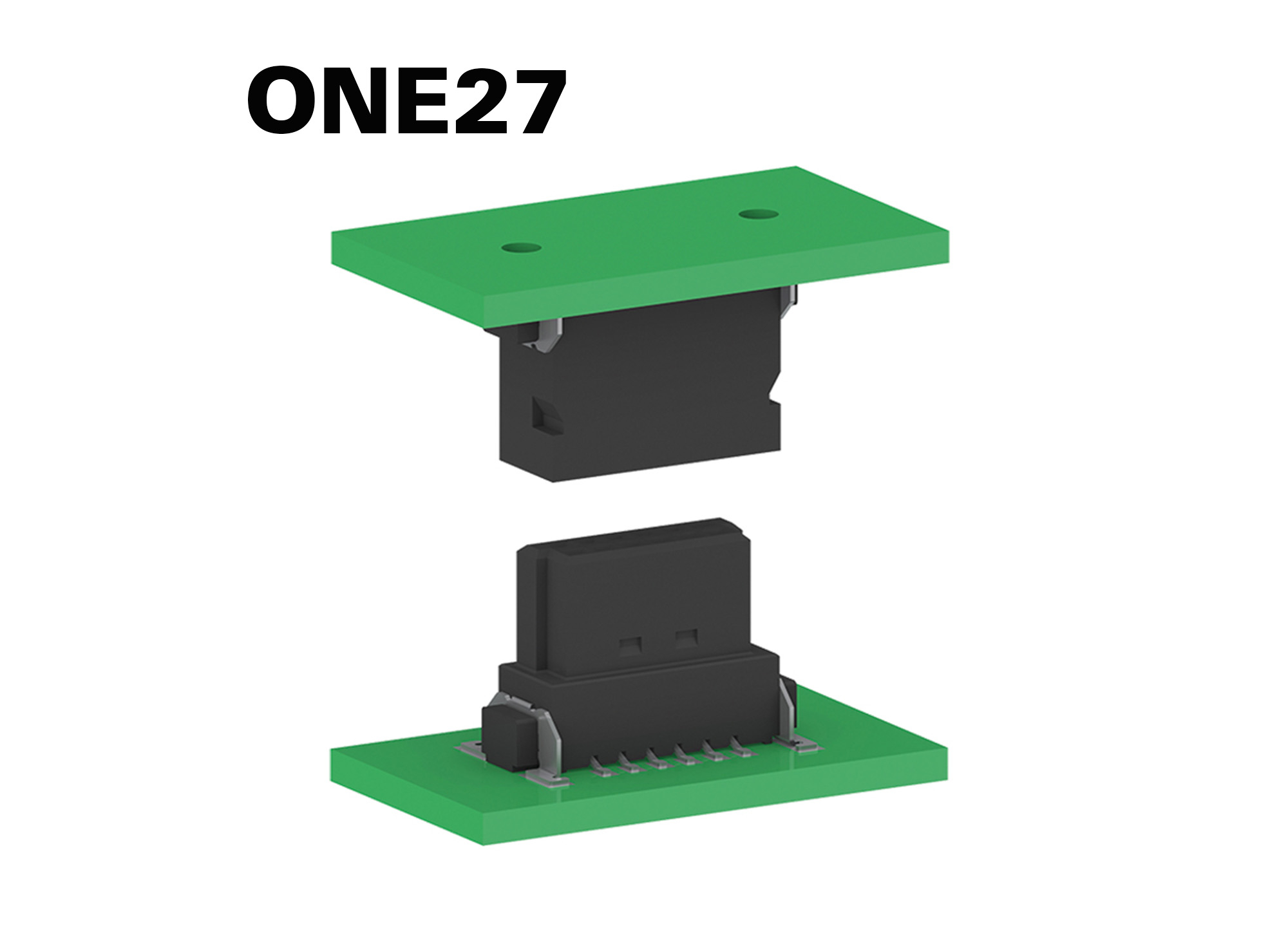

Sağlam ve uzun süredir kendini kanıtlamış One27-konnektör'ımız 3 Gbit/s'lik aktarım hızlarına ulaşır. 1,27 mm'lik pin aralığı ile 12 ila 80 pin sayısı seçeneğinde mevcuttur. Bu sayede 8 ila 13,8 mm arası kartlar arası mesafeler sağlanabilir. One27’nin kullanılmasıyla kartlar paralel, 90 derece, yatay ve kablodan karta uygulamaları olarak birbirine bağlanabilir.
One27 hakkında daha fazla bilgi »
Sağlam ve uzun süredir kendini kanıtlamış One27-konnektör'ımız 3 Gbit/s'lik aktarım hızlarına ulaşır. 1,27 mm'lik pin aralığı ile 12 ila 80 pin sayısı seçeneğinde mevcuttur. Bu sayede 8 ila 13,8 mm arası kartlar arası mesafeler sağlanabilir. One27’nin kullanılmasıyla kartlar paralel, 90 derece, yatay ve kablodan karta uygulamaları olarak birbirine bağlanabilir.
One27 hakkında daha fazla bilgi »
YÜKSEK HIZ, PARALEL
ept Colibri devre kartı Leiterplatten-konnektör'ımız, isteğe bağlı olarak 10 Gbit/s ve 16 Gbit/s veri aktarım hızlarına sahiptir. [SG1] 0,5 mm pin aralığı'li Board to Board Connector varyantları, 40 ila 220 pin sayısı arasında pin sayısına sahiptir. 5 mm ila 8 mm arası devre kartı aralıkları mümkündür. Colibri, mükemmel veri aktarım özelliklerine sahiptir ve kartlar paralel olarak istiflenebilir [SG2]. ept Colibri PCB-PCB konektörü, 220 ve 440 kontaklı COM-Express uygulamaları için geliştirilmiştir. Ancak karttan karta (Board to Board) konnektör'ın kullanım alanları ve uygulamaları bu arada katlanarak artmıştır.
Colibri hakkında daha fazla bilgi »
ept Colibri devre kartı Leiterplatten-konnektör'ımız, isteğe bağlı olarak 10 Gbit/s ve 16 Gbit/s veri aktarım hızlarına sahiptir. [SG1] 0,5 mm pin aralığı'li Board to Board Connector varyantları, 40 ila 220 pin sayısı arasında pin sayısına sahiptir. 5 mm ila 8 mm arası devre kartı aralıkları mümkündür. Colibri, mükemmel veri aktarım özelliklerine sahiptir ve kartlar paralel olarak istiflenebilir [SG2]. ept Colibri PCB-PCB konektörü, 220 ve 440 kontaklı COM-Express uygulamaları için geliştirilmiştir. Ancak karttan karta (Board to Board) konnektör'ın kullanım alanları ve uygulamaları bu arada katlanarak artmıştır.
Colibri hakkında daha fazla bilgi »
YÜKSEK HIZ, DAYANIKLI, PARALEL VEYA 90

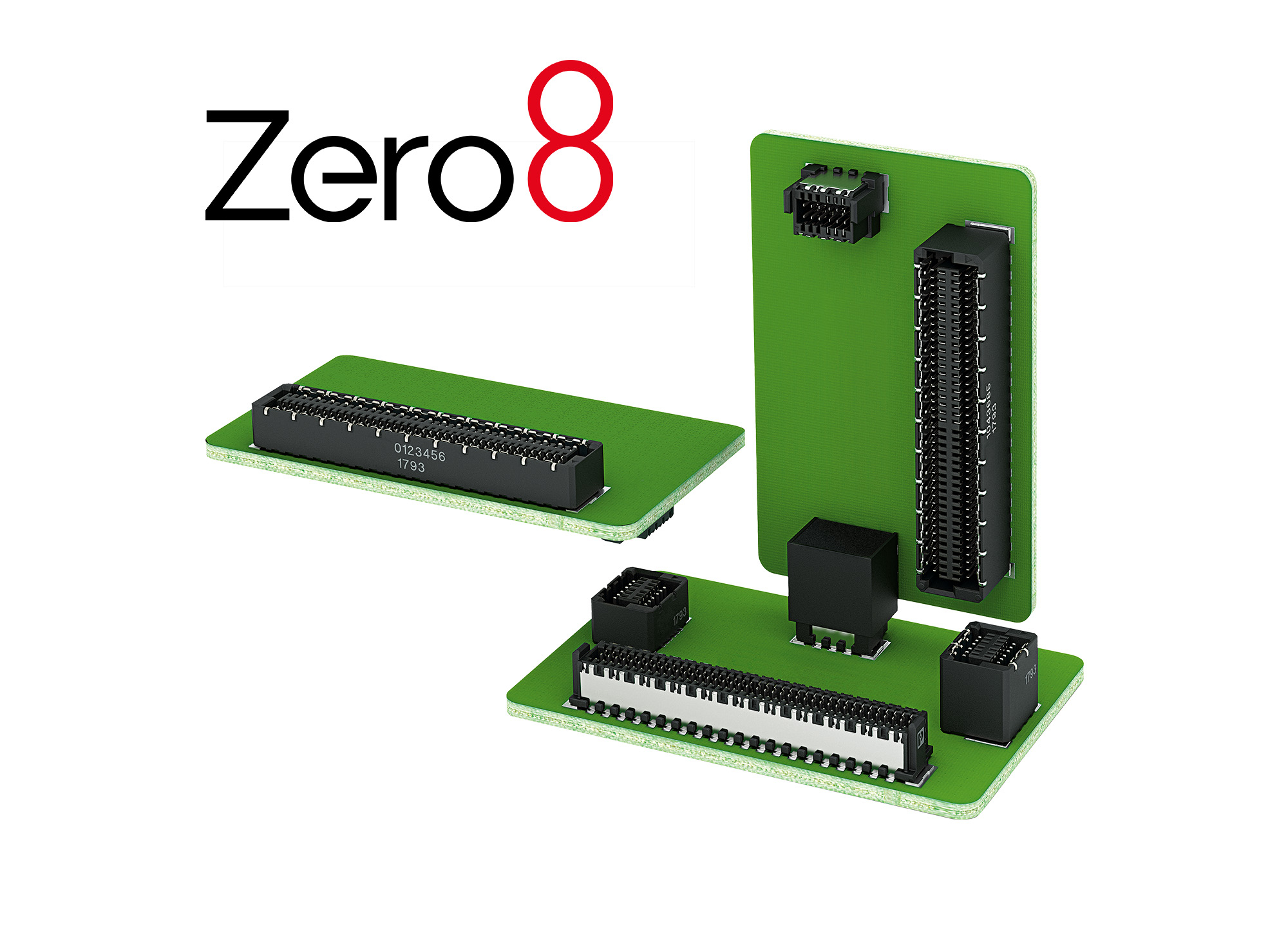

DERECE ept Zero.8 Board to Board Konnektörümüz, 16+ Gbit/s’ye kadar veri aktarım hızlarına sahiptir. 0,8 mm’lik bir pin aralığı ile ScaleX teknolojisi sayesinde kontak sayısı 12 ila 80 kutup arasında değişmektedir. PCB to PCB Konnektörü, ekranlı ve ekransız olarak temin edilebilir. 6 ila 21 mm arası kart aralıkları mümkündür. ept Colibri PCB konnektör'e kıyasla, bu Kart-Kart Konnektörü hem paralel PCB konnektörü hem de 90 derece dik PCB direkt konnektörü olarak kullanılabilir. Bu Kart-Kart Konnektörü ile tasarımınızın ekonomikliği büyük ölçüde artar. Geniş ürün yelpazesi sayesinde, PCB-PCB Konnektörünün her yönde genişletilmesi mümkündür.
Zero8 hakkında daha fazla bilgi »
DERECE ept Zero.8 Board to Board Konnektörümüz, 16+ Gbit/s’ye kadar veri aktarım hızlarına sahiptir. 0,8 mm’lik bir pin aralığı ile ScaleX teknolojisi sayesinde kontak sayısı 12 ila 80 kutup arasında değişmektedir. PCB to PCB Konnektörü, ekranlı ve ekransız olarak temin edilebilir. 6 ila 21 mm arası kart aralıkları mümkündür. ept Colibri PCB konnektör'e kıyasla, bu Kart-Kart Konnektörü hem paralel PCB konnektörü hem de 90 derece dik PCB direkt konnektörü olarak kullanılabilir. Bu Kart-Kart Konnektörü ile tasarımınızın ekonomikliği büyük ölçüde artar. Geniş ürün yelpazesi sayesinde, PCB-PCB Konnektörünün her yönde genişletilmesi mümkündür.
Zero8 hakkında daha fazla bilgi »
Devre kartlarını birleştirmek - Tasarımınız için ipuçları
Geliştirme aşamasının nispeten erken bir aşamasında, geliştirici uygun PCB doğrudan bağlantısı konusunda karar vermelidir. Sizin için önceden netleştirmeniz gereken en önemli soruları derledik:
- Tek kartlı bir çözüm yeterli mi?
- Karttan karta konektörden kaç sinyal geçmesi gerekiyor?
- Karttan karta konektör, devre kartı üzerinde ne kadar yer kaplayabilir?
- PCB'den PCB'ye konektör hangi aktarım hızı ulaşmalıdır?
- Empedans, ekleme kaybı ve çapraz konuşma konusunda hangi gereksinimler söz konusudur?
- Maksimum montaj boyutu nedir?
- Kartlar birbirine nasıl bağlanmalıdır?
- Paralel olarak istiflenmiş bir devre kartı konektörüne ihtiyaç var mı?
- Karttan karta konektör (Board to Board konnektör) 90 derece olarak takılmalı mı?
- Yoksa devre kartı bağlantısını yalnızca kablodan karta (Wire to Board) bağlantı yoluyla çözme imkanı mı vardır?
- Kartlar arasındaki minimum mesafeyi hangi bileşenler belirler?
- Elektromanyetik uyumluluk konusunda ne gibi beklentiler vardır?
- Özellikle mobil cihazlarda darbe ve titreşime dayanıklılık ne kadar önemlidir?
- Isı dağılımı ne kadar önemlidir? Uygun karttan karta konektör yardımıyla bileşenlerin farklı bir şekilde düzenlenmesi, ısı dağılımını ve ısı yönetimini iyileştirebilir mi?
- Son cihazın çalıştığı atmosferik koşullar nasıldır?
- EMI / RFI ile ilgili hususlar ve endişeler, devrenin bir kısmında işlevler ile RF ekranlama arasında bir ayrım yapılmasını gerektiriyor mu?
- Dışa yönelik bir G/Ç bileşeninin yerinde değiştirilmesi gerekeceği öngörülebilir mi?
Tek kartlı bilgisayardan endüstriyel bilgisayara: Uygun
kart-kart konektörüyle hiç sorun yok
Sanayileşme ve otomasyonun ilerlemesiyle birlikte sistemlere yönelik gereksinimler sürekli artmaktadır. Popüler tek kartlı çözümler sıklıkla sınırlarına ulaşır ve genişletilmesi gerekir. Karttan karta (konnektör) konnektörler, basit ve güvenilir bir çözüm sunar.
Karttan karta konnektörler, devre kartlarının bağlanması ve ayrılması konusunda maksimum esneklik sağlar. Ana görevi, sinyalleri ve akımları iletmektir. Genellikle bir konnektör çifti (karttan-karta konnektör) çifti, erkek konnektör ve dişi konnektör'den oluşur. ept konektörlerimizin yüksek kalitesi, diğer faktörlerin yanı sıra, konnektörün iki yarısının birbiriyle ideal uyumundan kaynaklanmaktadır. Kontakt geometrisi, kontakt malzemesi ve kontak kaplaması ile ilgili kapsamlı bilgi birikimi, ayrıca optimum hava mesafesi ve sızıntı mesafesi için yalıtkan gövdenin geometrisi ve malzemesi, ept konektörlerini güvenilir ortağınız haline getirir. Mükemmel koplanarite sayesinde otomatik işlenebilirlik de elbette sağlanmaktadır. Daha önce de belirtildiği
gibi, konnektör çiftlerinin kullanılmasıyla devre kartları kolaylıkla ve maksimum güvenilirlikle birbirine bağlanabilir. Bu sayede, ana kartın (anakart) yavru kartlarla genişletilmesi imkânı doğar. Akıllı tasarım sayesinde istenen sayıda devre kartı birbirine bağlanabilir. Sınırlayıcı faktör dış kasadır. Devre kartları paralel olarak istiflenebilir veya 90° açıyla birbirine bağlanabilir. Aynı şekilde, kablodan karta çözümleri de mümkündür. Paketleme yoğunluğu ve veri aktarım hızları sürekli arttığından, ara kartlar mevcut uygulamaları uygun maliyetli ve esnek bir şekilde genişletmek için ideal bir seçenektir. Board-to-Board konnektör'ların kullanılmasıyla modüller kolayca değiştirilebilir. Maksimum tasarım esnekliği sayesinde bilgisayarların ekonomikliği artırılır. Böylelikle bir ana kart (taşıyıcı kart), farklı işlevlere sahip yavru kartlarla donatılabilir.
Karttan karta konnektörler, devre kartlarının bağlanması ve ayrılması konusunda maksimum esneklik sağlar. Ana görevi, sinyalleri ve akımları iletmektir. Genellikle bir konnektör çifti (karttan-karta konnektör) çifti, erkek konnektör ve dişi konnektör'den oluşur. ept konektörlerimizin yüksek kalitesi, diğer faktörlerin yanı sıra, konnektörün iki yarısının birbiriyle ideal uyumundan kaynaklanmaktadır. Kontakt geometrisi, kontakt malzemesi ve kontak kaplaması ile ilgili kapsamlı bilgi birikimi, ayrıca optimum hava mesafesi ve sızıntı mesafesi için yalıtkan gövdenin geometrisi ve malzemesi, ept konektörlerini güvenilir ortağınız haline getirir. Mükemmel koplanarite sayesinde otomatik işlenebilirlik de elbette sağlanmaktadır. Daha önce de belirtildiği
gibi, konnektör çiftlerinin kullanılmasıyla devre kartları kolaylıkla ve maksimum güvenilirlikle birbirine bağlanabilir. Bu sayede, ana kartın (anakart) yavru kartlarla genişletilmesi imkânı doğar. Akıllı tasarım sayesinde istenen sayıda devre kartı birbirine bağlanabilir. Sınırlayıcı faktör dış kasadır. Devre kartları paralel olarak istiflenebilir veya 90° açıyla birbirine bağlanabilir. Aynı şekilde, kablodan karta çözümleri de mümkündür. Paketleme yoğunluğu ve veri aktarım hızları sürekli arttığından, ara kartlar mevcut uygulamaları uygun maliyetli ve esnek bir şekilde genişletmek için ideal bir seçenektir. Board-to-Board konnektör'ların kullanılmasıyla modüller kolayca değiştirilebilir. Maksimum tasarım esnekliği sayesinde bilgisayarların ekonomikliği artırılır. Böylelikle bir ana kart (taşıyıcı kart), farklı işlevlere sahip yavru kartlarla donatılabilir.
