One27 Kablo Konfeksiyonu, Varyant 130 Ürün no. 404-62NN-LLL-130-1
Benzer resim
Kablodan panoya
Yüksek Yoğunluk
- 12'den 80'e kadar sayılar
- Temas mesafesi 1,5 mm
- AWG 30/7 örgülü düz şerit kablo, 0,635 mm, 30 ila 999 mm arasında serbestçe seçilebilen kablo uzunluğu
- Kesme-sıkıştırma tekniği (IDC) ile kablo konfigürasyonu
- TPE-S kablo tipi: -55°C ila +125°C (bekleme durumunda)
- a1 üzerindeki renkli damar
Teknik veriler
Temel Bilgiler
| Kişi sayısı | 12 - 80 |
|---|---|
| Bağlantı teknolojisi | SMT |
| Çalışma sıcaklığı | -55 °C ile +125 °C arası |
Malzeme
| Yalıtımlı gövde | LCP, UL 94 V-0 (IDC konektör) , TPE-ET S (kablo) |
|---|---|
| CTI değeri IEC 60112 | 175 (IDC konektör) |
| İletişim malzemesi | Bakır alaşımı (IDC konektör) Kalaylı bakır (kablo) |
| İletişim kaplaması | Au üzerinden PdNi üzerinden Ni (IDC konektör) |
| Bağlantı alanı | Sn üzerine Ni |
Mekanik
| Izgara boyutu | 1,27 mm (IDC konektör) 0,635 mm (kablo) |
|---|---|
| Temas başına yerleştirme kuvveti | ≤ 0,5 N |
| Temas başına çekme kuvveti | ≥ 0,1 N |
| Hizmet ömrü IEC 60512-9-1 | Kalite seviyesi 1: 500 takma-çıkarma döngüsü |
| Güvenliği aşmak | 0,9 mm |
| İletişim örtüşme | 1,5 mm |
| Merkez ofset | ± 0,7 mm |
| Eşleştirilmiş durumda eksenel kayma (x/y) | ± 0,4 mm |
| Açısal ofset uzunlamasına eksen | ± 4° |
| Açısal ofset enine eksen | ± 2° |
Elektrik
| Çalışma akımı | 25 °C'de 1,3 A |
|---|---|
| Temas direnci | 20 °C'de maks. 354 Ω/km (kablo) |
| Hava ve kaçak mesafesi | en az 0,4 mm |
Onaylar / Uygunluk
| UL dosyası | E130314 ve E493123 |
|---|---|
| Çevre | RoHS uyumlu |
Değişiklikler
Talep üzerine size şunları da sağlayabiliriz
- diğer giyim çeşitleri
Paketleme
ESD poşet
10

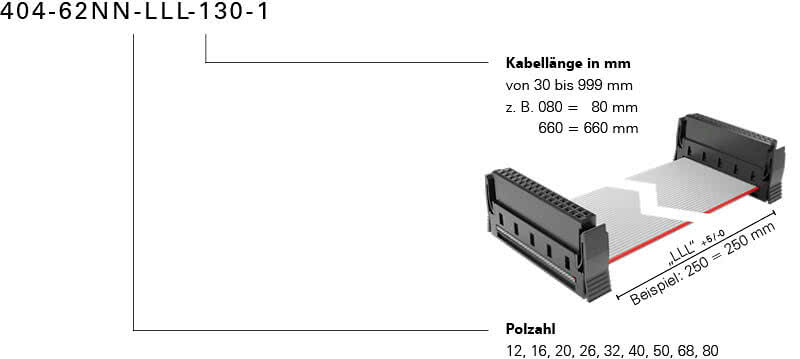

Sipariş kodu
